Уплотнительные кольца согласно DIN 3869 используются для аксиально-статического уплотнения резьбовых соединений труб и фитингов.
Назначение
Предотвращает утечки рабочей жидкости, тем самым предотвращая потерю давления. Геометрия кольца защищает уплотнение от скручивания во время установки в монтажный корпус. В то же время, уплотнительное кольцо профиля предотвращает попадание пыли и грязи в систему. Любая механическая деформация поперечного сечения сведена к минимуму из-за геометрии профиля.
Материалы колец
NBR(маслобензостойкая резина) – используется в среде минеральных масел с температурным диапазоном от -30 0С до +100 0С имеет черный цвет. Для более агрессивных сред с температурой до +200 0С используется фторкаучук(FPM, FKM) зеленного или коричневого цвета. Для горячей воды и пара следует применять этилен-пропиленовый каучук(EPDM), зачастую имеет фиолетовый цвет.
Для заказа кольца уплотнительного по DIN3869 просьба выбрать интересующий вас размер из Таблицы1(см. ниже).

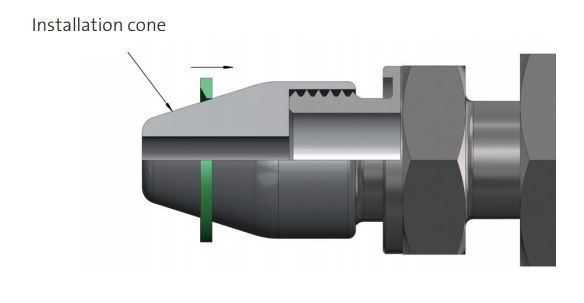

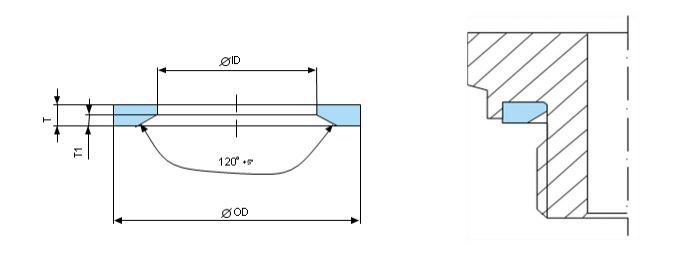

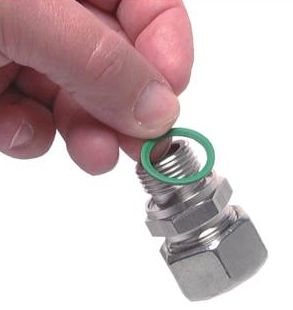

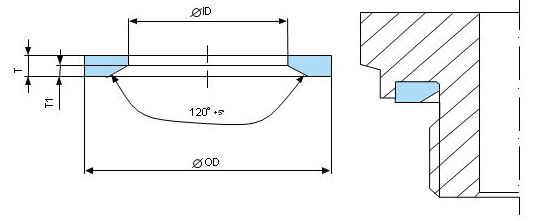

Основные размеры и обозначения колец находятся в Таблице1.
| Номинальный размер | Резьба (метрическая) | Резьба (дюймовая) | ID | OD | T ± 0.1 | T1 ± 0.2 |
| 8 | M8 x 1.0 | 6.5 | 9.9 | 1 | 0.5 | |
| 10 | M10 x 1.0 | G 1/8 A | 8.4 | 11.9 | 1 | 0.5 |
| 12 | M12 x 1.5 | 9.8 | 14.4 | 1.5 | 0.8 | |
| 14 | M14 x 1.5 | G 1/4 A | 11.6 | 16.5 | 1.5 | 0.8 |
| 16 | M16 x 1.5 | 13.8 | 18.9 | 1.5 | 0.8 | |
| 17 | G 3/8 A | 14.7 | 18.9 | 1.5 | 0.8 | |
| 18 | M18 x 1.5 | 15.7 | 20.9 | 1.5 | 0.8 | |
| 20 | M20 x 1.5 | 17.8 | 22.9 | 1.5 | 0.8 | |
| 21 | G 1/2 A | 18.5 | 23.9 | 1.5 | 0.8 | |
| 22 | M22 x 1.5 | 19.6 | 24.3 | 1.5 | 0.8 | |
| 24 | M24 x 1.5 | 21.8 | 26.9 | 1.5 | 0.8 | |
| 27 | M26 x 1.5 / M27 x 2.0 | G 3/4 A | 23.9 | 29.2 | 1.5 | 0.8 |
| 30 | M30 x 1.5 | 27.7 | 32.7 | 2 | 0.8 | |
| 33 | M33 x 2.0 | G 1 A | 29.7 | 35.7 | 2 | 1 |
| 38 | M38 x 1.5 | 35.9 | 43.2 | 2.4 | 1 | |
| 42 | M42 x 2.0 | G 1 1/4 A | 38.8 | 45.8 | 2 | 1 |
| 48 | M48 x 2.0 | G 1 1/2 A | 44.7 | 50.7 | 2 | 1 |
| 60 | M60 x 2.0 | G 2 A | 56.5 | 66.1 | 4 | 2 |
