Ламинарные кольца

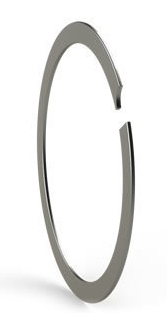

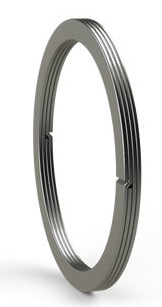

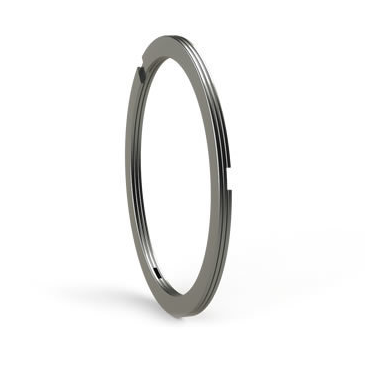

Ламинарные кольца - металлические спиральные кольца, состоящие как из одного так и нескольких слоев колец(Рис.1). Данные кольца используются в качестве уплотнений вращения, а так же как статические уплотнения. Применяются для уплотнения смазки, защищают механизмы от проникновения грязи, пыли, включений, жидкости и пр. Так же эти кольца могут иметь наименования: двойные лепестковые предохранительные кольца лабиринтного типа, комплект пластинчатых лабиринтых двойных грязесъемных колец Fey и т.п.

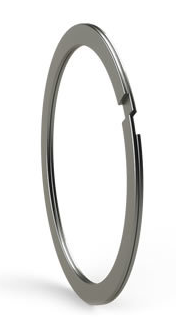

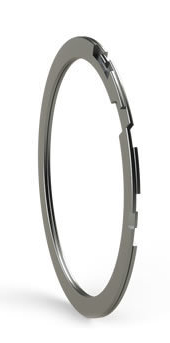

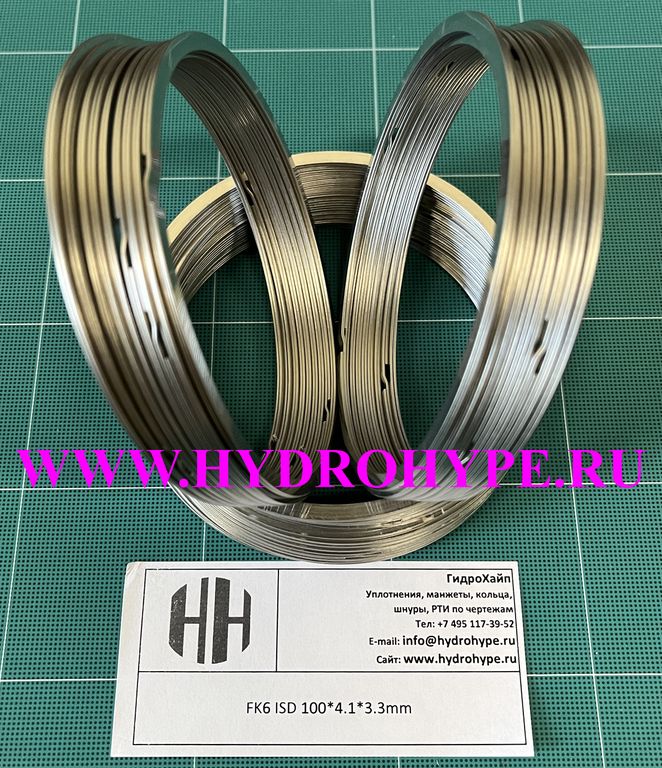

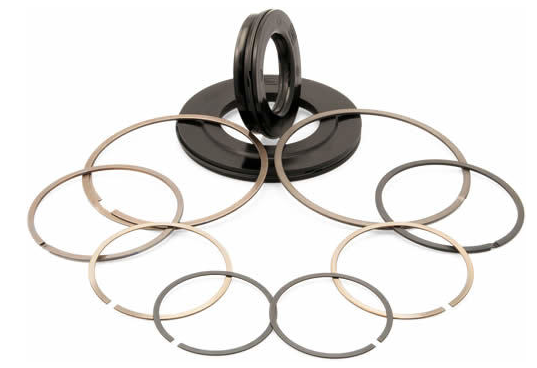

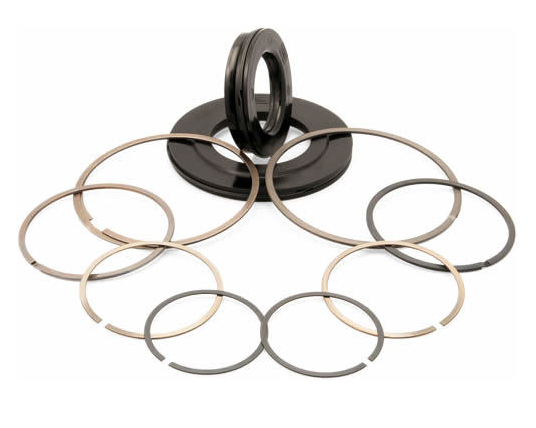

Рисунок 1. Ламинарное кольцо
Благодаря низкому трению и малому пятну контакта ламинарные кольца широко применяются в высокоскоростных установках и в оборудовании, которое чувствительно к трению и температурам. Материал колец выбирается исходя из условий работы узла, в котором они установлены.
Перечень часто используемых ламинированых колец в металургическом оборудования на территрии РФ и СНГ:

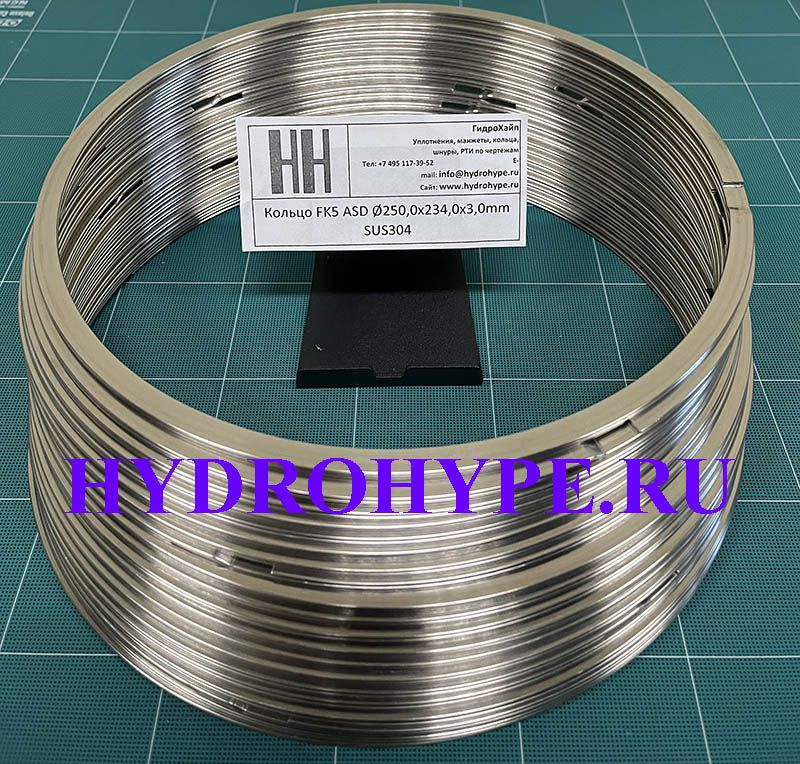

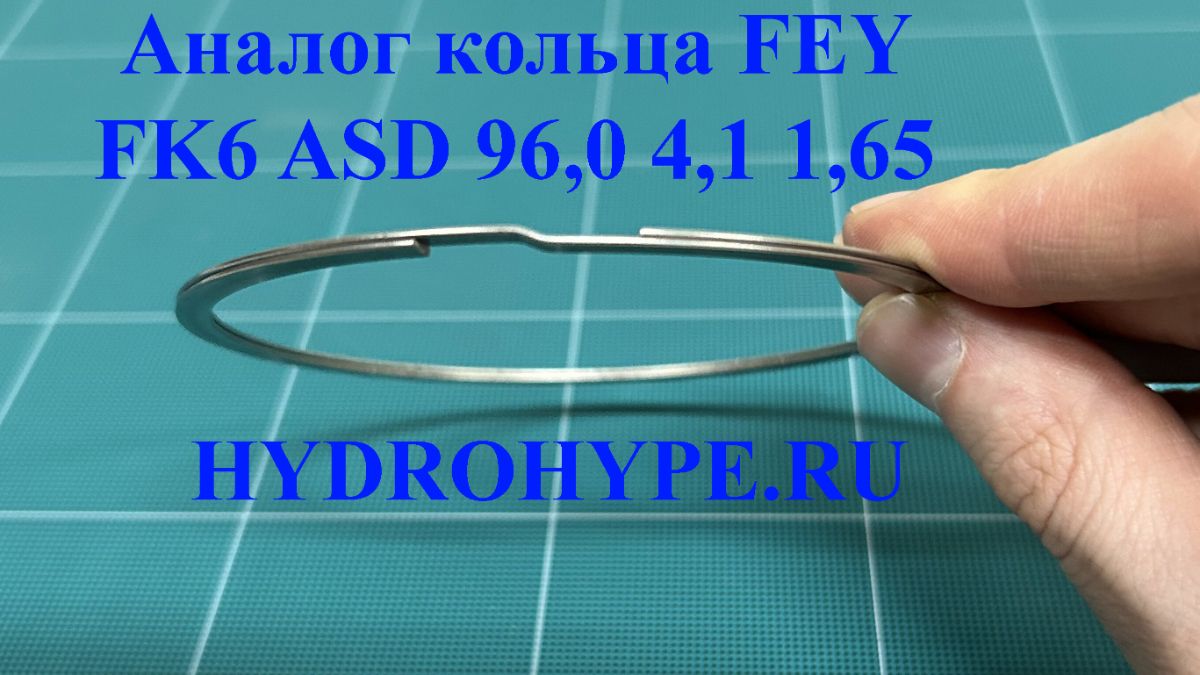

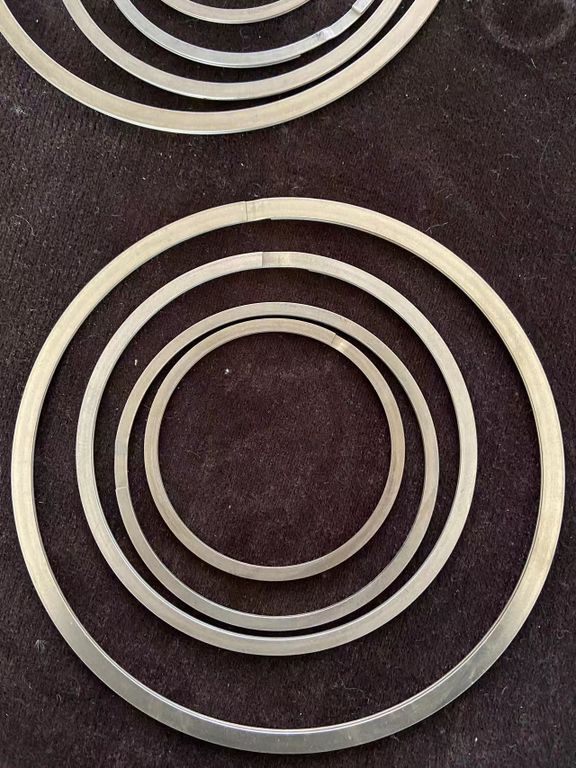

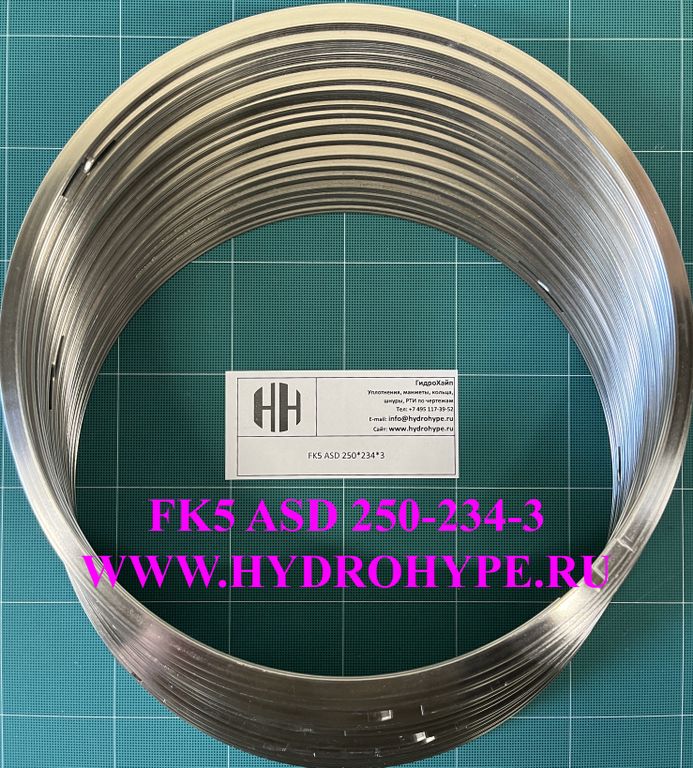

| FK5S130/141х1.96 | fk6 iskd 320/10.0/3.0 | FK5 ASD 250X8X3 | FK5ASD 180/166/3 |
| FK5S155/168х2 | fk6 iskd 85/3.5/1.65 | FK5 ASD 68,0/2,8/1,65 | FK5ASD 180/166/3 |
| 50x2,4x1,45 | FK7-DSB | FK5 ISD 140Х151Х1.96 | FK5-ISKD 120/130/5.88 |

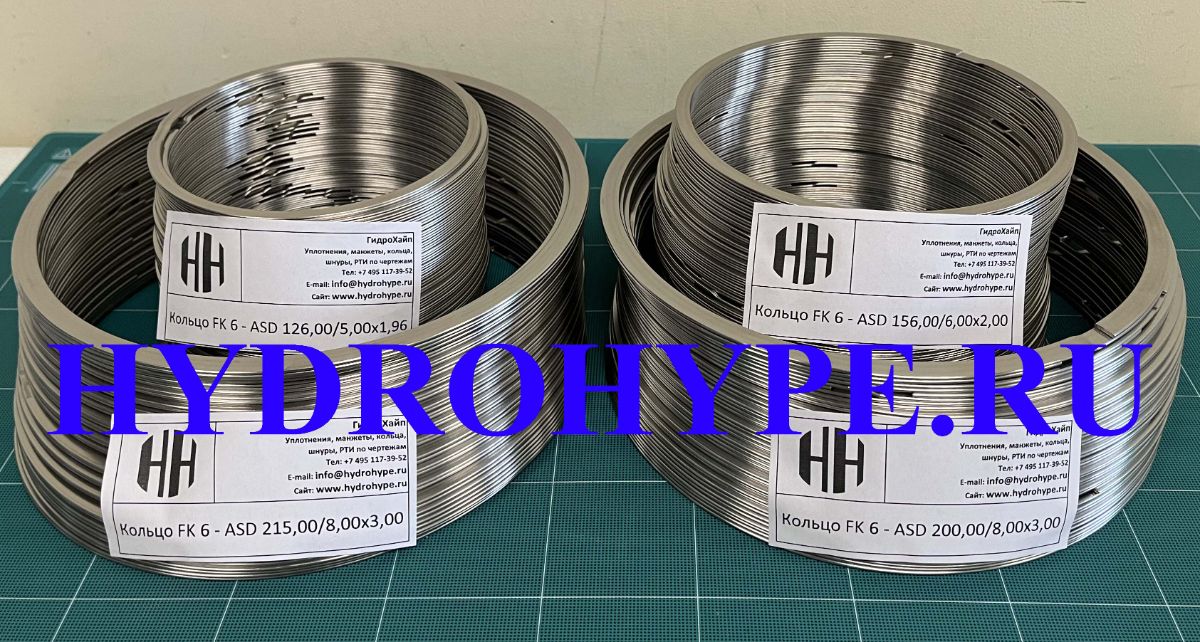

| 76,6x3,3x1,65 | FK 6 - ASD 126,00/5,00x1,96 | FK5 ISD 140Х151Х1.96 | FK 6 ISD 65 g6 |
| FK3 AS 52 | FK 6 - ASD 156,00/6,00x2,00 | FK5 ISD 150Х162Х1.96 | FK 6 ISD 80 g6 |

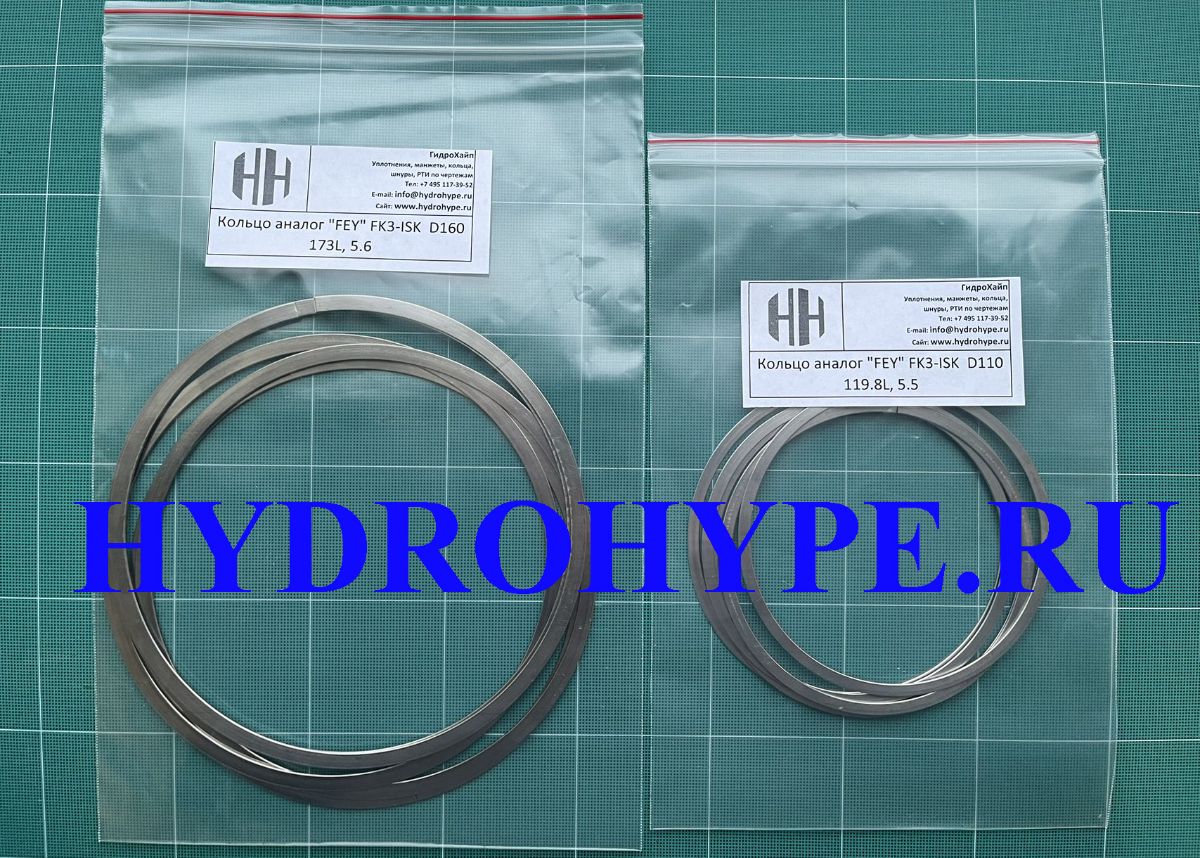

| FK3-ISK D110 119.8L, 5.5 | FK 6 - ASD 156,00/6,00x2,00 | FK5 ISD 150Х162Х1.96 | FK6 52-59.9 |
| FK3-ISK D160 173L, 5.6 | FK 6 - ASD 156,00/6,00x2,00 | FK5 ISD 150Х162Х1.96 | FK5S130/141х1.96 |
| FK5 160х172х2,0 | FK 6ASD d122 | FK5 ISD 65Х70.60Х1.65 | FK5S155/168х2 |
| FK5 190х204х3,0 | FK3 AS Fey 40х1,8х0,65 | FK5 ISD 70х76.10х1.65 | FK6 ASD 130/5,5/1,96 |
| FK5 ISD 120х3,92 | FK3-IS 105/4,30X0,98 | FK5 ISD 80Х87Х1.65 | FK5-ISKD 120/130/5.88 |
| FK5 АSD 108х3,92 | FK3-IS 75/3,30X0,82 | FK5 ISD 105Х113.6Х1.96 | |
| FK5-ISD 130х3,93х5,5 | FK3-IS 90/3,80X0,82 | FK5 ISD 105Х113.6Х1.96 | |
| FK5-ISD 135х3,92х5,5 | FK3-IS 95/3,80X0,82 | FK5 ISD 170Х182Х3 | |
| FK5-ISD 150х3,92х5,5 | FK3-IS360-V2A | FK5 ISD 105Х113.6Х1.96 | |
| FK5-ISD 170х4х6 | FK3-IS400-V2A | FK5 ISD 170Х182Х3 | |
| FK5-ISD 180х4х7 | FK3-ISK D 110х119.8 х 5.5 | FK5 ISD; 140Х151Х1.96 | |
| FK6 ASD 96,0/ 4,1 / 1,65 | FK3-ISK D110, 119,8L, 5.5 | FK5 ISD; 150Х162Х1.96 | |
| Fisko 160-6-2 | FK3-ISK D160, 173L, 5.6 | FK5 ISD; 65Х70.60Х1.65 | |
| Fisko 300-9-3 | FK5 ASD 180/166/3 | FK5 ISD; 80Х87Х1.65 | |
| FK 6-ASD 130/5,5/1,96 С60Е | FK5 ASD 250X8X3 | FK5ASD 160/148/3 |

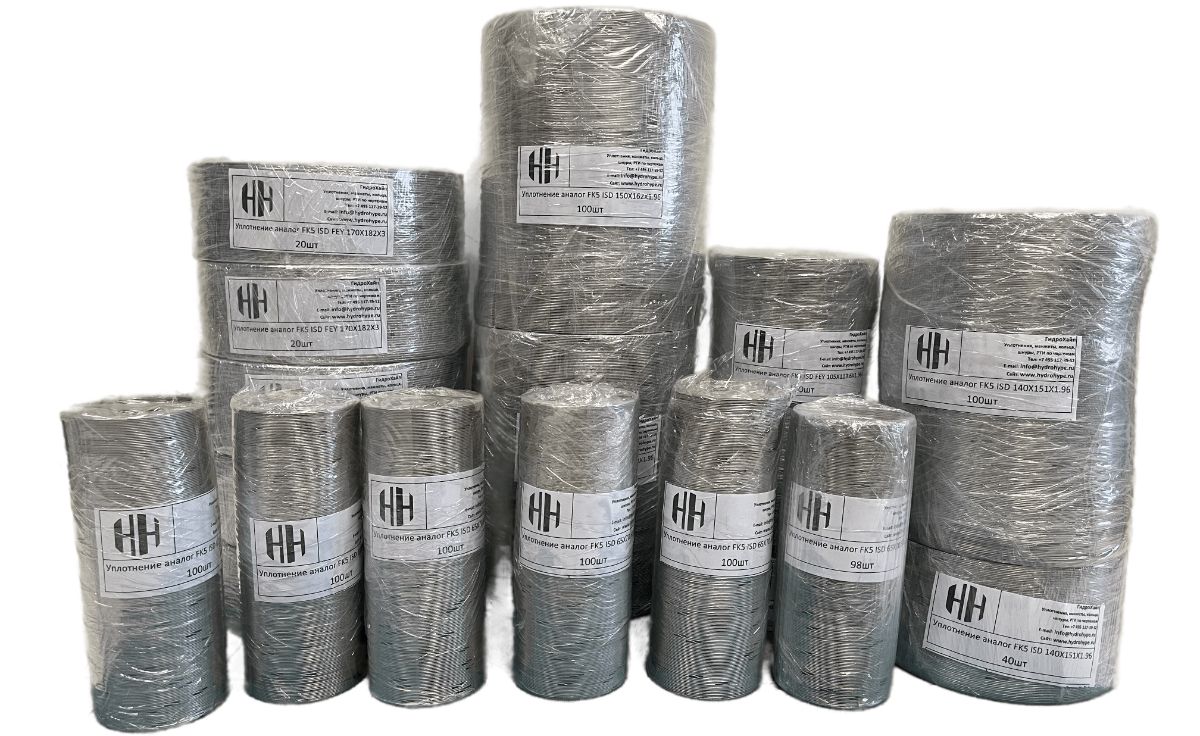

Наша компания имеет возможность поставок оригинальных ламинарных колец производителя Fey Lamellenringe GmbH & Co. KG. Данная компания имеет опыт более 70 лет в производстве ламинарных колец. Благодаря высокому качеству и проффесионализму Fey Lamellenringe GmbH известна во всём мире.
Таблица наименований ламинарных колец компаний SMALLEY(USA) и аналогичных им колец FEY(Germany)
|
SMALLEY(USA) |
FEY(Germany) |
|
QH |
FK3 AS |
|
QHK |
FK3 ASK |
|
QS |
FK3 IS |
|
QSK |
FK3 ISK |
|
QHD |
FK6 ASD |
|
QHKD |
FK6 ASKD |
|
QSD |
FK6 ISD |
|
QSKD |
FK6 ISKD |
Основные отрасли, в которых применяется данная продукция:
- Металлургия
- Машиностроение
- Нефтеперерабатывающая
- Газовая
- Химическая

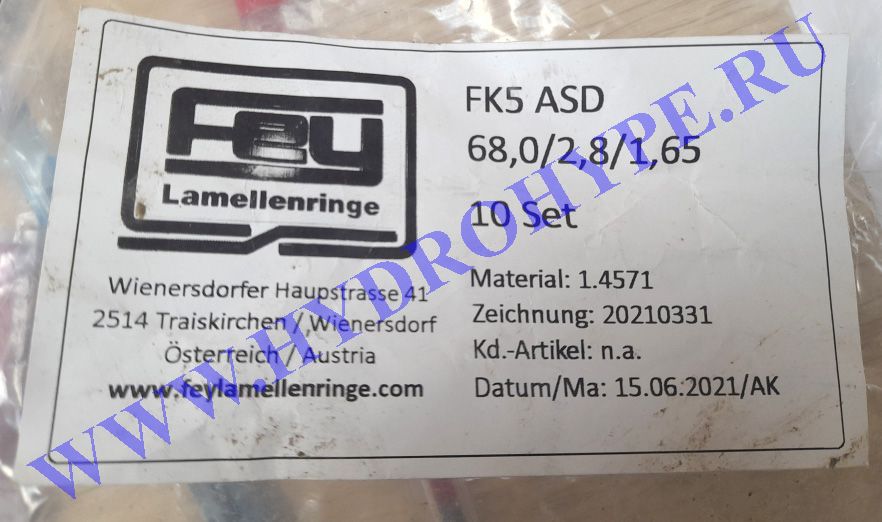

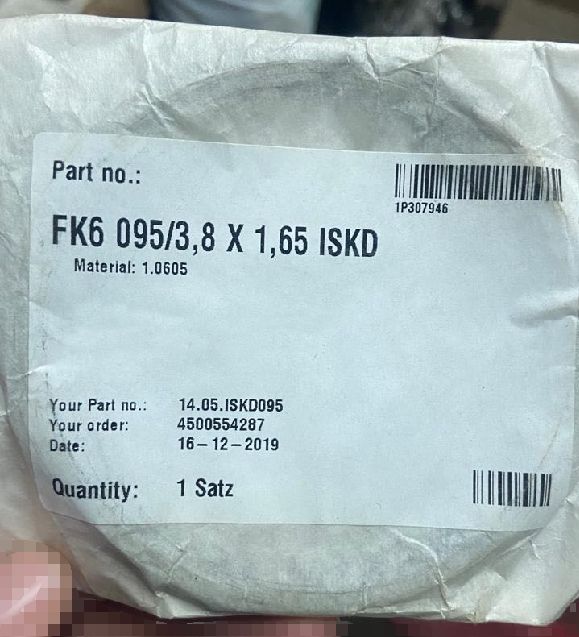

Пример маркировки этикетки ориниального FEY
Ниже приведены основные типы ламинарных колец и область их применения:
ТИП FK3

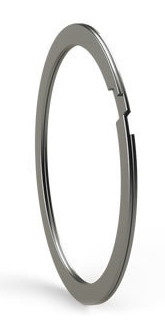

FK3 - это одновитковые ламинарные кольца. Доступны с внутренним, внешним и комбинированным натяжением. Используются для смазывания подшипников качения и подшипниковых втулок. Смазанные маслом они защищают от пыли и влаги.
Таблица 1. Типы колец серии FK3
|
Обозначение |
Основные свойства |
Эскиз |
|

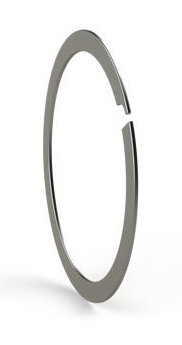

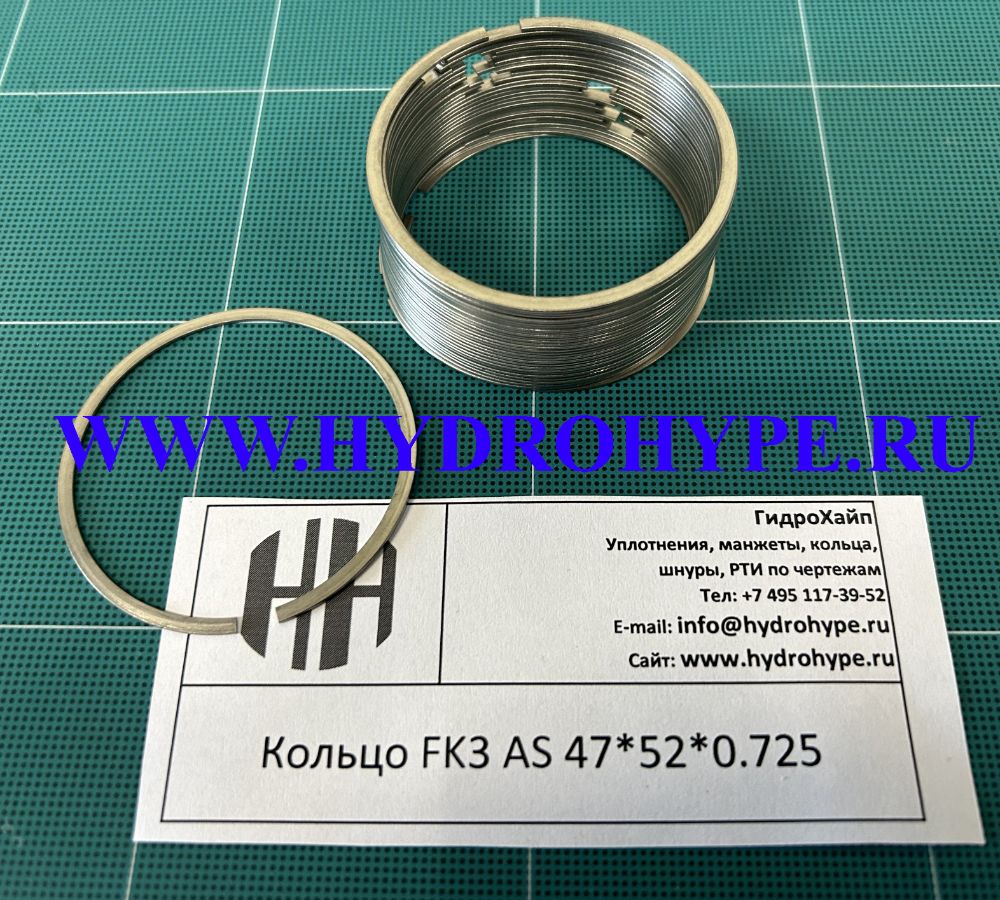

FK3 AS(одновитковые) |
Внешнее крепление, уплотнение на корпусе с проточкой на валу, 1 комплект состоит из 3-х колец |
 |
|
FK3 ASK(одновитковые) |
Внешний и внутренний зажим, уплотнение на корпусе и канавке вала с канавкой в валу, 1 комплект состоит из 3-х внешних и 2-х внутренних зажимных колец |
 |
|
FK3 IS(одновитковые) |
Внутренний зажим, уплотнение на валу с проточкой в корпусе, 1 комплект состоит из 3-х колец |
 |
Материалы ламинарных колец FK3
|
Материал |
Температура |
Обработка поверхности |
Цвет |
|
C60E DIN 1.1221 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
50CrV4 DIN 1.8159 |
max. +400°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
CrNi DIN 1.4310 |
max. +450°C |
Чистая, сухая |
вариация между серебристым, светло-коричневым и черным |
ТИП FK5

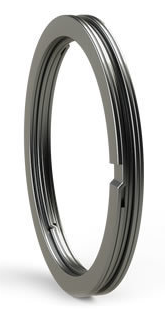

Ламинарные кольца FK5 - это пластинчатые кольца с одинарной или двойной обмоткой. Доступны как с внешним так и с внутренним зажимом. Ламинарные кольца FK5 широко применяются для уплотнения сегментных подшипников качения(Рис.2) в установках непрерывного литья заготовок(УНРС, МНЛЗ), промышленных паровых турбинах, мобильных и стационарных агрегатах.

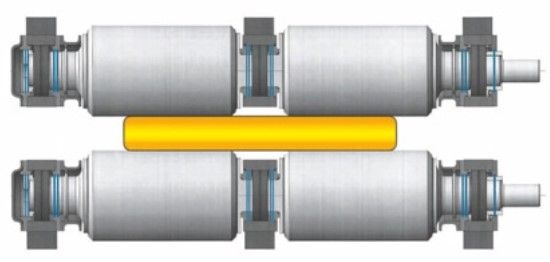

Рисунок 2. Сегмент УНРС(МНЛЗ)
Таблица 2. Типы колец серии FK5
|
Обозначение |
Основные свойства |
Эскиз |
|

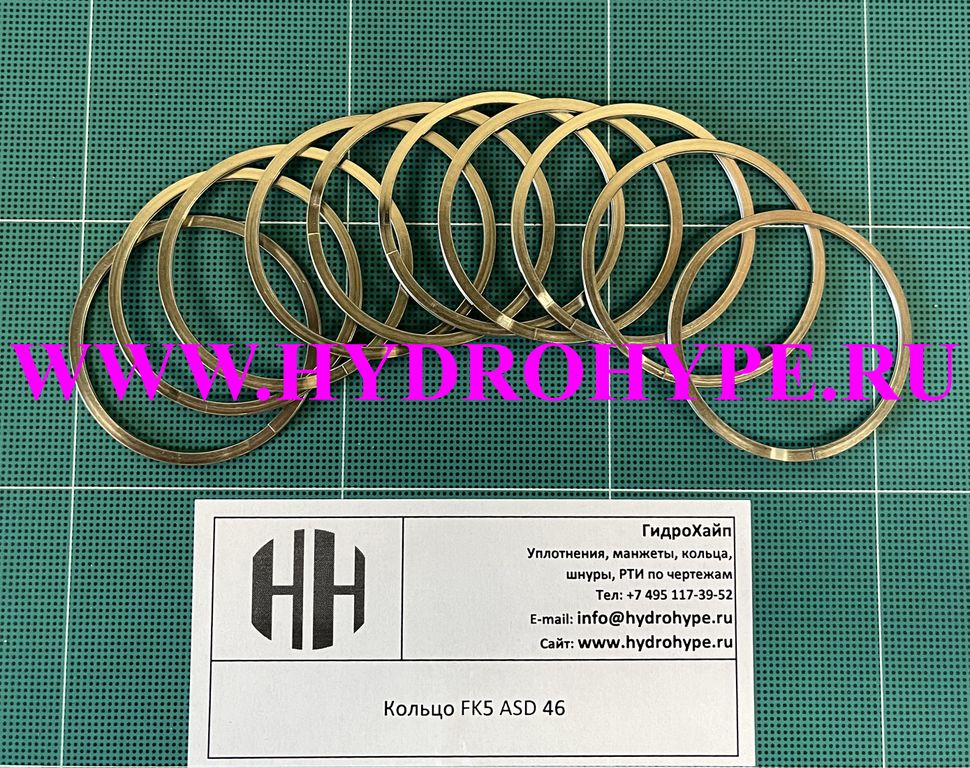

FK5 ASD(2-х витковые) |
Внешнее крепление, уплотнение на корпусе и канавке вала с канавкой в валу, 1 комплект состоит из 2 внешних зажимных колец |
 |
|
FK5 ISD(2-х витковые) |
Внутренний зажим, Уплотнение на валу с проточкой в корпусе, 1 комплект состоит из 2 внутренних зажимных колец |
 |
|
FK5 HFL(1 и 2-х витковые) |
Изготовлены из хромоникелевой стали и особенно подходят для высоких температур. Уплотнительные кольца FK5 HFL доступны в различных версиях: FK5-HFL ASD FK5-HFL ISD
|
 |
Материалы ламинарных колец FK5
|
Материал |
Температура |
Обработка поверхности |
Цвет |
|
C75S DIN 1.0605 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
C60E DIN 1.1221 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
50CrV4 DIN 1.8159 |
max. +400°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
Материалы ламинарных колец FK5 HFL
|
Материал |
Температура |
Обработка поверхности |
Цвет |
|
CrNi DIN 1.4571 |
max. +500°C |
Чистая, сухая |
вариация между серебристым, светло-коричневым и черным |
|
CrNi DIN 1.4980 |
max. +700°C |
Чистая, сухая |
вариация между серебристым, светло-коричневым и черным |
ТИП FK6
Ламинарные кольца FK6. Это 2-х витковые кольца с внешней, внутренней и с комбинированной конструкцией зажима. Используются для уплотнения консистентной смазкой подшипников качения и подшипниковых втулок, где предъявляются высокие требования к уплотнению. При смазке они защищают от утечки смазки и от проникновения пыли, грязи и водяных брызг.
Таблица 3. Типы колец серии FK6
|
Обозначение |
Основные свойства |
Эскиз |
|
FK6 ASD(2-х витковые) |
Внешнее крепление, уплотнение на корпусе с проточкой на валу, 1 комплект состоит из 2-х колец |
 |
|
FK6 ASKD(2-х витковые) |
Как внутренний так и внешний зажим, уплотнение на корпусе и канавке вала с канавкой в валу, 1 комплект состоит из 2 внешних зажимных колец и 1 внутреннего зажимного кольца |
 |
|
FK6 ISD(2-х витковые) |
Внутренний зажим, уплотнение на корпусе и канавке вала с канавкой в валу, 1 комплект состоит из 2 колец |
 |
|
FK6 ISKD(2-х витковые) |
Как внутренний так и внешний зажим, уплотнение на корпусе и канавке вала с канавкой в валу, 1 комплект состоит из 2 внутренних зажимных колец и 1 внешнего зажимного кольца |
 |
Материалы ламинарных колец FK6
|
Материал |
Температура |
Обработка поверхности |
Цвет |
|
C75S DIN 1.0605 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
C60E DIN 1.1221 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
50CrV4 DIN 1.8159 |
max. +400°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
CrNi DIN 1.4310 |
max. +450°C |
Чистая, сухая |
вариация между серебристым, светло-коричневым и черным |
ТИП FK7
FK7 — стальные стопорные кольца 1 или 2-х витковые. Они доступны как с внутренним, так и с внешним зажимом. Стопорные кольца FK7 используются для осевой фиксации и используются в системах трансмиссии, сельскохозяйственных транспортных средствах и для фиксации деталей в автомобильной промышленности.
Стопорные кольца FK7 доступны в различных конструкциях замков с прямым замком, наклонным замком или с углублением.
Таблица 4. Типы колец серии FK7
|
Обозначение |
Основные свойства |
Эскиз |
|
FK7 ESB(одновитковые) |
Представляют собой стопорные кольца с одним витком. Используются для осевой блокировки. |
 |
|
FK7 ESW(одновитковые) |
Представляют собой одинарные внутренние стопорные кольца для валов. Данные кольца используются для осевой блокировки. |
 |
|

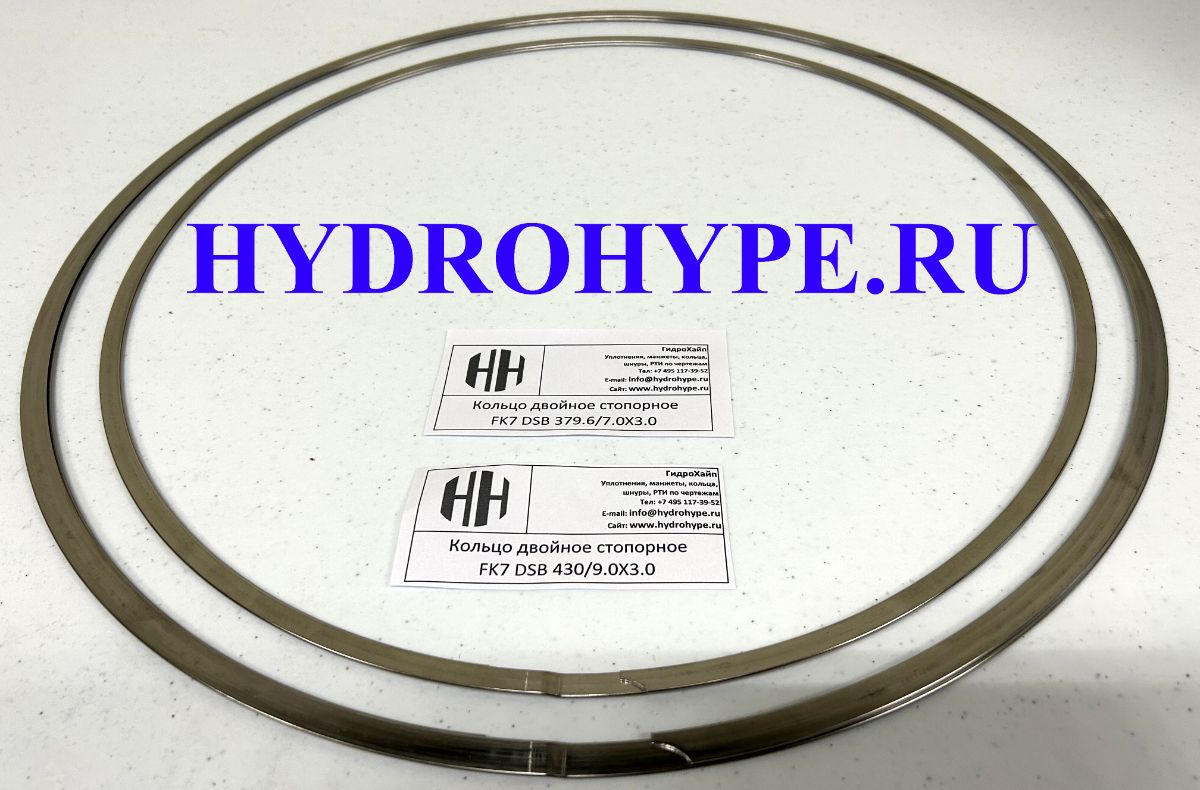

FK7 DSB(двухвитковые) |
Представляет собой двухвитковые наружные стопорные кольца. Эти стопорные кольца используются для осевой блокировки. |
 |
|
FK7 DSW(двухвитковые) |
Представляют собой двухвитковые внутренние стопорные кольца для валов. |
 |
|
FK7 DMS |
Представляют собой двойные внутренние стопорные кольца для валов с защитой от центробежной силы. |
 |
Материалы ламинарных колец FK7
|
Материал |
Температура |
Обработка поверхности |
Цвет |
|
C75S DIN 1.0605 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
C60E DIN 1.1221 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
50CrV4 DIN 1.8159 |
max. +300°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
|
CrNi DIN 1.4310 |
max. +450°C |
Смазать маслом |
вариация между серебристым, светло-коричневым и черным |
ТИП FK8
Пластмассовые ламинарные кольца-держатели FK8 широко используются в качестве уплотнений от утечек смазки на подшипниках качения, а также для герметизации от грязи и брызг воды на валах транспортных средств, подшипниках качения, колесах различной техники, двигателей в транспортной технике и сельскохозяйственных машинах.
Таблица 5. Типы колец серии FK8
|
Обозначение |
Основные свойства |
Эскиз |
|

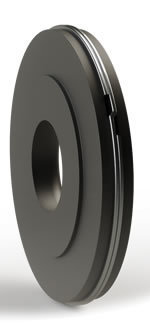

FK8 D01 |
Имеет подпружиненную гибкую уплотнительную кромку, когда в зоне уплотнения ожидается разбрызгивание воды. Также подходит в качестве защитного уплотнения для радиальных уплотнений вала. |
 |
|
FK8 D02 |
Имеет подпружиненную гибкую уплотнительную кромку, когда в зоне уплотнения ожидается разбрызгивание воды. Также подходит в качестве защитного уплотнения для радиальных уплотнений вала. |
 |
|

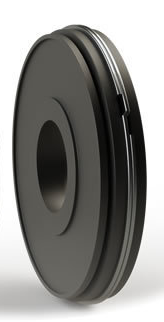

FK8 D03 |
Тип FK8 D03 представляет собой пластиковые пластинчатые держатели колец с внешним зажимным кольцом. Эти пластмассовые держатели ламинарных колец также подходят в качестве защитного уплотнения для радиальных уплотнений вала. |
 |
Материалы держателей ламинарных колец FK8
|
Материалы |
Диапазон температур |
Материал ламинарного кольца |
|
PA6 (Polyamide 6) |
-40°C to +120°C |
C75S - DIN 1.0605 |
|
PA6 (Polyamide 6) |
-40°C to +120°C |
CrNi - DIN 1.4310 |
|
PA6 (Polyamide 6) |
-40°C to +120°C |
CrNi - DIN 1.4571 |
