Gamma Seals

Основные артикулы Гамма уплотнений:

Основные артикулы Gamma seal у Trelleborg по номенклатуре TBP и TBR:

TBP000100; TBP000120; TBP000120; TBP000140; TBP000150; TBP000160; TBP000170; TBP000180; TBP000200; TBP000220; TBP000240; TBP000250; TBP000260; TBP000280; TBP000300; TBP000320; TBP000350; TBP000380; TBP000400; TBP000410; TBP000420; TBP000450; TBP000480; TBP000500; TBP000520; TBP000550; TBP000580; TBP000600; TBP000620; TBP000650; TBP000680; TBP000700; TBP000720; TBP000750; TBP000780; TBP000800; TBP000850; TBP000900; TBP000950; TBP001000; TBP001050; TBP001125; TBP001135; TBP002250; TBR000150; TBR000170; TBR000200; TBR000220; TBR000250; TBR000280; TBR000300; TBR000350; TBR000400; TBR000450; TBR000500; TBR000550; TBR000600; TBR000650; TBR000700; TBR000750; TBR000800; TBR000850; TBR000900; TBR000950; TBR001000; TBR001050

Основные артикулы Gamma seal у Trelleborg по номенклатуре RB и 9RB:

RB10; RB11; RB12; RB14; RB15; RB16; RB17; RB18; RB20; RB22; RB24; RB25; RB26; RB28; RB30; RB32; RB35; RB38; RB40; RB41; RB42; RB45; RB48; RB50; RB52; RB55; RB58; RB60; RB62; RB65; RB68; RB70; RB72; RB75; RB78; RB80; RB85; RB90; RB95; RB100; RB105; RB125; RB135; RB225; 9RB15; 9RB17; 9RB20; 9RB22; 9RB25; 9RB28; 9RB30; 9RB35; 9RB40; 9RB45; 9RB50; 9RB55; 9RB60; 9RB65; 9RB70; 9RB75; 9RB80; 9RB85; 9RB90; 9RB95; 9RB100; 9RB105

Основные артикулы Gamma seal у FRANCE JOINT - SEALING SYSTEMS (BECA 130 и BECA 131):

130.010035; 130.011035; 130.012035; 130.014040; 130.015040; 130.016040; 130.017040; 130.018040; 130.020040; 130.022040; 130.024040; 130.025040; 130.026040; 130.028040; 130.030045; 130.032045; 130.035045; 130.038045; 130.040045; 130.041045; 130.042045; 130.045045; 130.048045; 130.050055; 130.052055; 130.055055; 130.058055; 130.060055; 130.062055; 130.065055; 130.068055; 130.070055; 130.072055; 130.075055; 130.078055; 130.080055; 130.085055; 130.090055; 130.095055; 130.100055; 130.105055; 130.125065; 130.135065; 130.225075; 131.015040; 131.017040; 131.020040; 131.025040; 131.028040; 131.029040; 131.030045; 131.035045; 131.040045; 131.045045; 131.050055; 131.055055; 131.060055; 131.065055; 131.070055; 131.075055; 131.080055; 131.085055; 131.090055; 131.095055; 131.100055; 131.105055

Основные артикулы производителя SES:

BDV00010; BDV00011; BDV00012; BDV00014; BDV00015; BDV00016; BDV00017; BDV00018; BDV00020; BDV00022; BDV00024; BDV00025; BDV00026; BDV00028; BDV00030; BDV00032; BDV00035; BDV00038; BDV00040; BDV00041; BDV00042; BDV00045; BDV00048; BDV00050; BDV00052; BDV00055; BDV00058; BDV00060; BDV00062; BDV00065; BDV00068; BDV00070; BDV00072; BDV00075; BDV00078; BDV00080; BDV00085; BDV00090; BDV00095; BDV00100; BDV00105; BDV00125; BDV00135; BDV00225

Основные артикулы производителя Wintek:

RE-10; RE-11; RE-12; RE-14; RE-15; RE-16; RE-17; RE-18; RE-20; RE-22; RE-24; RE-25; RE-26; RE-28; RE-30; RE-32; RE-35; RE-38; RE-40; RE-41; RE-42; RE-45; RE-48; RE-50; RE-52; RE-55; RE-58; RE-60; RE-62; RE-65; RE-68; RE-70; RE-72; RE-75; RE-78; RE-80; RE-85; RE-90; RE-95; RE-100; RE-105; RE-125; RE-135; RE-225; RE1-15; RE1-17; RE1-20; RE1-22; RE1-25; RE1-28; RE1-30; RE1-35; RE1-40; RE1-45; RE1-50; RE1-55; RE1-60; RE1-65; RE1-70; RE1-75; RE1-80; RE1-85; RE1-90; RE1-95; RE1-100; RE1-105

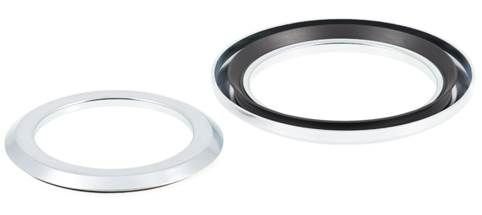

Основные типы уплотнений Gamma Seal

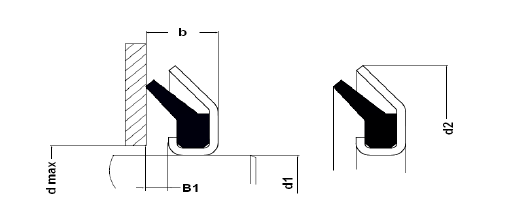

Первый тип TBP/RB(Trelleborg); RE (Wintek, SES); BECA 130(FRANCE JOINT - SEALING SYSTEMS) (Рис.3)

Данная конструкция основана на многолетнем опыте применения в подобных условиях. Суммарное осевое усилие уплотнительной кромки определяется предварительным растяжением эластомера и усилием деформации кромки, которое зависит от эластичности резинового материала, геометрии уплотнительной кромки и положения узла относительно сопряжённой поверхности. Металлическая оболочка защищает уплотнение от попадания твёрдых частиц и способствует центрифугированию, что обеспечивает хороший дренаж после погружения в жидкость.

Преимущества данного типа уплотнений:
- Хорошее динамическое уплотнение;
- Очень хорошая защита от твердых частиц загрязнений;
- Современная конструкция кромки обеспечивает низкие осевые усилия
(низкие потери мощности);
- Небольшая ширина посадочного места;
- Не требуется дополнительных удерживающих устройств.
Применение:
– Системы трансмиссии (коробки передач);
– Насосы;
– Электродвигатели;
– Станки;
– Колеса и оси повышенной прочности.

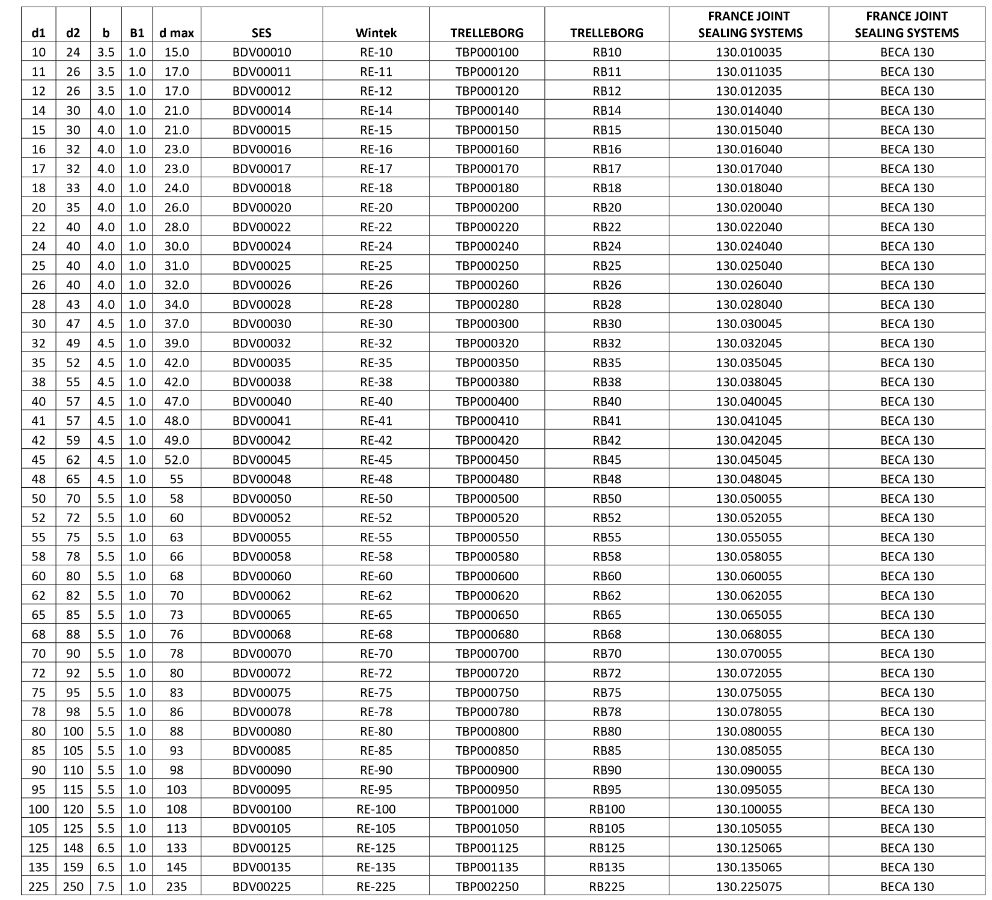

Основные размеры уплотнений типа TBP/RB; RE; BECA 130 приведены в Таблице 1:

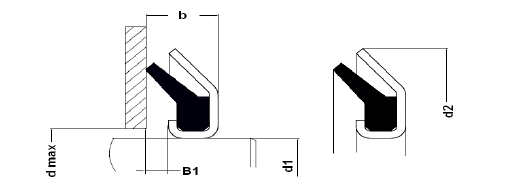

Второй тип TBR/9RB (Trelleborg); RE1 (Wintek, SES); BECA 131(FRANCE JOINT - SEALING SYSTEMS) (Рис.4)

Конструкция данных типов Gamma Seal основана на многолетнем опыте применения в подобных условиях. Общая осевая сила, действующая на уплотнительную кромку, создается за счет предварительного растяжения эластомера в сочетании с силой деформации кромки, которая зависит от эластичности резинового материала, геометрии уплотнительной кромки и положения узла относительно сопрягаемой поверхности. Металлическая оболочка защищает уплотнение от твердых частиц и способствует отводу других загрязняющих сред за счет центрифугирования, обеспечивая хороший дренаж после погружения в жидкость. Форма металлической оболочки обеспечивает дополнительный барьер через лабиринт в канавке корпуса, что очень эффективно для тяжелых условий эксплуатации.

Преимущества данного типа уплотнений:
– Хорошее динамическое уплотнение;
– Очень хорошая защита от твердых частиц;
– Современная конструкция кромки обеспечивает низкие осевые усилия (низкие потери мощности);
– Небольшая ширина посадочного места;
– Не требуется дополнительных удерживающих устройств;
– Очень эффективная дополнительная лабиринтная защита.
Применение:
– Системы трансмиссии (коробки передач);
– Насосы;
– Электродвигатели;
– Станки;
– Колеса и оси повышенной прочности.

Основные размеры уплотнений типа TBR/9RB; RE1; BECA 131 приведены в Таблице 2.

При возникновении потребностей в данных типах уплотнений просьба обращаться по электронной почте info@hydrohype.ru наши специалисты помогут Вам правильно подобрать манжеты исходя из условий работы оборудования.
