Goetze 76.90-76.97

Каталог
Механические уплотнения Goetze (Floating Duo Cone Seals, PADO, HDDF, TLDO)
Goetze 76.90-76.97
Goetze 76.90-76.97
По запросу на почту
Оформить заказ
Goetze ®
Mechanical Face Seal Type 76.90H		 O-Ring Face Seal - два геометрически идентичных металлических уплотнительных кольца, расположенных напротив соответствующих отверстий корпуса с помощью уплотнительных колец RO.
Goetze ® Mechanical Face Seal Type 76.97H O-Ring face seal - взаимозаменяемы с 76.90H, за исключением того, что внешний профиль не заземлен, что дает преимущество еще лучшей передачи крутящего момента.
Goetze ®
Mechanical Face Seal Type 76.90H		 O-Ring Face Seal - два геометрически идентичных металлических уплотнительных кольца, расположенных напротив соответствующих отверстий корпуса с помощью уплотнительных колец RO.
Goetze ® Mechanical Face Seal Type 76.97H O-Ring face seal - взаимозаменяемы с 76.90H, за исключением того, что внешний профиль не заземлен, что дает преимущество еще лучшей передачи крутящего момента.
Описание
Описание

Таблица артикулов 76.90-76.97

Drawing no. NB50 NB60 NB70 FP60 FP70 HN60 HN60CF HN70 Si60 Si70
H-50 11000211
H-50A1 11000187
H-021 11000803
H-01 11000001 11000582 11000386 11201250 11200886
H-019 11000790
H-32 11000065 11200887
H-32 11000213 11000567
H-32A1 11000526
H-32A2 11200787
H-57 11000130
H-53 11000073 11200888
H-02 11000114 11000199 11000745 11000740
H-020 11000802 11200659
H-01A1 11000002
H-03 11000010
H-05 11000125 11200844 11000630
H-02A1 11000007 11000819 11200909 11201177 11000904
H-04 11000112 11001045 11000297
H-03 11200928 11000831
H-45 11000101
H-016 11000788 11001150
H-39 11000287 11000823 11200889
H-07 11000019
H-05A2 11000016 11201258
H-05A3 11000253
H-06 11000113 11001036 11000198 11000948 11200841
H-06A3 11201050
H-08A5 11000025 11000413
H-08A12 11201090
H-08A3 11000208 11200654
H-08 11000110 11000983 11000188 11001040 11200842 11000579
H-45A1 11000bl4 11200772
H-08A2 11000022 11200890
H-08A13 11201252
H-08A4 11000024 11000653 11200702 11200944 11000536 11200893
H-017 11000786 11200855
H-16A8 11000583 11000830
H-09A2 11000028
H-52 11000237
H-09A3 11000146
H-09A6 11201267
H-09A1 11000558
H-022 11000804
H-11 11000031 11001075 11000833
H-12A6 11000264 11200940
H-12 11000200 11000571
H-12A3 11000224
H-12A5 11000181
H-10 11000750 11000169 11000197
H-10A1 11000129
H-12A2 11000034 11201259
H-14 11000147 11000530 11200943 11200812
H-13 11000210 11000342 11201014
H-18 11000152 11000695 11000390 11000404 11000402
H-15 11000173 11000805 11201024
H-023 11000813
H-16 11000041 11200985 11201084
H-15A3 11000239
H-16A4 11200904 11200798 11200911 11200990
H-16A3 11000044 11000482 11201130
H-16A9 11000769
H-16A1 11000043 11200941
H-17 11000171 11000731 1100726 11000941
H-168 11201149
H-20 11000209 11200936 11000436 11001041 11000710
H-55 11000131 11200907
H-17A3 11000578 11201099 11000714 11200993
H-124 11001020
H-47 11000165 11201107 11201100
H-21 11000351 11000885 11000768
H-56 11000172 11200669 11000288 11201137 11000586
HNO-150 11200892
H-22 11000162 11000341 11000311
H-22A2 11000054 11201087 11200946
H-94 11000679 11001091
H-22A1 11000053 11201081 11000136 11000708
H-25 11000060 11200935 11000360 11201004
H-23 11000201 11000657 11200896 11000658 11000542
H-23 11200803 11200766 11201057 11200768
H-81 11000263 11000990 11000481 11000590
H-93 11000681 11201281
H-24A3 11000059 11000308 11201102 11000541
H-109 11200773
H-24 11000184 11000577 11000799 11000667
H-104 11200776
H-40 11000142 11201058
H-41 11000067 11000970 11000259 11000646 11000635
H-41A1 11200652 11001033
H-130 11200808
H-62 11000843 11000194 11200895 11201066 11200947
H-142 11200740
H-26 11000186 11000524 11000405 11000742 11201278 11000553
H-26A1 11000139 11000418 11000814 11001084
H-27 11001127 11000062 11000712 1100766
H-27A4 11000884
H-042 11200727 11201145
H-28 11200753 11200754 11200755 11200948 11200756
H-28A4 11201276 11001115 11000852 11200821
H-161 11201108 11201256
H-99A1 11000785 11201287
H-30 11000064 11000600 11000343 11000651 11000652
H-30A1 11000347 11201120
H-60 11000314 11000104 11000525 11000278 11000797 11000606
H-60A2 11000989 11001050
H-60A3 11201065 11001022
H-143 11200741 11201006
H-70 11000143 11001109 11000258 11201067 11201284 11201122
H-70A1 11000777
H-61 11000315 11000105 11201023 11000821 11000353 11001140 11201227 11000522
H-61A4 11000772 11201240
H-65A1 11000279 11200979 11000389
H-65A2 11000456 11201285
H-65A5 11000771
H-65 11000144 11000306 11000984
H-74 11000316 11000231 11000565 11200998 11201002 11000605 11200738
H-74A2 11000778
H-144 11200742
H-89 11201043 11000384 11000634 11000776
H-146 11200774
H-82 11000385 11000633 11200806 11001038
H-83 11000747 11000383
H-83A2 11200867 11201076
H-76 11000381 11201197
H-90 11000458 11000483 11200862 11201009
H-75 11201201 11000382 11000556
H-75A2 11000754 11001071 11200899 11000758
H-75A3 11200933 11200762
H-86 11000346 11001092 11000915
H-162 11201118
H-80A1 11200781 11200861 11201010
H-154 11200996
HEL-127A1 11200953 11200725
HEL-127A2 11200763
H-80 11200693 11200760 11200863 11200790
H-163 11201119
H-141 11200709
H-155 11200997
H-106A2 11200695 11201111
H-106A4 11001090 11001044
H-156 11201033
H-1473 11201110 11201042

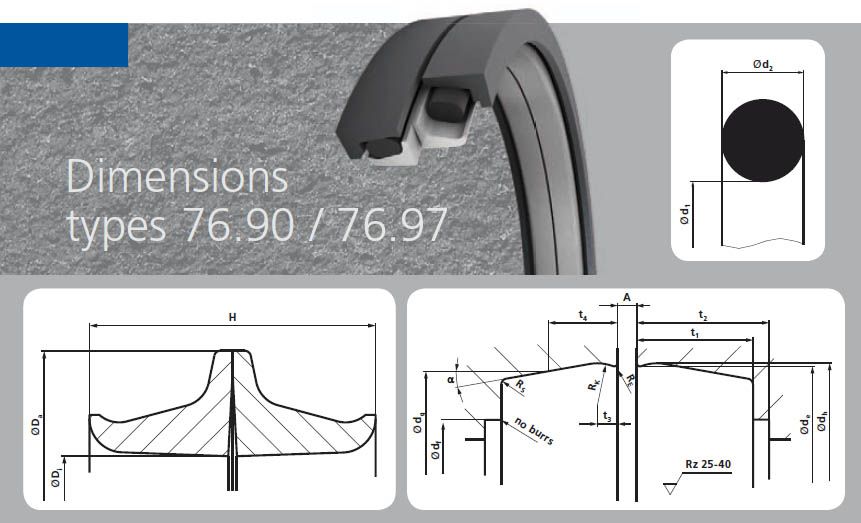

Таблица размеров типа 76.90-76.97

Drawing no. O-Ring
A ØDi ØDa H Ød1 Ød2 Ødh Øde Ødf Ødg t1 t2min
H- 50 3 38 51 20 41 6 53,7 53 46 52,5 9 11
H- 50 A1 3 38 51 20 40 6,7 53,7 53 46 52,5 10 11,5
H- 021 3 45 58 21 48 6,1 61,6 60,8 53,4 59,67 10 12
H-01 3 46 59 20 47,5 6,5 62,5 61,8 56 61,4 8,5 10,5
H- 019 3 48 62,15 25 50 7,5 68 67,2 58 66,15 12 14
H- 32 3 55,5 70 22 58 7,5 73,8 73,1 65,5 72,7 10 11,5
H- 32 3 55,5 70 22 58 7,5 73,8 73,1 65,5 72,7 10 11,5
H- 32 A1 3 55,5 70 22 58 8 74,8 74,1 65,5 73,7 10 11,5
H- 32 A2 3 55,5 70 22 58 7,5 73,8 73,1 65,5 72,7 10 11,5
H- 57 3 60,2 73 20 60 6,5 76,5 75,8 69 75,4 8,5 10,5
H- 53 3 63 80,5 26 66 8 84 83,2 72 82,9 11,5 13
H- 02 3 63,5 82,4 32 66 9,5 87 86 74,5 85,5 14,5 17,5
H- 020 3 64 78 25 66 8,2 84,6 83,8 74 82,4 12,5 14,5
H-01 A1 3 67 80 20 68,5 6,5 83,4 82,7 76,8 82,3 8,5 10,5
H-03 3 67,5 86,5 31,8 71 9,5 91 90 78 89,5 14,5 17
H- 05 3 68,5 89 24 75 8 92,5 91,5 83 91 11 13,5
H-02 A1 3 71 84 20 72,5 6,5 87,4 86,7 80,8 86,3 8,5 10,5
H- 04 3 73 92 32 75,7 9,5 96,5 95,5 84 95 14,5 17,5
H-003 3 79 100 30 85 9,5 105,2 104,2 92 103,5 15 17
H- 45 3 79.5 92,5 20 81 6,5 96 95,3 88 94,9 8,5 10,5
H-016 3 80 100 29 83 9 104 103,2 92 102,15 14,5 16,5
H- 39 3 81 98 28 82 8 102,3 101,3 91 100,8 12,5 14,5
H- 07 3 83 102 28 87 8,5 105,5 104,5 94 104 12,5 15
H- 05 A2 3 88 108 24 93 8 111,5 110,5 102 110 11 13,5
H- 05 A3 3 90,5 104,5 26 93 6,3 107,4 106,6 100,4 105,9 11,8 14,2
H-06 3 90,5 109,5 32 93,2 9,5 114 113 101,5 112,5 14,5 17,5
H- 06 A3 3 91 110 32 93,5 9,2 114 113 101,5 112,5 14,5 17,5
H- 08 A5 3 96,2 111 24 99 7,7 115,6 114,8 108 114 11 12,5
H- 08 A12 3 97 116 32 99 10 120,5 119,5 108 119 14,5 17,5
H- 08 A3 3 99 120 28 105 8,5 123,5 122,5 112 122 12,5 14,5
H- 08 3 100 119 32 102,8 9,5 123,5 122,5 111 122 14,5 17,5
H- 45 A1 3 103 117 20 105 6,5 119,8 119 112,5 118,7 9 11
H- 08 A2 3 104 125 28 110 8,5 128,5 127,5 117 127 12,5 14
H-08A13 3 107 123 23 110 6,5 125,5 125,1 117,5 124,3 9,5 11,5
H- 08 A4 3 107 125 24 110 8,5 130,4 129,4 119,5 128,9 11 13,5
H- 017 3 110 128 32 113 9,2 133 132 121 131 15 17
H- 16 A8 3 114,5 129 21 117 7 134,1 133,1 126 132,9 9,2 10
H- 09 A2 3 117 140 29 124 8,7 142,5 141,5 132 141 13 14
H- 52 3 118,5 139,5 28 124 8,5 143 142 131,5 141,5 12,5 15
H- 09 A3 3 120 138 32 124,3 9 143 142 132 141,5 14,5 17
H- 09 A6 3 120 138 32 124 8,7 142,5 141,5 132 141 14,5 17
H- 09 A1 3 120 139 31,8 123,5 9,5 143,8 142,8 132 142,3 14,5 17
H- 022 4 120 142 38 122 11,3 149 148 133 146,8 17 19
H-11 3 125 144 31,8 128,5 9,5 148,5 147,5 136 147 14,5 17
H- 12 A6 3 127 140,7 25 130 6 144 143,2 135 142,4 12,7 15,2
H- 12 3 127 141 29 130 6 144 143 136 142,2 12 14,5
H-12 A3 3 127 141 29 125 8,3 148 147 138 146,5 13 15,5
H-12 A5 3 127 141 29 124,3 9 148,2 147,2 135 146,7 13,2 15,5
H-10 3 127 146 32 130 9,5 150,5 149,5 138 149 14,5 17,5
H-10A1 3 127 146 31 130 9,5 150,2 149,4 137 148,6 14,5 16,5
H-12A2 3 135,5 154,5 28 139 8,3 158,3 157,3 146,5 156,8 12,5 14
H- 14 3 143 157 27 145 6,3 160 159 152 158,3 12 14,5
H-13 3 143 160 27 145,7 8,3 164 163 154 162,5 12 14,5
H- 18 3 146 172 38 147 12,7 177 176 159 175,1 18 20,5
H-15 3 150 167 28 153,8 8,5 171 170 160 169,5 13 15,5
H- 023 4 150 172 40 151 11,2 179 178 165 177,33 18 20
H-15 A3 3 153 171,5 28 157 8,3 176,3 175,3 164,5 174,8 12,5 14,5
H-16 3 154 168 27 158 6 171 170 162,5 169,3 12 14,5
H-16 A4 3 154 168 27 150 6,5 171 170 163 169,3 12 14,5
H-16 A3 3 154 169 22 158,1 7 174,5 173,5 166 173,3 9,5 11
H- 16 A9 3 154 169 22 158,1 7 174,5 173,5 166 173,3 9,2 11
H-16A1 3 154 170 21 158,1 7 175,1 174,1 167 173,9 9,2 11
H- 17 3 154 173,5 32 155 9,65 178 177 166 176,5 14,5 17
H- 168 3 154 180 38 156 12,7 185 184 167 183,1 18 20,5
H- 20 3 163 191,5 38 166 12,7 196,5 195,5 178,5 194,6 18 20,5
H- 55 3 164 189 30 170 9,5 193,5 192,5 179 192 14,5 17
H-17 A3 3 165 180,5 27 170 7 185 184 176,5 183,3 12 14,5
H-124 3 172 194,4 31,8 175 9,5 198,9 197,9 186 197,4 14,5 16,5
H- 47 3 176 195 28 182 8,3 199,8 198,8 188 198,3 12,5 14,5
H- 21 3 177 200 30 184 9,5 204,5 203,5 191 203 14,5 17
H- 56 3 178 199 32 184 9,5 203,6 202,6 190 202,1 14,5 17
HNO- 150 4 178 205 38 178 12,7 210,6 209,6 192 209 19 21
H- 22 3 182 210,5 38 185 12,7 215,5 214,5 197,5 213,6 18 20,5
H- 22 A2 3 191 210 28 190 8,5 214 213 203 212,5 12,5 14,5
H- 94 3 192 209 30 190 9,5 213,5 212,5 200 212 14,5 17
H-22 A1 3 195 216,5 31,8 198 9,5 221 220 207 219,5 14,5 17
H- 25 3 200 228,5 38 205,5 13 233,5 232,5 215,5 231,6 18 20,5
H- 23 3 205 227 30 210 9,5 231,5 230,5 219 230 14,5 17
H- 23 4) 3 205 227 30 210 9,5 231,5 230,5 219 230 14,5 17
H- 81 3 208,7 222,8 26 208 6,2 225,4 224,4 217 224,1 11,5 13,5
H- 93 3 216 237 30 218 9,5 241,5 240,5 229 240 14,5 17
H- 24 A3 3 220 239,5 31,8 224 9,5 244 243 232 242,5 14,5 16,5
H- 109 3 220 241,4 25 226 7,7 244,7 244 233,5 243,3 11 13,5
H- 24 3 223 251,5 38 226 12,7 256,5 255,5 238,5 254,6 18 20,5
H- 104 5 235 259,7 38 235 12,7 264,7 263,7 247 262,8 18 20,5
H- 40 3 238 261 31,8 245 9,5 265,5 264,5 254 264 14,5 17
H- 41 3 240 262,8 38 243 13 273,5 272,5 255,5 271,6 18 20,5
H- 41 A1 3 242 262,8 40 243 13 273,5 272,5 255,5 271,6 18 20,5
H- 130 3 250 270 30 250 9,5 274,7 273,7 262 273,2 14 15,5
H- 62 3 252 280,5 38 255 12,7 285,5 284,5 267,5 283,6 18 20,5
H- 142 7 262 288 40 266 12 294 293 276 292 17 20
H- 26 3 265 293 38 268 12,7 298 297 280 296,1 18 20,5
H- 26 A1 3 275 303 38 278 12,7 308 307 290 306,1 18 20,5
H- 27 3 300 324,65 38 305 12,7 335,5 334,5 318 333,3 17,5 20,5
H- 27 A4 3 300 325 38 305 12,7 336,5 335,5 318 334,3 17,5 20,5
H- 042 4 300 328 38 300 12,7 333 332 315 330,8 19,5 22
H- 28 3 318 341 38 315 12,7 351,5 350,5 334 349,3 17,5 20,5
H- 28 A4 3 318 346 38 315 12,7 351,5 350,5 334 349,3 18 20,5
H- 161 3 326 354 30 334 9,5 358,7 357,7 346 357,2 15 16,5
H- 99 A1 3 340 368,5 38 338 13,1 374,8 373,2 358 372,8 19 21,5
H-30 3 350 375 38 355 12,7 385,5 384,5 368 383,3 17,5 20,5
H-30 A1 3 355 43588 38 355 12,7 385,5 384,5 368 383,3 17,5 20,5
H-60 3 366 394,4 38 359,5 12,7 399,5 398,6 381 397,4 17,5 20,5
H- 60 A2 6 366 394,4 40 359,5 12,7 399,5 398,6 381 397,4 17,5 20,5
H- 60 A3 3 370 398 38 370 12,7 403,5 402,6 385 401,4 17,5 20,5
H- 143 6 382 405 40 377 12 412 411 395 410,4 17 22
H- 70 3 388 415 38 385 12,7 420,3 419,4 402 418,2 17,5 20,5
H- 70 A1 3 388 416,2 38 385 12,7 421,6 420,7 402 419,5 17,5 20,5
H-61 3 430 457 38 420 12,7 462,3 461,3 444 460,2 17,5 20,5
H-61 A4 3 430 459,2 38 420 12,7 464,5 463,5 444 462,4 17,5 20,5
H- 65 A1 3 450 480 50 454 16 492,2 490,2 470 489,2 23,5 25,5
H- 65 A2 3 465 495 43,6 460 12,7 500,7 498,5 482,9 498,9 21,2 22,9
H- 65 A5 3 465 497,2 43,6 460 12,7 503,1 500,9 482,9 501,3 21,2 23
H- 65 3 470 500 50 474 16 512,2 510,2 490 509,3 23,5 25,5
H- 74 6 505 533,4 43,6 493 12,7 538,4 537,4 521 536,8 19,7 21,7
H- 74 A2 3 505 535,8 43,6 493 12,7 541,8 539,7 521 540,3 19,7 21,7
H- 144 15 508 548 60 510 18 553 551,5 528 550,5 22 26
H- 89 3 530 560 50 530 16 572,2 570,2 545 569,2 23,5 25,5
H- 146 6 538 566,8 43,6 535 12,7 572,2 571,2 554 570,6 19,7 21,7
H- 82 3 559 590 50 560 16 602,2 600,2 575 599,2 23,5 25,5
H- 83 6 576 608 43,6 582 12,7 613 612 596 611,4 19,7 21,7
H- 83 A2 6 581,5 608 43,6 582 12,7 613 612 596 611,4 19,7 21,7
H- 76 5,25 591 623 50 595 16 635,2 633,2 613 632,2 23,5 25,5
H- 90 5,25 596 628 50 595 16 640,2 638,2 618 637,2 23,5 25,5
H- 75 13 660 695 53 665 16 705,3 703,3 680 703,2 20 22,5
H- 75 A2 9 667 700 43,6 660 12,7 705,6 703,3 687 703,2 21,3 24
H- 75 A3 12 667 700 50 660 12,7 705,6 704,7 687,7 703,2 21,3 26,2
H- 86 3 718 750 50 722 16 762,2 760,2 740 759,2 23,5 25,5
H-162 17 740 801 80 745 20,5 816,9 815,9 784 812,8 34,5 39,5
H-80 A1 17 770 826 80 780 20,5 831,9 830,9 800 827,8 34,5 39,5
H- 154 17 780 836 80 790 20,5 841,9 840,9 810 837,8 34,5 39,5
HEL- 127 A1 12 817 865 46,6 830 12,7 870,6 869,7 852,7 868,2 21,3 26,2
HEL- 127 A2 11 825 865,3 48 819 12,7 870,6 869,7 852,7 867,8 18,4 23,3
H-80 17 834 886 80 840 20,5 891,9 890,9 860 887,8 34,5 39,5
H- 163 17 890 951 80 895 20,5 956,9 955,9 924 952,8 30 34
H- 141 16 902 941 60 897 16,25 946,3 945,2 922,4 943,4 23,8 25,2
H-155 17 920 976 80 930 20,5 981,9 980,9 950 977,8 34,5 39,5
H-106 A2 17 1030 1085 80 1020 20,5 1090,9 1089,9 1058 1086,8 34,5 39,5
H- 106 A4 17 1044 1105 80 1050 20,5 1110,9 1109,9 1078 1106,8 34,5 39,5
H- 156 26 1175 1236 80 1170 20,5 1241,9 1240,4 1209 1237,8 32,5 37,5
H- 147 26 43509 1425 80 1350 20,5 1430,9 1429,9 1398 1426,8 32,5 37,5
