Механические уплотнения Goetze (Floating Duo Cone Seals, PADO, HDDF, TLDO)

Goetze 76.95

По запросу на почту

Оформить заказ

	Goetze ® Mechanical Face Seal Type 76.95	Square bore face seal - два металлических угловых уплотнительных кольца с одинаковыми геометрическими контурами, собранные из трапециевидных эластомерных деталей, расположенных напротив отверстия в корпусе. Требует меньше места для установки, чем стандартные конструкции.
	Goetze ® Mechanical Face Seal Type 76.95H	Square Bore Face Seal - модифицирует уплотнения 76.95 для предотвращения осевого смещения, вызванного инкрустированными грязью эластомерными деталями, а также предотвращает вращение металлических и эластомерных деталей при более высоком разрыве и моменте трения.

	Goetze ® Mechanical Face Seal Type 76.95	Square bore face seal - два металлических угловых уплотнительных кольца с одинаковыми геометрическими контурами, собранные из трапециевидных эластомерных деталей, расположенных напротив отверстия в корпусе. Требует меньше места для установки, чем стандартные конструкции.
	Goetze ® Mechanical Face Seal Type 76.95H	Square Bore Face Seal - модифицирует уплотнения 76.95 для предотвращения осевого смещения, вызванного инкрустированными грязью эластомерными деталями, а также предотвращает вращение металлических и эластомерных деталей при более высоком разрыве и моменте трения.

Описание

Таблица артикулов 76.95

Drawing no.	NB50	NB50SO	NB60	NB60SO	FP55	FP60	HN50	HN60	HN60CF
-45			11000265
-28	11000363
-55			11000489
-30	11000140
-27			11000247	11201048					11200876
-53	11000380			11201189			11200839		11200846
-21	11200807			11201190			11200838		11200845
-29			11000510	11201049
-33			11000243
-35 A1			11000244
-73	11001066
-40			11000292
-102	11201229
-47	11000268				11201121
-47 A1	11001064				11200796
-56			11200675
-76			11001132
-58	11200651
-85	11200744				11200835
-48	11000931
-68	11200681							11201282

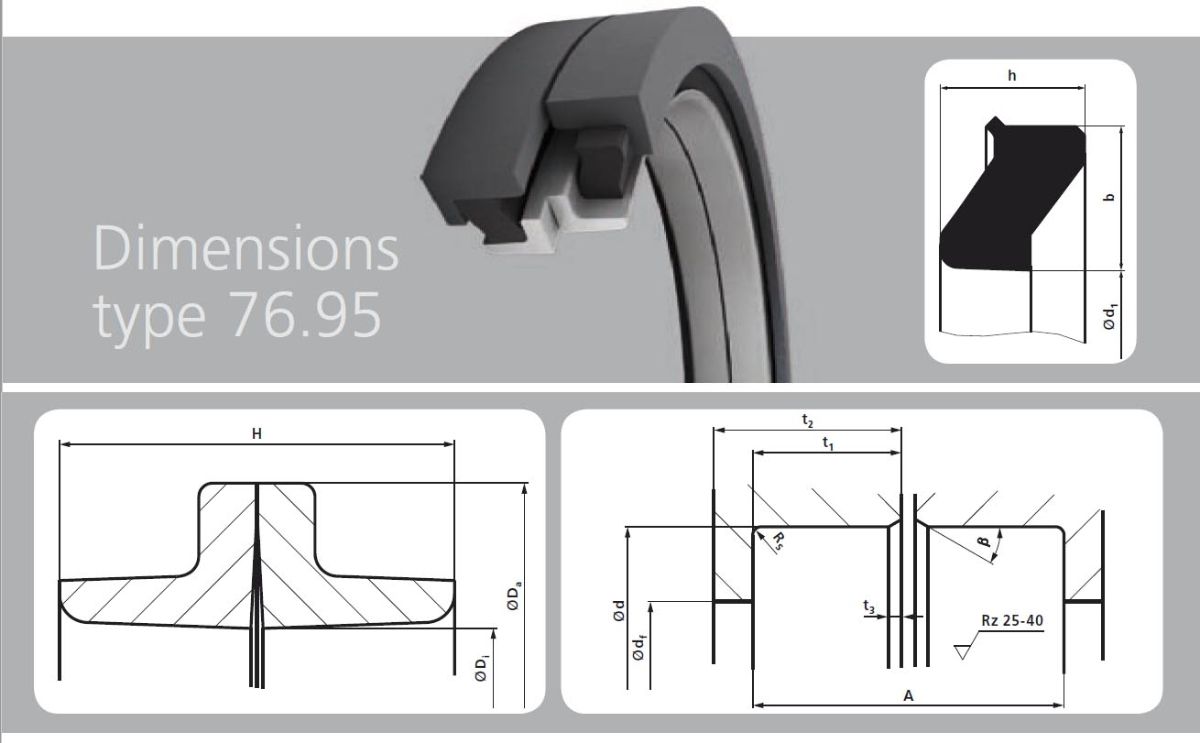

Таблица размеров типа 76.95

Drawing no.					O-Ring
	A	ØDi	ØDa	H	Ød1	b	h	Ødh	Øde	Ødf	Ødg
-45	24,7	45	65	22	50	9,5	11,3	70,1	58	11,5	12,1
-28	22,7	48,5	62,5	25,6	52	11,2	10,3	76,3	62,9	10,6	14
-55	22,9	56	76	21	60,5	10,5	10,25	82,6	70,1	10,6	11,7
-30	28	60	80	24	65,5	9,4	13,2	85	70	10,5	10,5
-27	23,3	73,5	93	20	80	10,2	10,8	102,4	88,4	10,8	11,2
-53	18	76	90	17	80,5	6,25	8,5	95	83	8	9,5
-21	20	88	104	19	92	9,5	9,5	113	98	8	9,5
-29	27,8	94	120	25	99,5	12,5	12,7	125,8	109,1	13	13,6
-33	33,5	115	141	28	120,5	14,7	15,3	152,4	131,4	15,9	15,9
-35 A1	34	132	158	31	138	15,4	14,7	171,5	151,8	15,4	15,9
-73	27,7	142,5	161	24	147	11,7	12,9	173	139,7	11,1	11,3
-40	34,7	148	172	29	154,5	13,5	15	184,5	164,7	16,5	16,5
-102	32,2	192	218	32	198	15	15	231	206	15,2	17,1
-47	44,5	201	238	36	210	20,7	20,3	254	235,5	21,2	21,2
-47 A1	32	213,5	238	27,4	219	16	15	254	240	13,7	13,7
-56	48,9	225	265	40	235,5	19,4	19,6	277,1	247,8	23,7	23,7
-76	33,8	235,7	265	30	244,5	12,75	14,6	273,1	230	15,6	15,7
-58	36,5	239	264	34	244,5	15,8	16	279,4	261,9	17,5	18,2
-85	32,8	256	282	30	262	13,4	13,8	292,1	276,2	15,6	16,2
-48	39,1	283	319	34	290	17,7	16,7	329,4	307,3	18,5	18,5
-68	42,1	319	353	36	322	17,7	17,8	365,1	343,7	20	20

Таблица артикулов 76.95H

-28	11200965
NO- 78			11201055
-32				11200913		11200952			11200973
-29						11200960			11200944
-14				11200857
-88		11201221
-103		11201239
-49			11201241
-42 A1	11200809
-47 A1			11200873
-91	11200967
-58	11200858
-85			11200802			11200805
-54	11200843
-86	11200749	11201273			11200804
-64	11200718				11200810
-80	11200711				11200801
-97			11201195					11201101
-75			11200674		11200833			11201196
-79							11201105

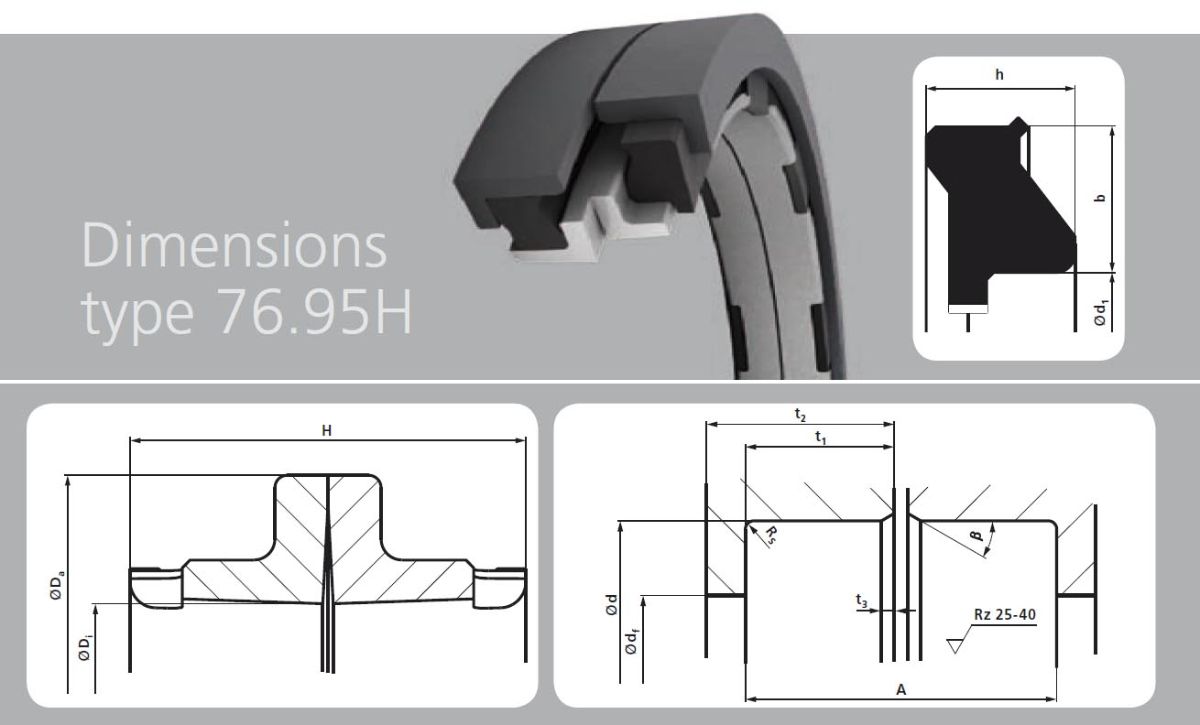

Таблица размеров 76.95H

-28	22,7	48,75	62,5	22	53	11,25	11,5	76,3	62,9	10,6	12,2
NO- 78	25,4	73,75	93	26	79,5	10,2	11,2	101,6	92,1	11,7	14
-32	25,8	84,25	106	26	90	11,1	11,4	114,3	97,4	12,1	14,2
-29	27,8	94	115	27,5	99,5	12,5	12,5	125,8	109,1	13	14,8
-14	27,8	104	126	26	112	10,5	12,2	135,1	118	11,8	12,9
-88	38,7	124	143	34	128	18,7	15,5	162,6	149,9	17,8	17,8
-103	38,0	124	149	30,4	128	15,8	14,9	162,6	155,5	17,8	17,8
-49	32,1	167,25	192,5	34	174	15,1	14,6	206,3	191,9	15,2	18,1
-42 A1	42,1	194	222	34	200	18	18,9	238,8	214,2	20,1	20,1
-47 A1	32	213,5	238	31	219	16	15	254	240	13,7	15,2
-91	22,9	238,5	256	22	240	12,95	12	269,9	256	10,7	12,2
-58	36,5	239	264	38	244,5	15,8	16	279,4	261,9	17,5	20,2
-85	32,8	256,25	282	35	262	13,4	13,8	292,1	276,2	15,6	18,7
-54	47,6	354,5	392	42	362	18	20,5	401,8	380,6	23	23
-86	47,6	375,25	414	42	384	18	21	424,1	402,9	23	23
-64	38,9	441,25	478	42	447	17,25	16,7	488,7	467,4	18,4	21,9
-80	41,7	500	534	42	503	18,1	18	546,1	532,1	19,9	22,1
-97	44,7	578	620	40	580	17	18,6	624	600	21,4	21,4
-75	54	617,25	670	52	620	26,5	23,5	682,5	649	25,9	26,9
-79	58,0	752	800	56	760	22,5	25	812,8	779	26,1	27,1
