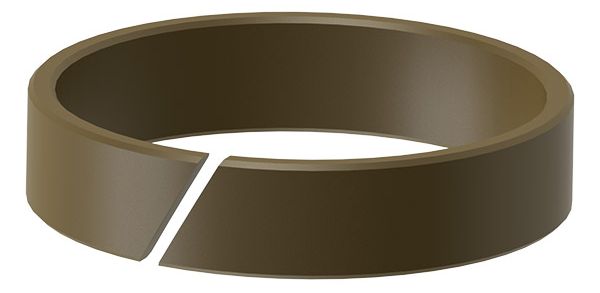

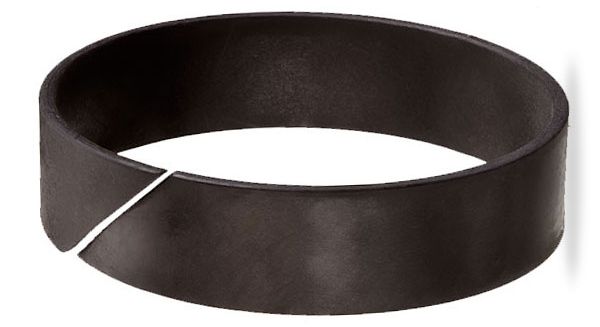

Кольца из полиацеталя(POM) или полиамида (PA6) КН применяются для центровки поршней и штоков гидроцилиндров. Применение синтетических изделий исключает контакт металла с металлом и позволяет отказаться от наплавки чугуна и бронзы в парах трения. Подходят для приводов с возвратно-поступательным движением и невысокими (до 0,5 м/с) скоростями движения.
Диапазон рабочих температур – от – 60ºС до + 110ºС, рабочая жидкость – минеральное масло или водная эмульсия.
Основные эксплуатационные характеристики опорно-направляющих колец:
- высокая прочность, стойкость к истиранию и несущая способность,
- долговечность и легкость замены при ремонте,
- совместимы с любыми типами гидравлических жидкостей,
- изделия поставляются в готовом виде, не требуют нарезки или подгонки.
Вы можете заказать кольца стандартного размера или нестандартные изделия по вашим чертежам.
Кольца КН изменяются в объеме при контакте с гидравлическим маслом или эмульсией, что дает положительный эффект при эксплуатации оборудования имеющего значительный срок службы – увеличиваясь на 0,5 – 0,8%, деталь из полиацеталя поддерживает нулевой зазор при износе или овальности штока.
Так же возможно исполнение из фторпласта (PTFE-тефлона) Рис1.

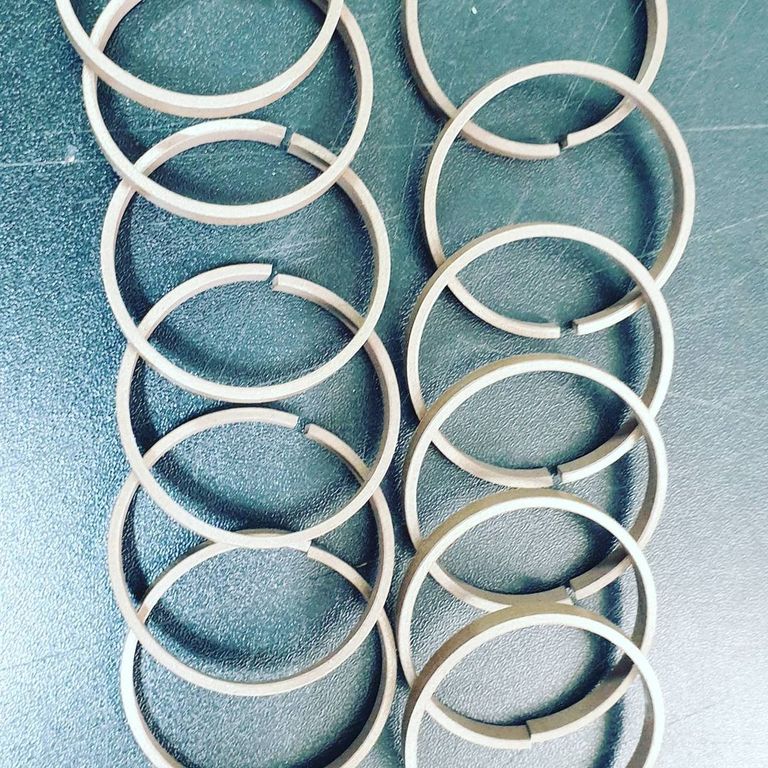

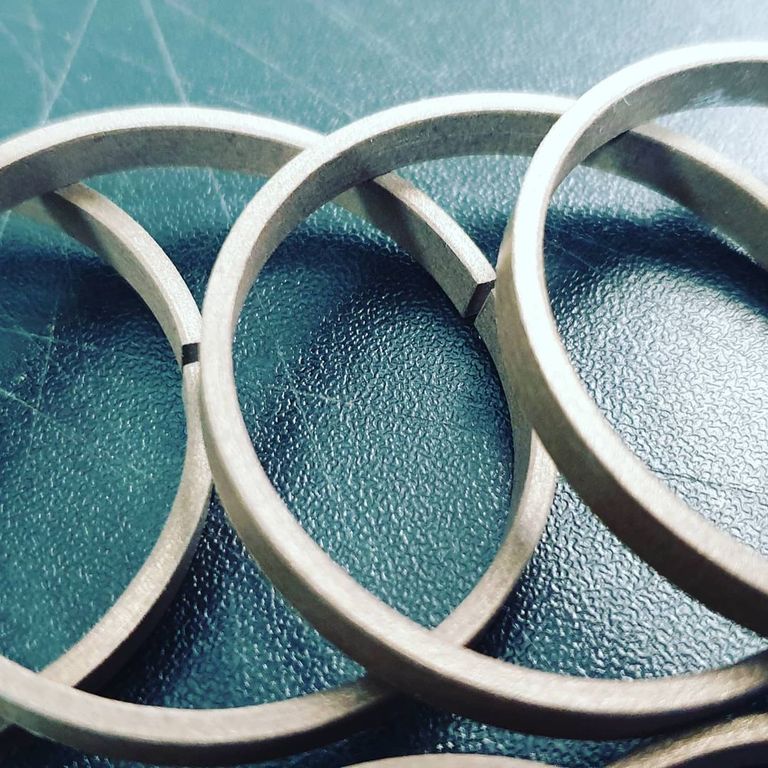

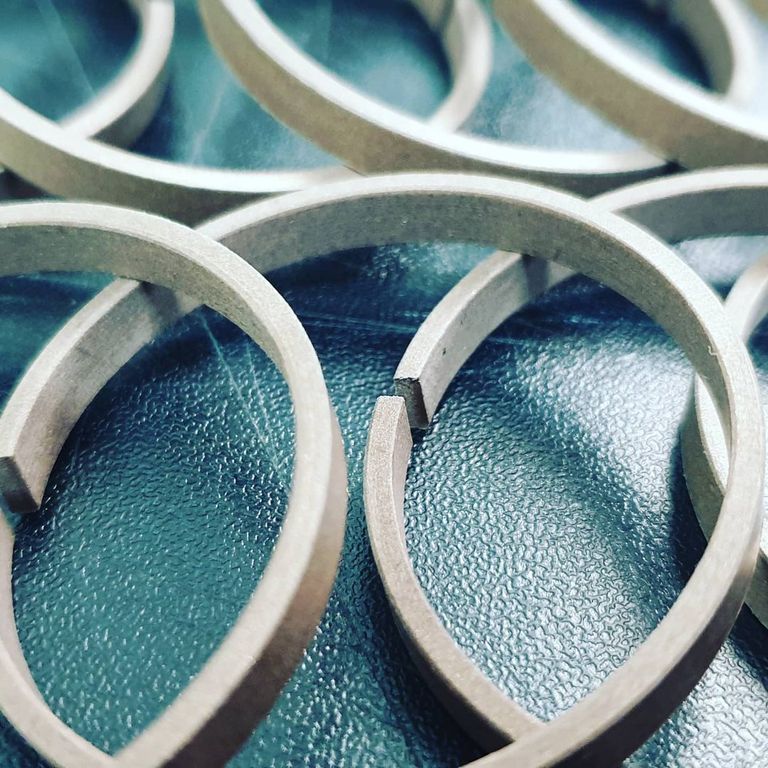

Рис1. Направляющее кольцо из тефлона(PTFE)
Основная область применения пластмассовых колец – предприятия где эксплуатируется и ремонтируется большое количество оборудования или техники, с гидроцилиндрами стандартных типоразмеров.
Схема установки направляющих колец штока(rod) и поршня(piston) показана на Рис.2. Основные размеры поставляемых направляющих приведены в Таблице 1, 2. Если вы не находите интересующие вас размеры, достаточно прислать 3(три) размера направляющего кольца - это внутренний диаметр(d) наружный(D) и ширину(H).

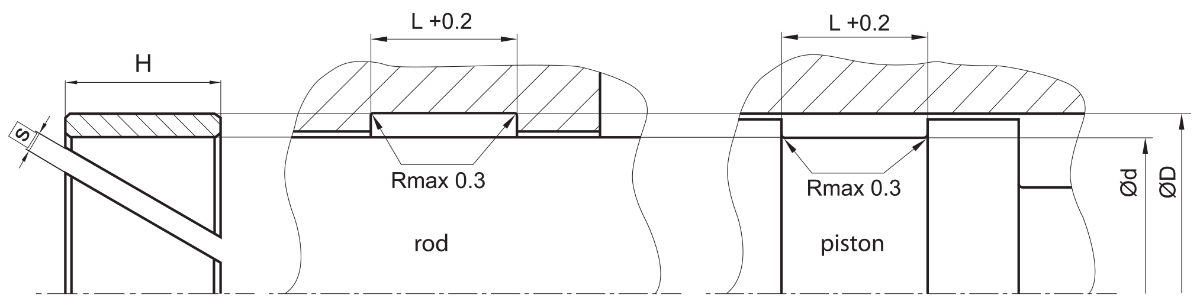

Рис.2 Схема установки направляющих колец для штока(rod) и поршня(piston)
Таблица 1. Основные размеры направляющих колец штока(rod guiding ring)
| d,мм | D,мм | H, мм | d,мм | D,мм | H, мм | d,мм | D,мм | H, мм | ||
| 12,00 | 16,00 | 9,70 | 58,00 | 63,00 | 9,70 | 120,50 | 127,00 | 10,00 | ||
| 15,00 | 19,00 | 8,50 | 58,00 | 63,00 | 15,00 | 125,00 | 131,00 | 12,80 | ||
| 16,00 | 18,00 | 9,70 | 59,00 | 63,00 | 8,00 | 125,00 | 130,00 | 9,70 | ||
| 16,00 | 20,00 | 9,70 | 60,00 | 66,00 | 9,70 | 125,00 | 130,00 | 15,00 | ||
| 16,00 | 19,00 | 5,60 | 60,00 | 66,00 | 12,80 | 129,00 | 135,00 | 19,20 | ||
| 16,00 | 20,00 | 5,60 | 60,00 | 65,00 | 5,60 | 130,00 | 136,00 | 12,80 | ||
| 18,00 | 22,00 | 9,70 | 60,00 | 65,00 | 9,70 | 130,00 | 135,00 | 9,70 | ||
| 20,00 | 26,00 | 9,70 | 60,00 | 65,00 | 20,00 | 130,00 | 135,00 | 15,00 | ||
| 22,00 | 26,00 | 9,70 | 60,00 | 65,00 | 15,00 | 133,50 | 139,70 | 10,00 | ||
| 22,00 | 28,00 | 9,70 | 63,00 | 69,00 | 12,80 | 135,00 | 141,00 | 12,80 | ||
| 25,00 | 29,00 | 9,70 | 63,00 | 65,00 | 9,70 | 135,00 | 160,00 | 9,70 | ||
| 25,00 | 30,00 | 5,60 | 63,00 | 68,00 | 9,70 | 135,00 | 160,00 | 15,00 | ||
| 25,00 | 31,00 | 9,70 | 65,00 | 51,00 | 9,70 | 139,00 | 145,00 | 19,20 | ||
| 26,00 | 30,00 | 9,70 | 65,00 | 71,00 | 12,80 | 140,00 | 146,00 | 12,80 | ||
| 27,00 | 30,00 | 6,00 | 65,00 | 70,00 | 5,60 | 140,00 | 145,00 | 9,70 | ||
| 27,00 | 32,00 | 5,60 | 65,00 | 70,00 | 9,70 | 140,00 | 145,00 | 15,00 | ||
| 27,00 | 32,00 | 9,70 | 65,00 | 70,00 | 15,00 | 145,00 | 151,00 | 12,80 | ||
| 28,00 | 32,00 | 9,70 | 66,00 | 52,00 | 9,70 | 145,00 | 150,00 | 15,00 | ||
| 28,00 | 33,00 | 9,70 | 68,00 | 56,00 | 9,70 | 150,00 | 156,00 | 12,80 | ||
| 28,00 | 33,00 | 5,60 | 70,00 | 76,00 | 12,80 | 150,00 | 155,00 | 9,70 | ||
| 30,00 | 36,00 | 9,70 | 70,00 | 75,00 | 5,60 | 150,00 | 155,00 | 15,00 | ||
| 30,00 | 34,00 | 8,50 | 70,00 | 75,00 | 9,70 | 155,00 | 161,00 | 19,20 | ||
| 30,00 | 34,00 | 9,70 | 70,00 | 76,00 | 19,20 | 155,00 | 160,00 | 20,00 | ||
| 30,00 | 35,00 | 5,60 | 70,00 | 75,00 | 15,00 | 155,00 | 160,00 | 9,70 | ||
| 30,00 | 35,00 | 9,70 | 74,00 | 80,00 | 13,00 | 155,00 | 160,00 | 15,00 | ||
| 32,00 | 36,00 | 9,70 | 75,00 | 81,00 | 12,80 | 160,00 | 166,00 | 19,20 | ||
| 32,00 | 35,00 | 6,00 | 75,00 | 80,00 | 5,60 | 160,00 | 165,00 | 9,70 | ||
| 32,00 | 38,00 | 9,70 | 75,00 | 80,00 | 9,70 | 160,00 | 165,00 | 15,00 | ||
| 34,00 | 40,00 | 9,70 | 75,00 | 81,00 | 19,20 | 165,00 | 171,00 | 19,20 | ||
| 35,00 | 39,00 | 9,70 | 75,00 | 80,00 | 15,00 | 165,00 | 170,00 | 9,70 | ||
| 35,00 | 39,00 | 8,50 | 80,00 | 86,00 | 12,80 | 165,00 | 150,00 | 9,70 | ||
| 35,00 | 40,00 | 5,60 | 80,00 | 85,00 | 9,70 | 165,00 | 170,00 | 15,00 | ||
| 35,00 | 40,00 | 9,70 | 80,00 | 85,00 | 5,60 | 170,00 | 176,00 | 19,20 | ||
| 35,00 | 41,00 | 9,70 | 80,00 | 86,00 | 19,20 | 170,00 | 175,00 | 9,70 | ||
| 36,00 | 60,00 | 9,70 | 80,00 | 86,00 | 25,00 | 170,00 | 175,00 | 15,00 | ||
| 36,00 | 41,00 | 5,60 | 80,00 | 85,00 | 15,00 | 175,00 | 181,00 | 19,20 | ||
| 36,00 | 41,00 | 9,70 | 85,00 | 91,00 | 12,80 | 175,00 | 180,00 | 15,00 | ||
| 36,00 | 42,00 | 9,70 | 85,00 | 90,00 | 5,60 | 175,00 | 180,00 | 9,70 | ||
| 36,00 | 42,00 | 12,70 | 85,00 | 90,00 | 9,70 | 180,00 | 186,00 | 19,20 | ||
| 36,00 | 61,00 | 15,00 | 85,00 | 91,00 | 19,20 | 180,00 | 185,00 | 9,70 | ||
| 38,00 | 62,00 | 9,70 | 85,00 | 90,00 | 15,00 | 180,00 | 185,00 | 15,00 | ||
| 39,00 | 45,00 | 9,70 | 90,00 | 96,00 | 12,80 | 185,00 | 191,00 | 19,20 | ||
| 40,00 | 44,00 | 8,50 | 90,00 | 95,00 | 9,70 | 185,00 | 190,00 | 9,70 | ||
| 40,00 | 45,00 | 9,70 | 90,00 | 96,00 | 19,20 | 185,00 | 190,00 | 15,00 | ||
| 40,00 | 45,00 | 5,60 | 90,00 | 95,00 | 15,00 | 190,00 | 196,00 | 19,20 | ||
| 40,00 | 46,00 | 9,70 | 94,00 | 100,00 | 13,00 | 190,00 | 195,00 | 15,00 | ||
| 40,00 | 45,00 | 15,00 | 95,00 | 101,00 | 12,80 | 195,00 | 201,00 | 19,20 | ||
| 41,00 | 45,00 | 9,70 | 95,00 | 100,00 | 5,60 | 195,00 | 200,00 | 9,70 | ||
| 41,00 | 46,00 | 5,60 | 95,00 | 100,00 | 9,70 | 195,00 | 200,00 | 15,00 | ||
| 43,00 | 48,00 | 5,30 | 95,00 | 101,00 | 19,20 | 200,00 | 206,00 | 19,20 | ||
| 45,00 | 49,00 | 8,50 | 95,00 | 100,00 | 15,00 | 200,00 | 205,00 | 15,00 | ||
| 45,00 | 50,00 | 5,60 | 100,00 | 106,00 | 12,80 | 205,00 | 211,00 | 19,20 | ||
| 45,00 | 50,00 | 9,70 | 100,00 | 105,00 | 5,60 | 210,00 | 216,00 | 19,20 | ||
| 45,00 | 51,00 | 12,70 | 100,00 | 105,00 | 9,70 | 215,00 | 221,00 | 19,20 | ||
| 45,00 | 50,00 | 12,00 | 100,00 | 106,00 | 19,20 | 220,00 | 226,00 | 19,20 | ||
| 46,00 | 50,00 | 9,70 | 100,00 | 105,00 | 15,00 | 225,00 | 231,00 | 19,20 | ||
| 49,00 | 55,00 | 9,70 | 105,00 | 111,00 | 12,80 | 230,00 | 236,00 | 19,20 | ||
| 50,00 | 56,00 | 9,70 | 105,00 | 110,00 | 9,70 | 235,00 | 241,00 | 19,20 | ||
| 50,00 | 55,00 | 9,70 | 105,00 | 110,00 | 25,00 | 240,00 | 246,00 | 19,20 | ||
| 50,00 | 55,00 | 20,00 | 105,00 | 110,00 | 15,00 | 245,00 | 251,00 | 19,20 | ||
| 50,00 | 56,00 | 12,70 | 105,50 | 110,00 | 8,00 | 250,00 | 256,00 | 19,20 | ||
| 50,00 | 55,00 | 15,00 | 109,00 | 115,00 | 19,20 | 255,00 | 261,00 | 19,20 | ||
| 52,00 | 57,00 | 5,30 | 110,00 | 116,00 | 12,80 | 260,00 | 266,00 | 19,20 | ||
| 53,00 | 59,00 | 9,70 | 110,00 | 115,00 | 9,70 | 265,00 | 271,00 | 19,20 | ||
| 55,00 | 61,00 | 9,70 | 110,00 | 115,00 | 15,00 | 270,00 | 276,00 | 19,20 | ||
| 55,00 | 59,00 | 8,50 | 115,00 | 121,00 | 12,80 | 275,00 | 281,00 | 19,20 | ||
| 55,00 | 60,00 | 5,60 | 115,00 | 120,00 | 9,70 | 280,00 | 286,00 | 19,20 | ||
| 55,00 | 60,00 | 9,70 | 115,00 | 120,00 | 15,00 | 285,00 | 291,00 | 19,20 | ||
| 55,00 | 60,00 | 15,00 | 119,00 | 125,00 | 19,20 | 290,00 | 296,00 | 19,20 | ||
| 56,00 | 61,00 | 9,70 | 120,00 | 126,00 | 12,80 | 295,00 | 301,00 | 19,20 | ||
| 56,00 | 62,00 | 12,70 | 120,00 | 125,00 | 9,70 | 300,00 | 306,00 | 19,20 | ||
| 57,00 | 63,00 | 13,00 | 120,00 | 125,00 | 14,80 | |||||
| 58,00 | 63,00 | 5,60 | 120,00 | 125,00 | 15,00 |
Таблица 2. Основные размеры направляющих колец поршня(piston guiding ring)
| D, мм | d, мм | H, мм | D, мм | d, мм | H, мм | D, мм | d, мм | H, мм | ||
| 16,00 | 12,00 | 9,70 | 100,00 | 96,00 | 12,80 | 200,00 | 194,00 | 19,20 | ||
| 20,00 | 16,00 | 9,70 | 105,00 | 99,00 | 12,80 | 205,00 | 199,00 | 19,20 | ||
| 25,00 | 21,00 | 9,70 | 110,00 | 104,00 | 12,80 | 210,00 | 204,00 | 19,20 | ||
| 30,00 | 26,00 | 9,70 | 112,00 | 106,00 | 12,70 | 215,00 | 209,00 | 19,20 | ||
| 32,00 | 28,00 | 9,70 | 115,00 | 109,00 | 12,80 | 220,00 | 214,00 | 19,20 | ||
| 35,00 | 31,00 | 9,70 | 120,00 | 114,00 | 12,80 | 225,00 | 219,00 | 19,20 | ||
| 60,00 | 36,00 | 9,70 | 125,00 | 119,00 | 12,80 | 230,00 | 224,00 | 19,20 | ||
| 65,00 | 61,00 | 9,70 | 130,00 | 124,00 | 12,80 | 235,00 | 229,00 | 19,20 | ||
| 50,00 | 44,00 | 9,70 | 135,00 | 129,00 | 12,80 | 240,00 | 234,00 | 19,20 | ||
| 55,00 | 49,00 | 12,80 | 140,00 | 134,00 | 12,80 | 245,00 | 239,00 | 19,20 | ||
| 60,00 | 56,00 | 12,80 | 145,00 | 139,00 | 12,80 | 250,00 | 244,00 | 19,20 | ||
| 63,00 | 57,00 | 12,80 | 150,00 | 144,00 | 12,80 | 255,00 | 249,00 | 19,20 | ||
| 65,00 | 59,00 | 12,80 | 155,00 | 149,00 | 19,20 | 260,00 | 254,00 | 19,20 | ||
| 70,00 | 66,00 | 12,80 | 160,00 | 154,00 | 19,20 | 265,00 | 259,00 | 19,20 | ||
| 76,00 | 68,00 | 12,80 | 165,00 | 159,00 | 19,20 | 270,00 | 264,00 | 19,20 | ||
| 75,00 | 69,00 | 12,80 | 170,00 | 164,00 | 19,20 | 275,00 | 269,00 | 19,20 | ||
| 80,00 | 76,00 | 12,80 | 175,00 | 169,00 | 19,20 | 280,00 | 274,00 | 19,20 | ||
| 85,00 | 79,00 | 12,80 | 180,00 | 174,00 | 19,20 | 285,00 | 279,00 | 19,20 | ||
| 90,00 | 86,00 | 12,80 | 185,00 | 179,00 | 19,20 | 290,00 | 284,00 | 19,20 | ||
| 93,00 | 87,00 | 12,80 | 190,00 | 184,00 | 19,20 | 295,00 | 289,00 | 19,20 | ||
| 95,00 | 89,00 | 12,80 | 195,00 | 189,00 | 19,20 | 300,00 | 294,00 | 19,20 |
