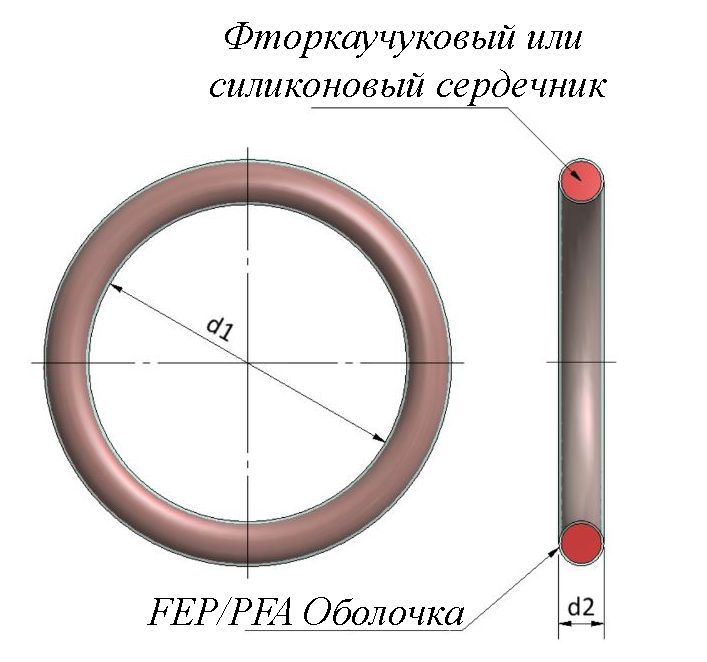

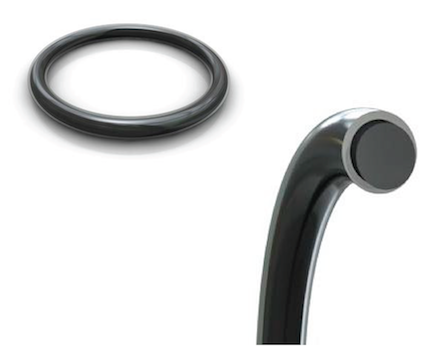

FEP/PFA/РФК капсулированные кольца – это уплотнительные элементы, состоящие из сердечника изготовленного из эластомера, покрытого бесшовной оболочкой, выполненной из модифицированного фторопласта (PTFE-beschichtet), рамзеры колец регламентируются по DIN 3771 или в редких случаях по ГОСТ 9833-73.
Сердечник изготавливается из фторкаучука FKM (FPM, Viton) или из силиконового каучука (MVQ), обеспечивает равномерное предварительное натяжение по уплотняющей поверхности. Бесшовная оболочка(капсула), выполненная из FEP (Ф-4МБ) (фторированный этилен-пропилен ФЭП) или PFA (Перфторалкоксидный полимер ПФА (Ф-50)), надежно защищает сердечник от агрессивных сред. В немецком оборудовании данная позиция имеет обозначение: PTFE-beschichtet с защитным фторопластовым покрытием.
Резино-фторопластовые кольца (encapsulated O-rings) используются исключительно как статические уплотнения, поскольку движение или абразивная среда могут разрушить защитный корпус.
Бесшовная оболочка (капсула) из перфторалкокси PFA или фторированного этилен-пропилена FEP усиливает защиту уплотнений при эксплуатации в агрессивных средах, защищает сердцевину кольца от воздействия высоких температур, так же изредка используется в обозначениях марикорвка FEP-ummant. Капсула из тефлона PTFE обладает уникальными антифрикционными свойствами (во многих случаях, тефлоновые уплотнения могут работать без смазки), а по химической стойкости превосходит все известные материалы.
Каждая комбинация материалов имеет свои характерные особенности и область применения:
- FEP/Viton – наилучшие уплотнительные свойства, за счет минимальной остаточной деформации. Рабочие температуры – от -20ºС до +200ºС.
- PFA/Viton – преимущество этой комбинации в ее высокой стойкости к истиранию, диапазон температур такой же, как и у предыдущего материала.
- FEP/Silicone – при меньшей, чем у витона упругости, силиконовая основа снижает нижнюю планку рабочей температуры до -60ºС.
- PFA/Silicone – комбинация с максимально широкими температурными пределами – от -60ºС до +260ºС.
Силикон или витон покрытые бесшовной оболочкой из тефлона PTFE сохраняют эластичность основы, приобретая при этом уникальную химическую стойкость. Эта комбинация применима в пищевой и фармацевтической промышленности, где требуется гигиеничность и химическая нейтральность материалов уплотнений.
На сегодняшний день некоторые отечественные производители капсулированных колец КЭФО изготавливают их по ТУ 2249-006-37424672-2006-2010 и ТУ 2513-013-34724672-2010-2019. Марикровка Ф4МБ сообщает нам о фторполастовой оболочке. Материали сердечника с абриваютурой С70 обозначает силикон твердростю 70 единиц, а с обозначеним Ф70 - фторкаучук. Мы готовы предоставить лучшие условия как по цене, так и по срокам изготовления капсулированных колец РФК.

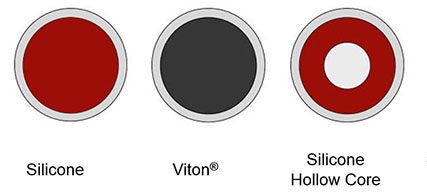

Наша компания имеет возможность изготавливать кольца во фторопластовой оболочке с внутренним диаметром от 8мм и диаметром сечения кольца (CS) от 1,78мм до 31.8мм. Сечение кольца может быть помимо круглого - квадратное, прямоугольное, овальное, D-образное либо по чертежу заказчика. Сердечник может быть как цельным, так и с отверстием.
Для заказа интересующего вас капсулированного кольца достаточно указать внутренний диаметр кольца, материал сердечника(фторкаучук или силикон), а так же диаметр сечения и материал защитной оболочки FEP или PFA.
Основные размеры колец соответствуют стандартам:
- AS 568
- BS 4518
- GB/T 3452.1
- JIS B2401
- SMS 1586
- JASO F404
- ГОСТ 9833-73
Примеры обозначения капсулированных колец РФК
- кольцо капсулированное FEP/FPM 203.2*11.0 (203,2 - внутренний диаметр кольца в мм, 11.00 - диаметр сечения кольца в мм)
- кольцо капсулированное FEP/FPM 247*5.33
- кольцо капсулированное РФК 165-170-36 -С50-Ф4МБ
- кольцо 209,14-216,2-3,53-С70-Ф4МБ
- кольцо капсулированное РФК 177.17*5.33 -ИРП-1267-Ф4МБ
- кольцо RO 221*2,2 PFA/MVQ ТУ: 22.19.73-001-21402337-2018
- кольцо FEP/FPM 756*7.0 ТУ: 22.19.73-001-21402337-2018
- Капсулированное кольцо PFA / Silicone 510x1,1/4“ (510x31,7 mm)
-
O-ring 1162х8 FEP/Viton
-
O-ring 1182х8 FEP/Viton
-
O-ring 1192х8 FEP/Viton
- Кольцо 102- 110- 46 КЭФО (РФК) ТУ 2249-006-37424672-2006
- О-кольцо FEP/SI 31,34х3,53 и О-кольцо FEP/SI 72,39х5,33 применяются для серийного производства защитных и предохранительных клапанов. Данные кольца прошли все необходимые испытания на предприятиях заказчиков. Более подробно чиайте здесь.
