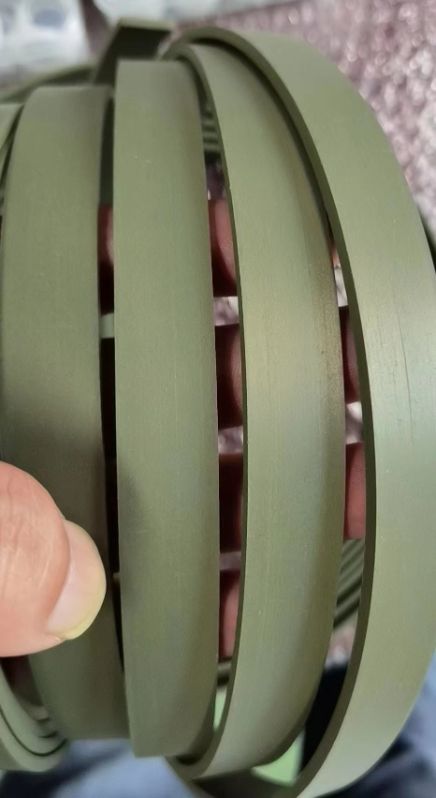

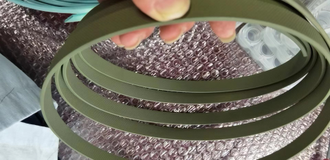

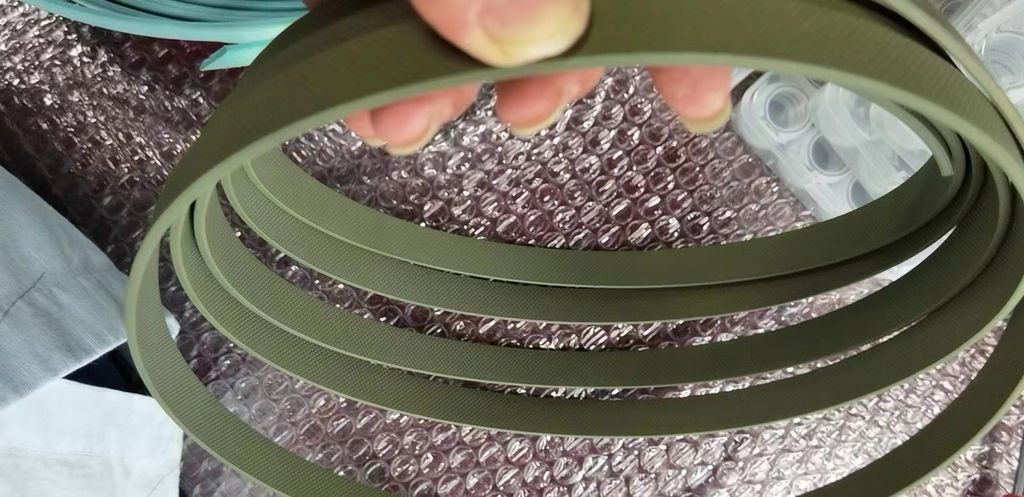

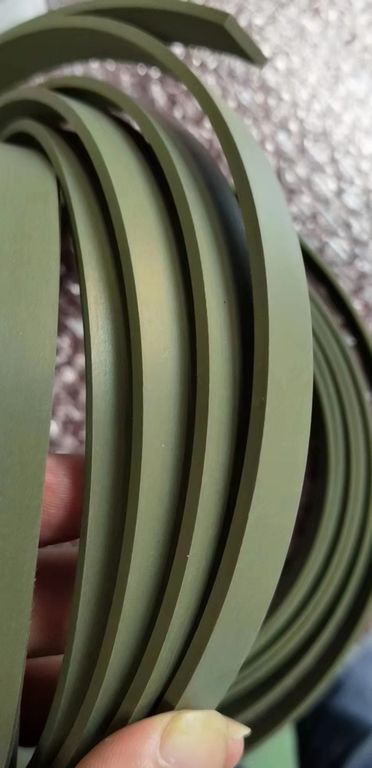

Направляющая лента применяется для центровки поршней и штоков гидроцилиндров и предотвращения прямого контакта металл/металл в парах трения. Общепринятая маркировка PTFE обозначает материал ленты – политетрафторэтилен, он же фторопласт, известный также у нас и за рубежом под торговой маркой "Тефлон".
Рабочая температура – от - 90, до + 300 °C
Применяемые разновидности тефлоновой ленты:
- PTFE-Bronze (BR) – материал с включением частиц бронзы, используется для оборудования работающего в условиях высоких температур,
- PTFE-Carbon © – углеродсодержащий материал применяемый для мягких трущихся поверхностей и гидравлических жидкостей на водной основе,
- PTFE-Carbon/Graphite (CG) – лента с содержанием графита, обладающая высокими скользящими свойствами при сухом трении.
Заказать ленту можно в бухте, что удобно при самостоятельной нарезке колец, или в виде готовых изделий. В последнем случае, стоимость материала не будет увеличена.
Довольно часто в технической документации встречается наименование RPTFE. RPTFE - это наполненный фторопласт(PTFE). Наполнения могут быть различные, например: стекло, бронза, карбон, молибден и тд.
У импортных производителей ленты, она может называться ATS-N Wear Ring и иметь подобную маркировку для заказа ATS-N 155x160x14,8 B40 A или ATS-N 155x160x14,8 CGR A, в зависимости от добавок в фторопласте.
Тефлоновый материал незаменим для спецтехники и оборудования, работающего при высоких температурах. Кроме термостойкости, он обладает рядом уникальных эксплуатационных характеристик:
- низкое сопротивление трению (в том числе, сухому),
- отсутствие залипания в начале движения,
- высокая износостойкость,
- способность к поглощению вибраций
Таблица распостраннеых размеров, толщина и высота может быть любых размеров.
|
Высота ленты |
Толщина ленты |
|
2,4 |
1,5 |
|
3 |
1,5 |
|
3,2 |
1,5 |
|
5,5 |
1,5 |
|
8 |
1,5 |
|
10 |
1,5 |
|
4 |
2 |
|
6,3 |
2 |
|
8 |
2 |
|
9,7 |
2 |
|
10 |
2 |
|
12 |
2 |
|
15 |
2 |
|
20 |
2 |
|
25 |
2 |
|
30 |
2 |
|
35 |
2 |
|
40 |
2 |
|
45 |
2 |
|
4,1 |
2,5 |
|
5,5 |
2,5 |
|
6,1 |
2,5 |
|
9,5 |
2,5 |
|
9,7 |
2,5 |
|
9,9 |
2,5 |
|
10 |
2,5 |
|
12 |
2,5 |
|
12,8 |
2,5 |
|
15 |
2,5 |
|
20 |
2,5 |
|
25 |
2,5 |
|
30 |
2,5 |
|
35 |
2,5 |
|
40 |
2,5 |
|
10 |
3 |
|
15 |
3 |
|
20 |
3 |
|
25 |
3 |
|
30 |
3 |
|
35 |
3 |
|
40 |
3 |
|
10 |
4 |
|
15 |
4 |
|
20 |
4 |
|
25 |
4 |
|
30 |
4 |
|
35 |
4 |
|
40 |
4 |
