Уплотнительные манжеты Morgoil для подшипников жидкостного трения

MORGOIL

ЦЕНЫ ПО ЗАПРОСУ НА ПОЧТУ

Описание

Уплотнения для подшипников ПЖТ MORGOIL®

Подшипники торговой марки MORGOIL® производственной компании Morgan Construction - это подшипники ПЖТ (подшипник жидкостного трения) с масляной пленкой высшего качества, используемые в прокатных станах для металлургической промышленности с начала 1930-х годов. В 1970-е годы и 1980-е годы Morgan Construction, компания-предшественник Primetals Technologies, разработала втулки KL®. Данная технология улучшила производительность оборудования по точности прокатки, а технология уплотнений DF® устранила утечку масла. В чрезвычайно конкурентные 1990-е годы, компания инвестировала в единственную в мире установку для испытаний подшипников с масляной пленкой опорных роликов. Благодаря использованию этого средства и сгенерированные проектные данные, инженеры MORGOIL разработали втулку KLX® для увеличения несущей способности подшипников и обеспечения более экономичного решения.
KLX — это новейшая эволюция Подшипников MORGOIL® (МОРГОЙЛ), которая намного технологичнее предыдущей KL версии. KLX предлагает более высокую нагрузку для подшипников того же размера, и меньшее количество частей для упрощения технического обслуживания и сократить как первоначальные, так и эксплуатационные расходы.

На рисунке 1 изображена схема ПЖТ в подушках валков прокатного стана

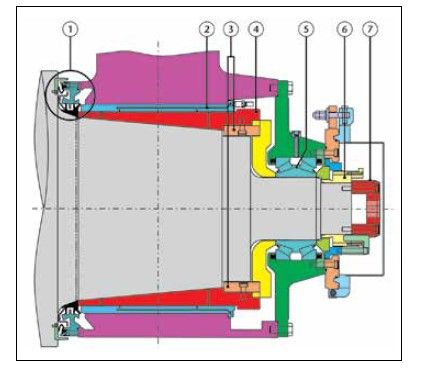

Рис1. Схема подшипникового узла в подушках валков прокатного стана.

Где 1 – специальная манжета для уплотнения ПЖТ; 2 – высокопрочная баббитовая втулка; 3 – крепление для втулки и ролика; 4 – тонкостенная втулка; 5 – безкорпусной упорный подшипник; 6 - съемная гидравлическая опора; 7 - концевой адаптер ролика.
Чрезвычайно важно чтобы ПЖТ был защищён от внешних факторов таких как окалина, технологическая пыль и тп. Для этого были разработаны специальные уплотнения(манжеты) (См. Рис2.).

fluid friction bearing

Рисунок 2. Основное уплотнение ПЖТ

Помимо основного уплотнения в конструкции предусмотрено торцевое уплотнение по типу frontseals VE (см. Рис.3)

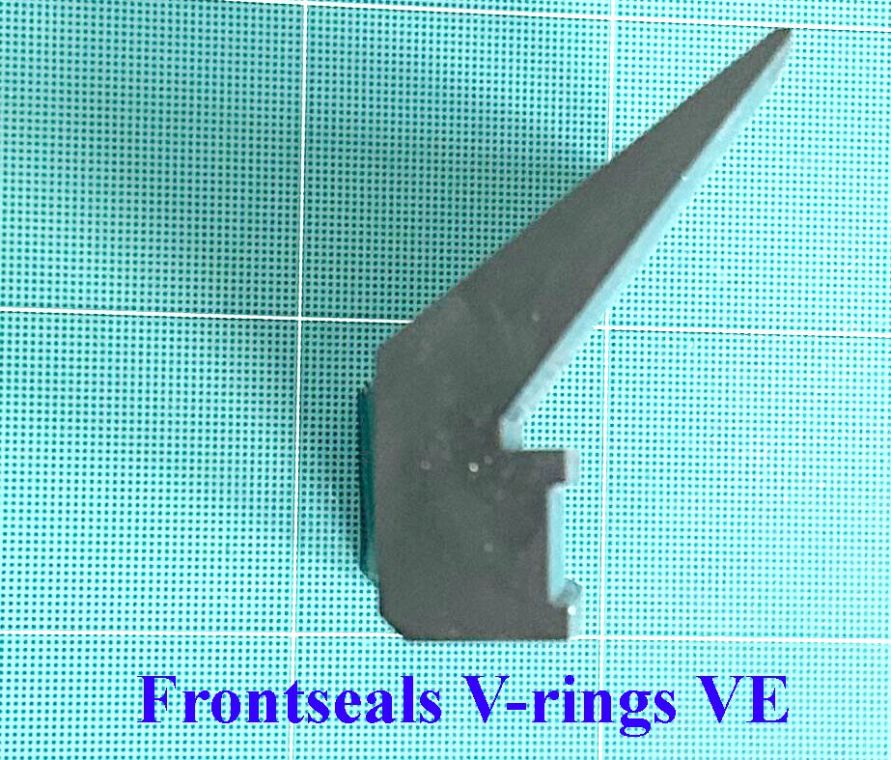

Рисунок 3. Торцевое уплотнение тип frontseal VE

Наша компания занимается поставками уплотнений для ПЖТ подушек валков прокатных станов. При возникновении потребности в данных уплотнениях просьба обращаться по почте: info@hydrohype.ru

Таблица 1. Номенклатурный ряд поставляемых уплотнений от Моргойл

NECK SEAL
No	Номер чертежа	Rev.	Наименование
1	10297708	D	MORGOIL NECK SEAL 30DF
2	10316995	J	MORGOIL NECK SEAL 74/76SB
3	10324343	K	MORGOIL NECK SEAL 52KLX/54KL HD
4	10325283	G	MORGOIL NECK SEAL 70KLX/72KL SB
5	10337957	F	MORGOIL NECK SEAL 48KLX/50KL HD
6	10337990	C	MORGOIL NECK SEAL 38KLX/40KL SB
7	10338045	F	MORGOIL NECK SEAL 80KLX/82KL HD
8	10344308	G	MORGOIL NECK SEAL 58KLX/60KL HD
9	10348415	D	MORGOIL NECK SEAL 54KLX/56KL HD
10	133754-38	E	MORGOIL NECK SEAL 38DF
11	10349266	E	MORGOIL NECK SEAL 38KL HD SPECIAL
12	10356270	E	MORGOIL NECK SEAL 34KLX/36KL HD
13	10357660	C	MORGOIL NECK SEAL 46KLX/48KL HD
14	10358377	B	MORGOIL NECK SEAL 32KLX/34KL HD
15	10362243	E	MORGOIL NECK SEAL 42KLX/44KL HD
16	10367057	D	MORGOIL NECK SEAL 56KLX HD
17	10367109	C	MORGOIL NECK SEAL 36*31 HD
18	10370682	D	MORGOIL NECK SEAL 82KLX/84KL HD
19	10376546	D	MORGOIL NECK SEAL 40KLX/42KL HD
20	10385524	C	MORGOIL NECK SEAL 74/76SB
21	10385542	B	MORGOIL NECK SEAL 50KLX/52KL HD
22	10396082	A	MORGOIL NECK SEAL 69*48 HD
23	10386723	B	MORGOIL NECK SEAL 56KL HD SPECIAL
24	10396032	C	MORGOIL NECK SEAL 66KLX/68KL HD
25	10396130	A	MORGOIL NECK SEAL 48X
26	10396206	C	MORGOIL NECK SEAL 76KLX/78KL HD
27	10398685 131525-12	A	MORGOIL NECK SEAL 12X
28	10398686 131535-16	A	MORGOIL NECK SEAL 16X
29	10398687 131062-18	A	MORGOIL NECK SEAL 18X
30	10398688 131233-44	A	MORGOIL NECK SEAL 44X
31	10398689 131233-50	A	MORGOIL NECK SEAL 50X
32	10398690 131728-56	A	MORGOIL NECK SEAL 56X
33	131233-48	G	MORGOIL NECK SEAL 48X
34	131532-14	C	MORGOIL NECK SEAL 14X
35	133273A	D	MORGOIL NECK SEAL 54DF
36	133332-48	G	MORGOIL NECK SEAL 48DF
37	133340-50	F	MORGOIL NECK SEAL 50DF
38	133344-56	G	MORGOIL NECK SEAL 56DF
39	133346-60	C	MORGOIL NECK SEAL 60DF
40	133647A	F	MORGOIL NECK SEAL 44DF
41	133649A	D	MORGOIL NECK SEAL 46DF
42	133655A	D	MORGOIL NECK SEAL 52DF
43	133756-40	E	MORGOIL NECK SEAL 40DF
44	133926-56	G	MORGOIL NECK SEAL 56DF SPECIAL
45	321481-68	O	MORGOIL NECK SEAL 68X
46	323886-68	E	MORGOIL NECK SEAL 68DF
47	10402372	G	MORGOIL NECK SEAL 70KLX/72KL HD
48	131233-54	F	MORGOIL NECK SEAL 54X
49	10505110	A	MORGOIL NECK SEAL 54X
50	10505109	A	MORGOIL NECK SEAL 48X
51	10505230	A	MORGOIL NECK SEAL 1180*880 HD
52	10302063	A	MORGOIL NECK SEAL 12DF
53	10410044	A	MORGOIL NECK SEAL 1120HD
54	10504504	A	MORGOIL NECK SEAL 650HD
55	10009752	D	MESTOIL NECK SEAL 42 X 30 DF
56	131233-46	C	MORGOIL NECK SEAL 46 X
57	131233-52	F	MORGOIL NECK SEAL 52 X
58	131538-10	D	MORGOIL NECK SEAL 10 X
59	134010A	C	MORGOIL NECK SEAL 48 DF SPECIAL
60	133750-32	E	MORGOIL NECK SEAL 32 DF
61	10239778	E	MORGOIL NECK SEAL 18DF

ROLLING MILL SEAL
No	Drawing number	Rev.	Specification
1	10008484	A	8"
2	10008534	B	6"
3	M421896A	A	S8"
4	M421898A	A	S6"
5	10089630		10"
6	10085300	C	SEAL, "WALKER" NM48'80
7	M430488A		SEAL W/RETAINING RING

COOLANT SEAL
No	Drawing number	Rev.	Specification
1	134168A	C	MORGOIL COOLANT SEAL 36/38/40
2	133943A	A	MORGOIL COOLANT SEAL 44
3	134130A	A	MORGOIL COOLANT SEAL 46
4	133889A	B	MORGOIL COOLANT SEAL 48&52
5	133882A	E	MORGOIL COOLANT SEAL 50,54&56
6	134564A		MORGOIL COOLANT SEAL 68
7	10321642	B	MORGOIL COOLANT SEAL 70,72&76
8	10377962	A	MORGOIL COOLANT SEAL 58
9	10098964	B	MORGOIL COOLANT SEAL 64
10	10317011	A	MORGOIL COOLANT SEAL 80&82
11	10396212	A	MORGOIL COOLANT SEAL 76KLX
12	10259073	B	MORGOIL COOLANT SEAL 48SF SPECIAL

CHANNEL SEAL
No	Drawing number	Rev.	Specification
1	321263A		SEAL,OIL,CHANNEL 10"
2	131526B		SEAL,OIL,CHANNEL 12"
3	321262A		SEAL,OIL,CHANNEL 14"
4	321256A		SEAL,OIL,CHANNEL 16"
5	321261A		SEAL,OIL,CHANNEL 18"
