Импортные пневмоприводы (Festo, SMC, Camozzi, устройства китайских производителей), составляют большую часть оборудования, находящегося в эксплуатации. Наши станки закупленные в Австрии, отлично подходят для выпуска уплотнений по стандартам ISO и DIN. В программное обеспечение встроен каталог профилей уплотнений, включающий в себя более сотни вариантов. Мы можем производить штоковые и поршневые уплотнения используя техническую документацию прилагающуюся к оборудованию или по каталогам компаний – ведущих производителей аналогичной продукции, в т.ч. Aston Seal, Simrit, Kastas, Hallite, Parker. В том редком случае, когда возможностей нашего оборудования недостаточно для выполнения эксклюзивного заказа – мы поставляем оригинальные манжеты, изготовленные в Европе.

Для заказа Bi-directional rod wiper with hook for pneumatic cylinders (пневматической манжеты) достаточно прислать интересующий вас размер или каталожный номер нам на почту или связаться с нами по телефону.

Импортные пневмоприводы (Festo, SMC, Camozzi, устройства китайских производителей), составляют большую часть оборудования, находящегося в эксплуатации. Наши станки закупленные в Австрии, отлично подходят для выпуска уплотнений по стандартам ISO и DIN. В программное обеспечение встроен каталог профилей уплотнений, включающий в себя более сотни вариантов. Мы можем производить штоковые и поршневые уплотнения используя техническую документацию прилагающуюся к оборудованию или по каталогам компаний – ведущих производителей аналогичной продукции, в т.ч. Aston Seal, Simrit, Kastas, Hallite, Parker. В том редком случае, когда возможностей нашего оборудования недостаточно для выполнения эксклюзивного заказа – мы поставляем оригинальные манжеты, изготовленные в Европе.

Для заказа Bi-directional rod wiper with hook for pneumatic cylinders (пневматической манжеты) достаточно прислать интересующий вас размер или каталожный номер нам на почту или связаться с нами по телефону.
Описание
Описание

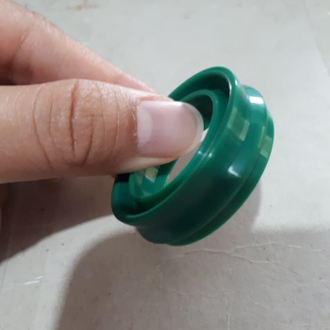

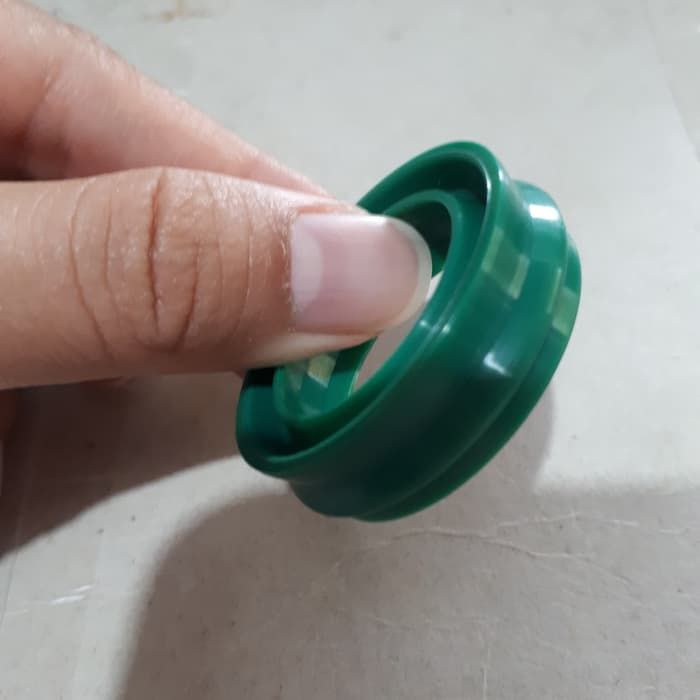

На Рис. 1 изображена наиболее распространенная штоковая пневматическая манжета изготовленая из полиуретана(PU).

Пневматическая манжета изготовленная из полиуретана(PU) тип AU NIPSL, K51

Рис.1 Полиуретановая штоковая пневматическая манжета тип AU NIPSL(Simrit), K51(Kastas), WIFC2 Festo, Hallite 851, Parker Ultrathan® P5008: ET, EU, E7 ,E8; NORDEX ANDW, RCA (Aston Seal), Busak+Shamban TRELLEBORG (B+S) ARAA , BWH


Основные размеры данного типа уплотнений представлены в таблице 1 и Рис.2.

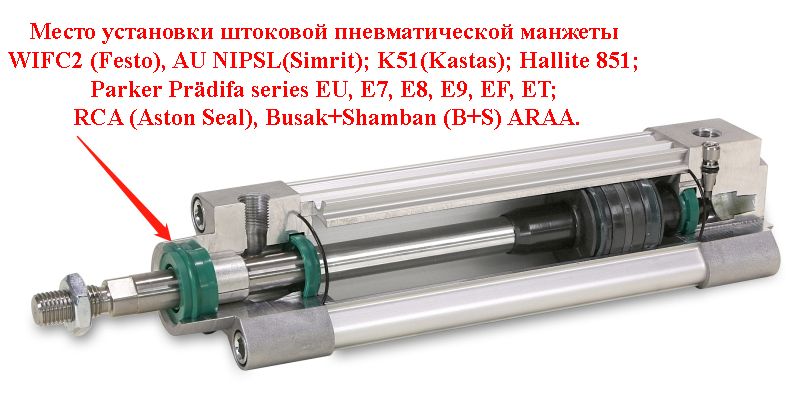

Рис.2 Схема установки полиуретановой пневматической манжеты штока


Таблица 1. Основные размеры и стоимость уплотнений типа AU NIPSL(Simrit); K51(Kastas); Hallite 851; Parker Prädifa series EU, E7, E8, E9, EF, ET; RCA (Aston Seal), Busak+Shamban (B+S) ARAA.

Артикул по Kastas Артикул общепринятый Размеры d, мм D, мм H, мм L1, мм L2, мм R, мм f, мм Стоимость за 1шт, руб Наличие
K51-010 EU 1018 10X18X10.7 10 18 10.7 8.8 13 1.1 1.5 640,00 В наличии
K51-012/2 EU 1219 12X19X10 12 19 10 7.7 12 1 1.5 640,00 В наличии
K51-012/1 EU 1205 12X20X10.7 12 20 10.7 8.8 13 1.1 1.5 640,00 В наличии
K51-012 EU 1222 12X22X10.7 12 22 10.7 8.8 13 1.1 1.5 640,00 В наличии
K51-014 EU 1424 14X24X10.7 14 24 10.7 8.8 13 1.1 1.5 660,00 В наличии
K51-016 EU 1626 16X26X10.7 16 26 10.7 8.8 13 1.1 1.5 720,00 В наличии
K51-018/1 EU 1826 18X26X10.7 18 26 10.7 8.8 13 1.1 1.5 730,00 В наличии
K51-018 EU 1828 18X28X10.7 18 28 10.7 8.8 13 1.1 1.5 730,00 В наличии
K51-020 EU 2030 20X30X10.7 20 30 10.7 8.8 13 1.1 1.5 750,00 В наличии
K51-022 EU 2232 22X32X11.2 22 32 11.2 9.4 14 1.4 2 770,00 В наличии
K51-025 EU 2535 25X35X11.2 25 35 11.2 9.4 14 1.4 2 790,00 В наличии
K51-030 EU 3040 30X40X11.2 30 40 11.2 9.4 14 1.4 2 830,00 В наличии
K51-032 EU 3242 32X42X11.2 32 42 11.2 9.4 14 1.4 1.5 840,00 В наличии
K51-035 EU 3545 35X45X11.2 35 45 11.2 9.4 14 1.4 2 880,00 В наличии
K51-040 EU 4050 40X50X11.2 40 50 11.2 9.4 14 1.4 2 930,00 В наличии
K51-045 EU 4555 45X55X12.2 45 55 11.2 10.4 15 1.8 2 980,00 В наличии
K51-050 EU 5060 50X60X12.2 50 60 11.2 10.4 15 1.8 2 1030,00 В наличии
K51-063 EU 6375 63X75X13 63 75 13 11.4 16 1.8 2 1080,00 В наличии


У пневмоцилиндров FESTO (например в серии DNC (32-PPV-A; 40-25 PPV или 100-100-PPV), DSBF, DSBC (80-300-PPVA-P2) ) манжеты Wiper seal WIFC2 имеют следующие артикульные номера:

  • WIFC2-20X30X10,7-TPE-U 645266
  • WIFC2-25X35X11,2-TPE-U 232938
  • WIFC2-25X35X11,2-TPE-U 645267
  • WIFC2-12X22X10,7-TPE-U 240992
  • WIFC2-12X22X10,7-TPE-U 645264
  • WIFC2-32X42X11,2-TPE-U 673133
  • WIFC2-16X26X10,7-TPE-U 645265
  • WIFC2-16X26X10,7-TPE-U 232275
  • WIFC2-32X42X11,2-TPE-U 645490
  • WIFC2-20X30X10,7-TPE-U 229860

Так же например в пневмоцилиндре Camozzi 40N6N050A0100-RC3 устанавливается манжета артикулом EU 2030.

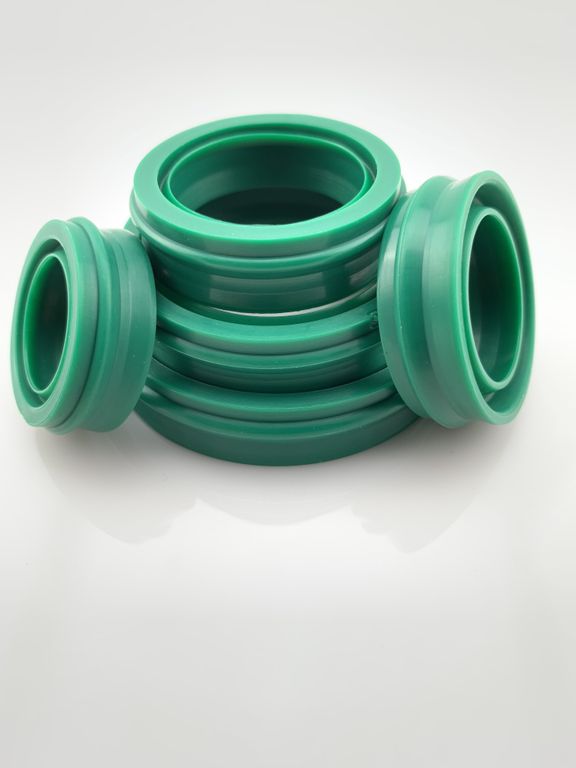

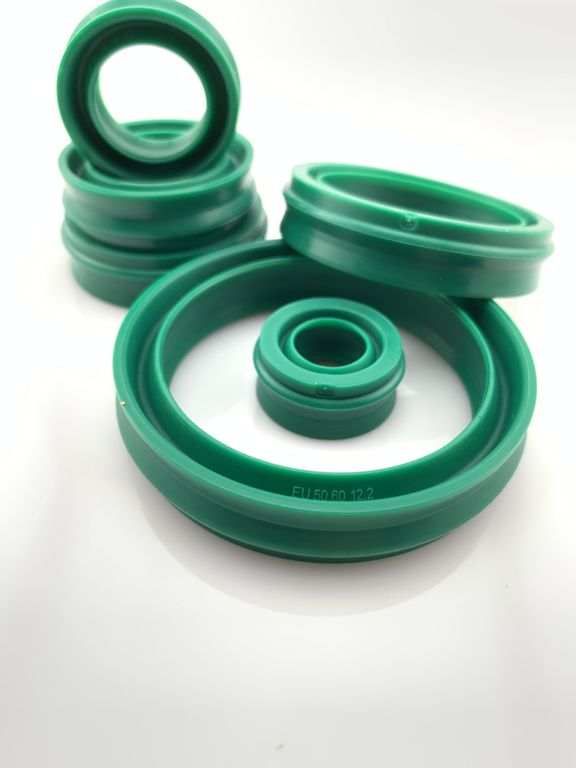

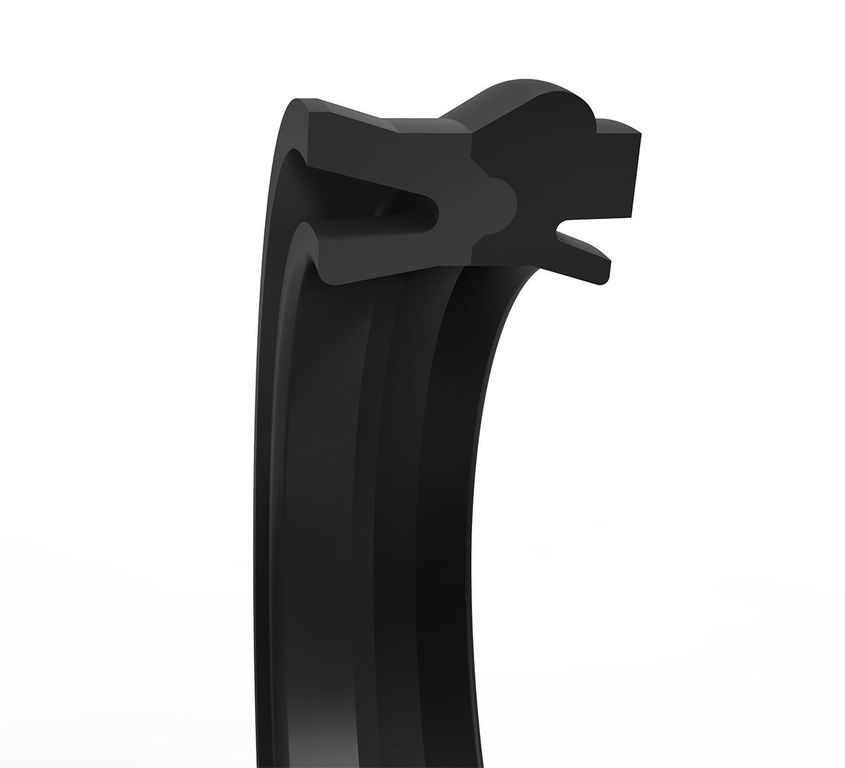

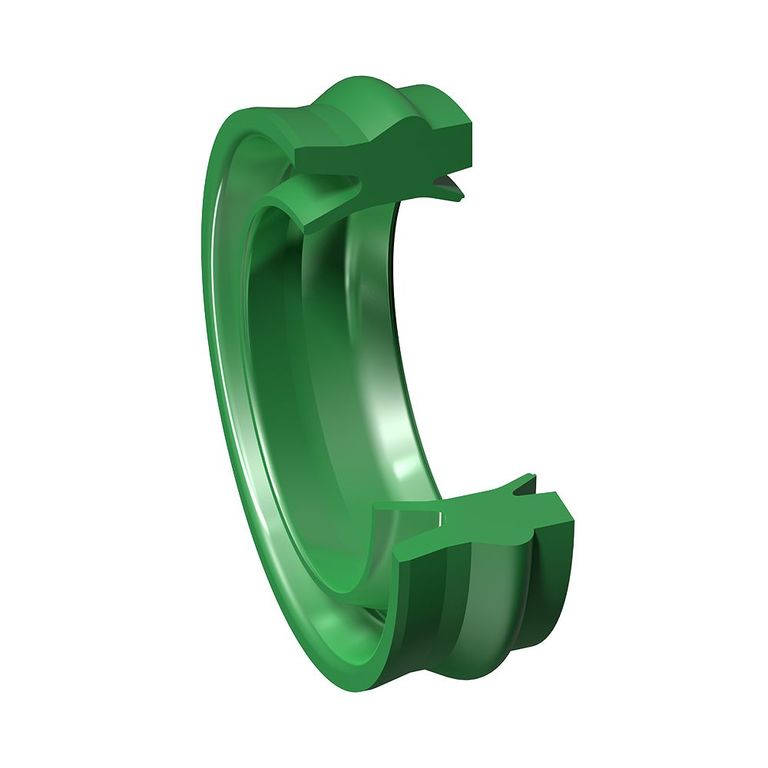

Ниже на фото представлены манжеты:

RCA (Aston Seal) - серго цвета, EU (Parker) - зеленого цвтеа, K51 (Kastas) - синего цвета.

Визуально манжеты от разных производителей могут незначительно отличаться по высоте или конструкции, но все манжеты этого типа взаимоменяемые! В большинстве случае мы поставляем манжеты типа EU зеленого цвета.
