Для импортных пневмоцилиндров

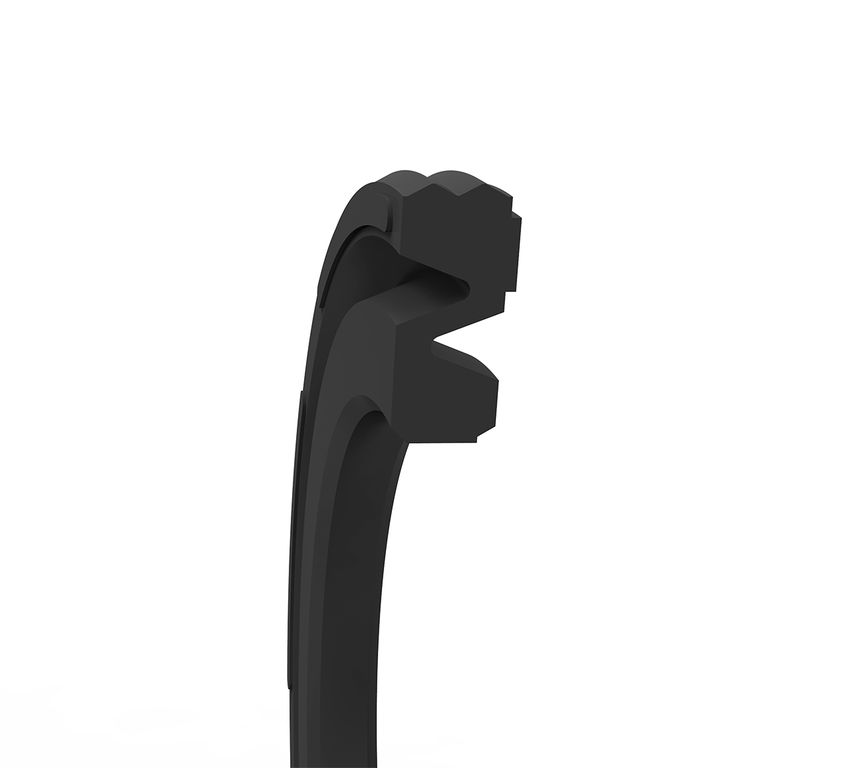

Поршневые пневматические манжеты - это типы уплотнений, которые устанавливаются на поршне и работают в воздушной среде с давлением до 16 атм. По своему исполнению имеют различные конфигурации в зависимости от условий эксплуатации. Основные материалы уплонтнений: резина(NBR), фторкаучук(FPM, FKM), полиуретан(PU).
Одним из наиболее часто встречаемым пневматическим поршневым уплотнением является тип K54(Kastas), Airzet PK(Simrit), который выполнен из резины(NBR) и применяется в пневматических системах с давлением до 12 атм. На Рис.1 и в таблице 1 находятся основные размеры данного уплотнения.
Рис1. Схема установки поршневого пневматического уплотнения
Таблица 1. Основные размеры уплотнений типа K54(Kastas), Airzet PK(Simrit)
| №п/п | D, mm | d, mm | B, mm | b, mm | d1, mm |
| 1 | 12 | 7 | 2,5 | 2,2 | 11,6 |
| 2 | 16 | 9 | 2,5 | 2,2 | 13,6 |
| 3 | 20 | 13 | 2,5 | 2,2 | 19,6 |
| 4 | 25 | 18 | 2,5 | 2,2 | 24,6 |
| 5 | 28 | 19 | 3 | 2,7 | 27,6 |
| 6 | 30 | 21 | 3 | 2,7 | 29,6 |
| 7 | 32 | 23 | 3 | 2,7 | 31,6 |
| 8 | 35 | 26 | 3 | 2,7 | 34,5 |
| 9 | 40 | 31 | 3 | 2,7 | 39,5 |
| 10 | 40 | 27,5 | 3,5 | 3,2 | 39,5 |
| 11 | 45 | 36 | 3 | 2,7 | 44,5 |
| 12 | 50 | 41 | 3 | 2,7 | 49,5 |
| 13 | 60 | 44 | 4 | 3,7 | 59,5 |
| 14 | 60 | 48 | 3,4 | 3,1 | 59,5 |
| 15 | 63 | 51 | 4 | 3,7 | 62,5 |
| 16 | 70 | 58 | 4 | 3,7 | 69,5 |
| 17 | 80 | 68 | 4 | 3,7 | 79,5 |
| 18 | 100 | 88 | 4 | 3,7 | 99,4 |
| 19 | 125 | 110 | 5 | 4,7 | 124,4 |
