Фторопластовые пружинные манжеты
Цены по запросу на почту
Оформить заказ

Вместе с тем, фторопласт отличается низкой эластичностью, текучестью и высокой остаточной деформацией при сжатии, что ограничивает использование тефлоновых уплотнений без дополнительных преднатяжительных элементов – меандровых или спиральных пружин (Helicoil). Пружины создают уплотняющее усилие при низком рабочем давлении (по мере роста давления, кромки прижимаются к уплотняемым поверхностям действием гидравлической жидкости или газа). Использование пружин существенно расширяет сферу их применения: манжеты этого типа могут использоваться для уплотнения вращающихся и колеблющихся валов, цилиндров, поршней и штоков с возвратно-поступательным движением.


Тефлоновые уплотнения и манжеты с пружинами


Мы производим PTFE манжеты методом точения и комплектуем их качественными пружинами, соответствующими условиям эксплуатации уплотнения. Для заказа требуется чертеж профиля, с размерами, или образец манжеты, а также указание марки материала или эксплуатационных характеристик.

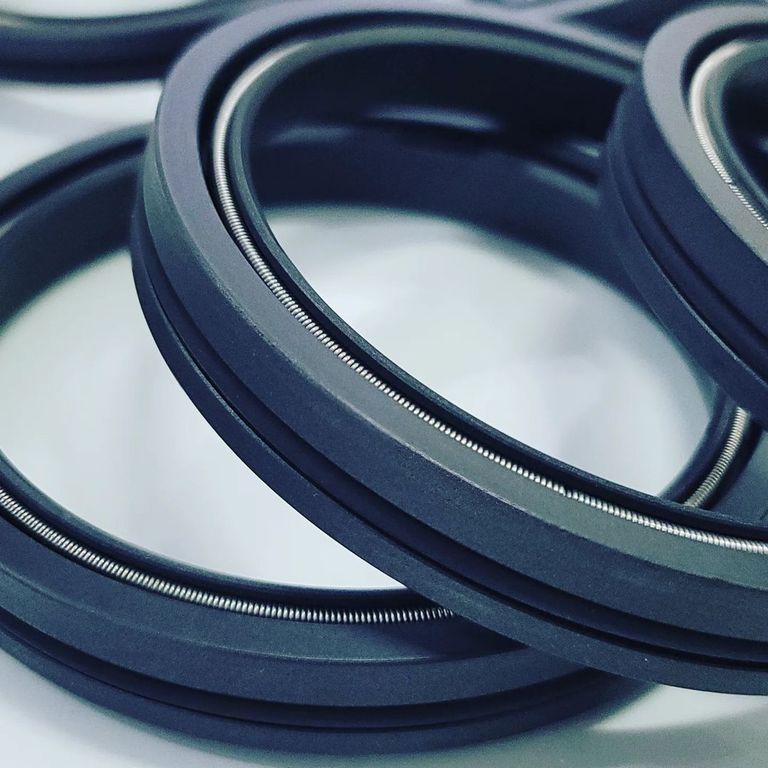

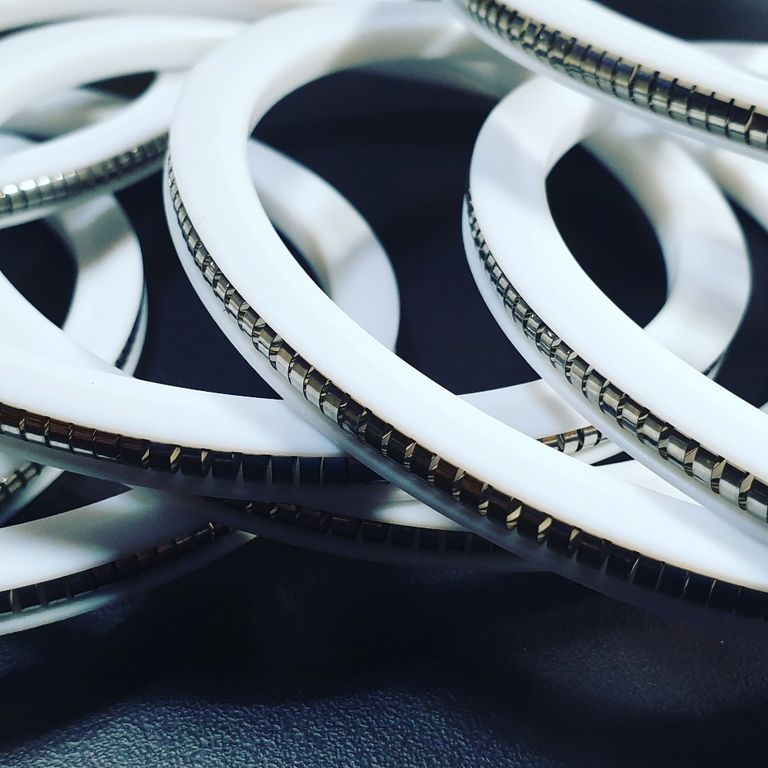

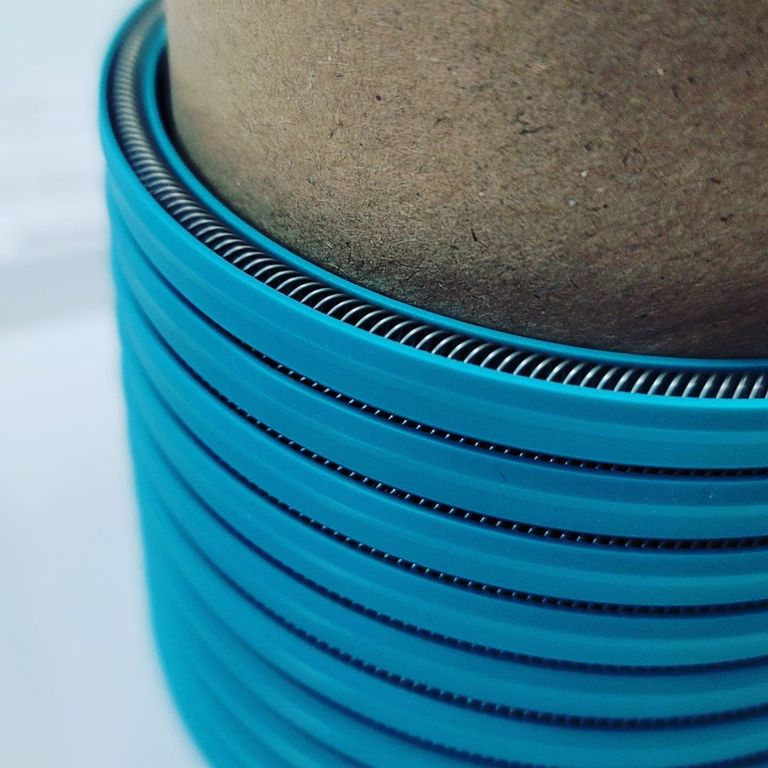

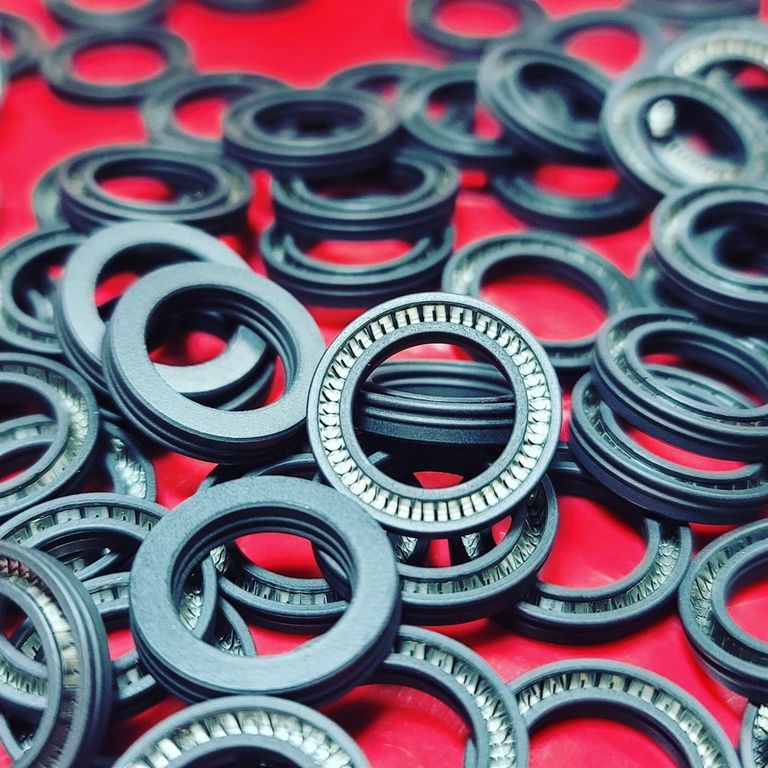

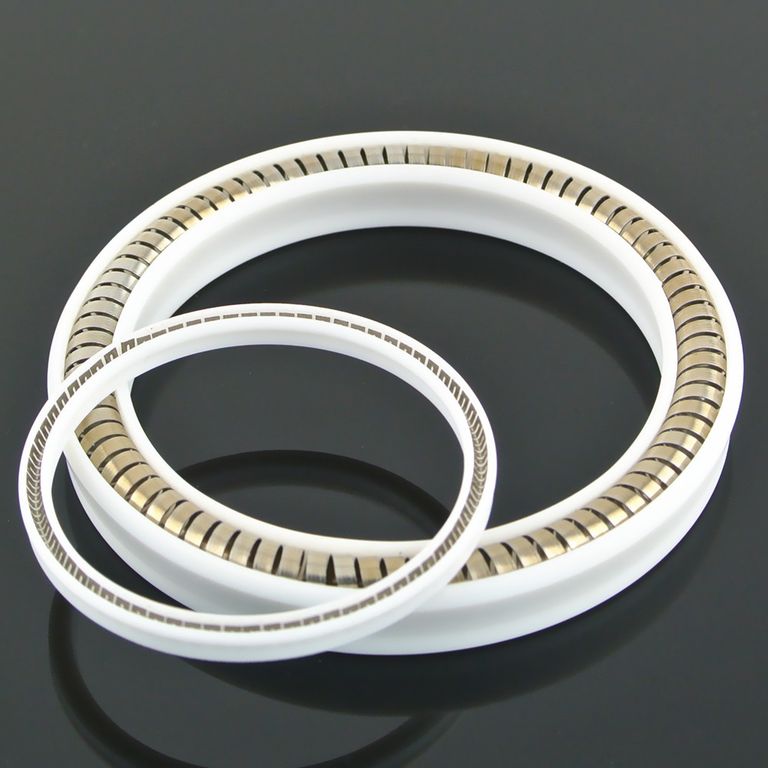

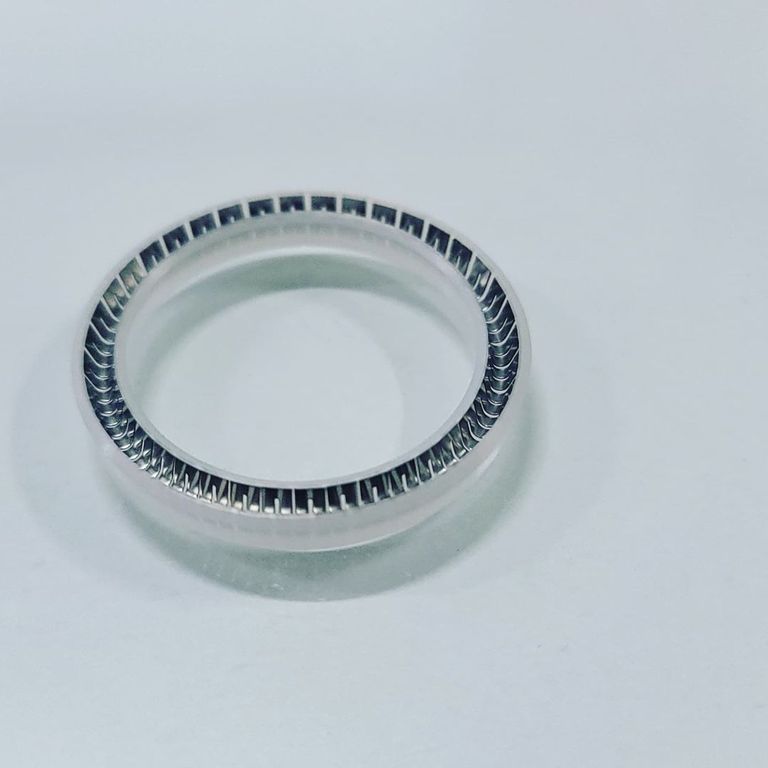

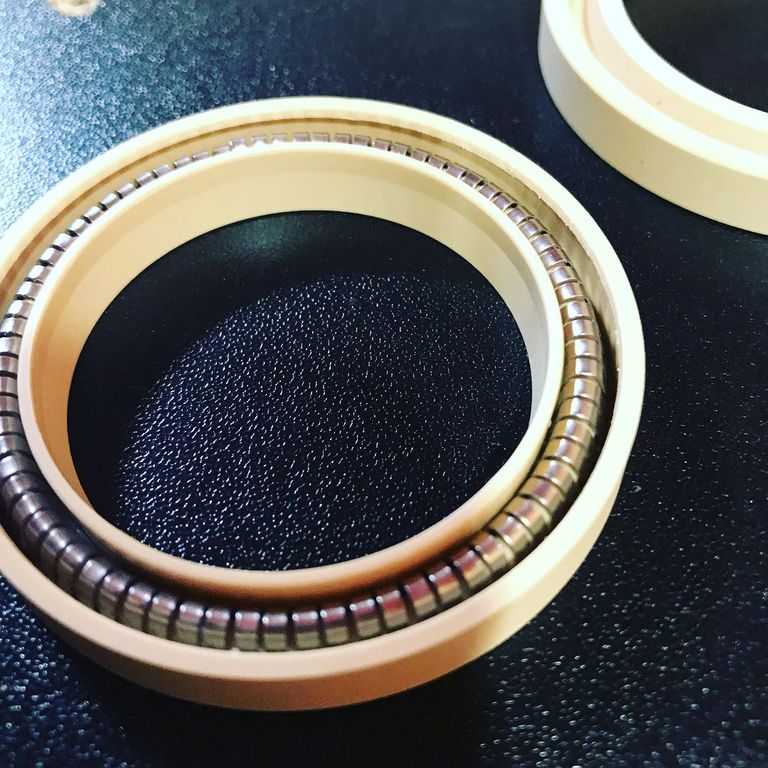

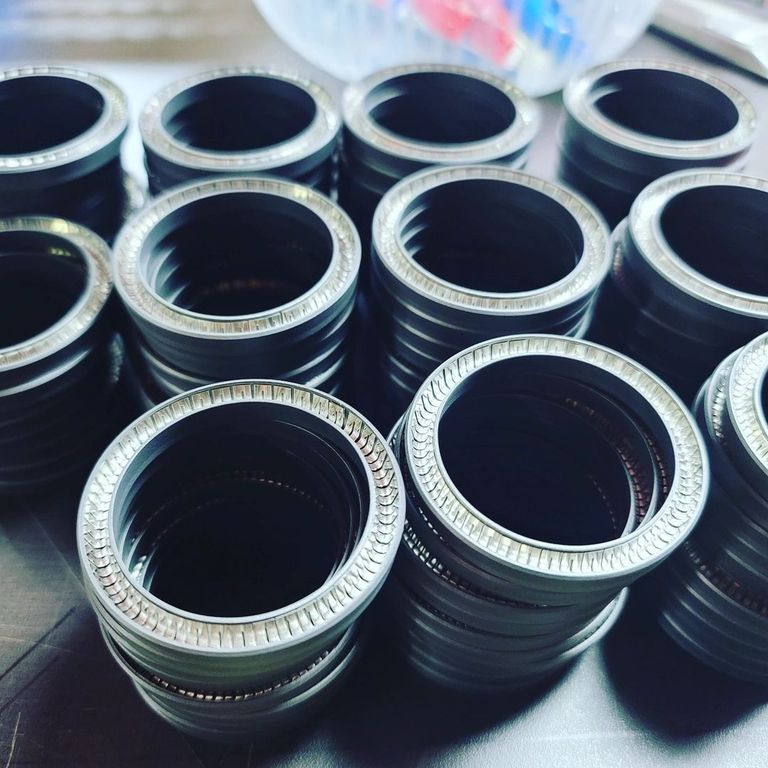

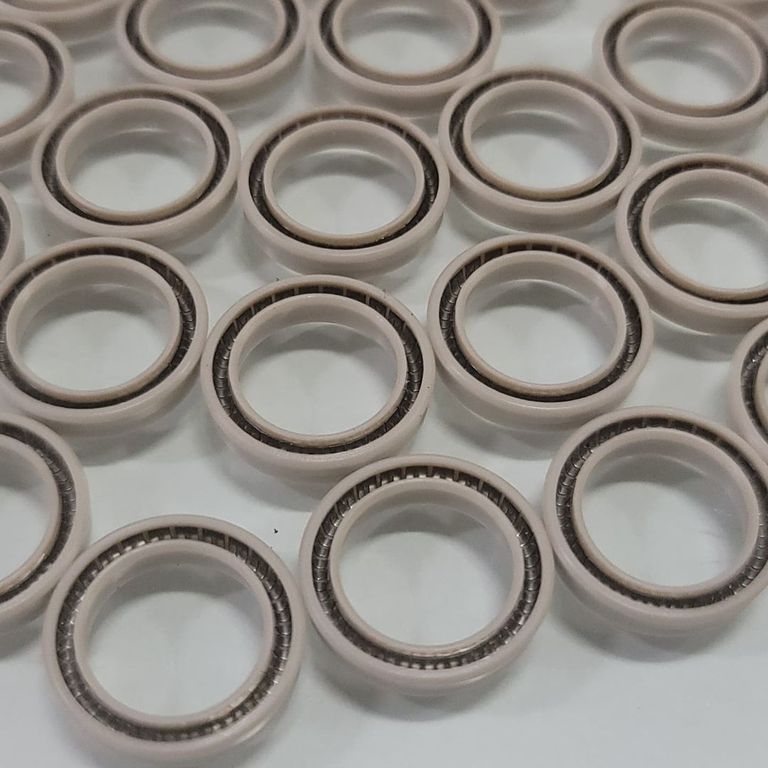

С миандровой С Helical

Вместе с тем, фторопласт отличается низкой эластичностью, текучестью и высокой остаточной деформацией при сжатии, что ограничивает использование тефлоновых уплотнений без дополнительных преднатяжительных элементов – меандровых или спиральных пружин (Helicoil). Пружины создают уплотняющее усилие при низком рабочем давлении (по мере роста давления, кромки прижимаются к уплотняемым поверхностям действием гидравлической жидкости или газа). Использование пружин существенно расширяет сферу их применения: манжеты этого типа могут использоваться для уплотнения вращающихся и колеблющихся валов, цилиндров, поршней и штоков с возвратно-поступательным движением.


Тефлоновые уплотнения и манжеты с пружинами


Мы производим PTFE манжеты методом точения и комплектуем их качественными пружинами, соответствующими условиям эксплуатации уплотнения. Для заказа требуется чертеж профиля, с размерами, или образец манжеты, а также указание марки материала или эксплуатационных характеристик.


С миандровой С Helical
Описание
Описание

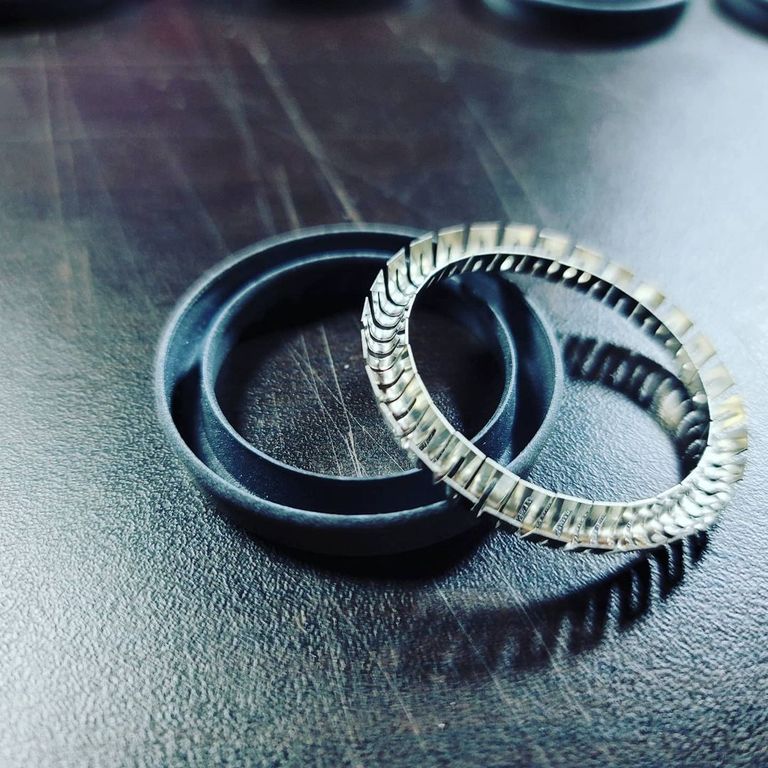

Уплотнения производятся из ненаполненного фторопласта, или с применением добавок, улучшающих его механические свойства: графита, карбона, бронзы, полимерных волокон. Добавки повышают стойкость материала к истиранию и увеличивают срок эксплуатации манжет. Материалом для меандровых пружин и пружин Helicoil служит углеродистая или легированная нержавеющая сталь. Конструкция пружины равномерно распределяет давление по всему диаметру уплотняющей кромки и создает надежное уплотнение.


Вместе с тем, фторопласт отличается низкой эластичностью, текучестью и высокой остаточной деформацией при сжатии, что ограничивает использование тефлоновых уплотнений без дополнительных преднатяжительных элементов – меандровых или спиральных пружин (Helicoil). Пружины создают уплотняющее усилие при низком рабочем давлении (по мере роста давления, кромки прижимаются к уплотняемым поверхностям действием гидравлической жидкости или газа). Использование пружин существенно расширяет сферу их применения: манжеты этого типа могут использоваться для уплотнения вращающихся и колеблющихся валов, цилиндров, поршней и штоков с возвратно-поступательным движением.


Так же сообщаем, что нами освноены несколько номенклатур манжет с ленточной пружиной для насосов Burgman:

  • Уплотнение PDQS-DE 16/186,9 (черт. 052.002.0010.0002) PDGS10165-ZT1-L

  • Уплотнение PDQS-DE 8/100 (черт. 052.001.0010.0002) PDGS10-089-TA1-L


Помимо фторопласта для производства уплотнений(манжет) с пружинами широко используется сверхвысокомолекулярный полиэтилен высокой высокой плотности.
Зарубежные обозначения данного материала: UPE, Ultra-high-molecular-weight polyethylene (UHMWPE, UHMW), high-modulus polyethylene, (HMPE), high-performance polyethylene (HPPE).
Отечественные обозначения: СВМПЭ, PE1000.
Изделия из данного материала обладают высокой упругостью, прочностью и износостойкостью.

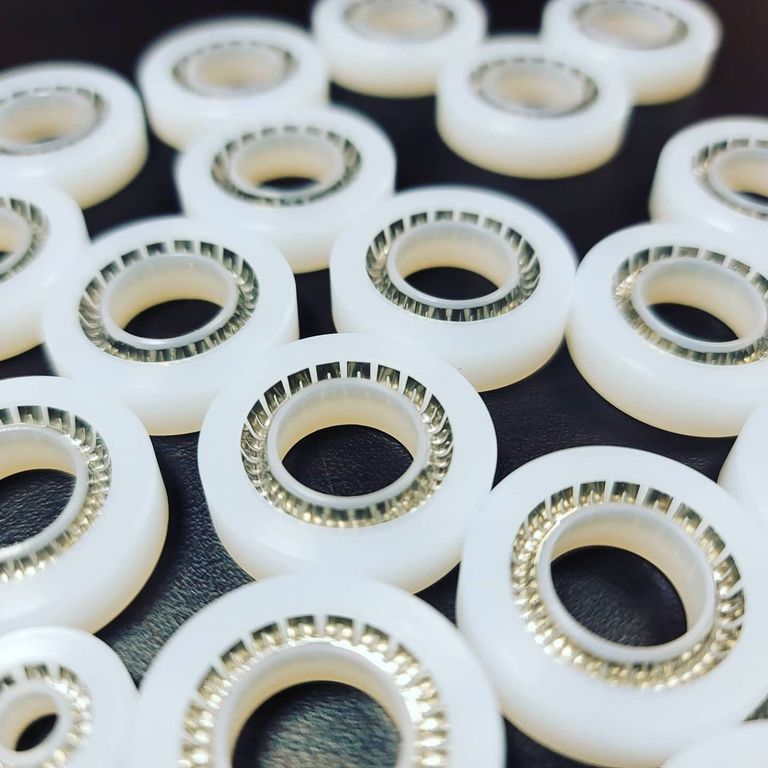

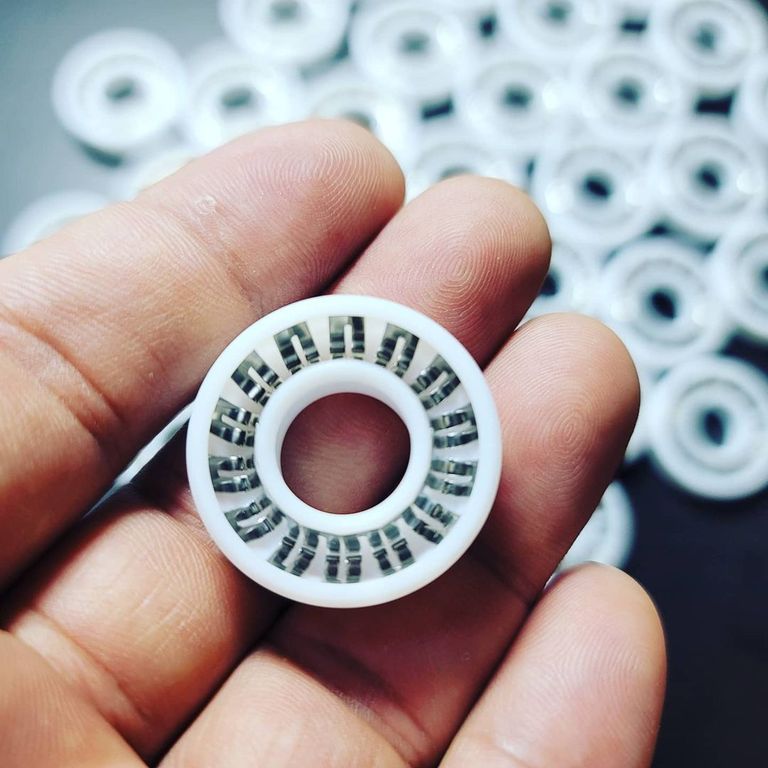

На фото манжета из сверхвысокомолекулярного полиэтилена высокой плотности (UHMWPE) с меандровой пружиной.

При возникновении потребности в уплотнениях из данного материала просьба отправлять запросы на почту: info@hydrohype.ru



d D h d D h
14 6,8 2,25 10 17,2 2,25
15 7,8 2,25 12 19,2 2,25
16 8,8 2,25 12 23 6
18 10,8 2,25 12,7 19,9 2,25
19,05 11,85 2,25 14 21,2 2,25
20 12,8 2,25 15 22,2 2,25
22 14,8 2,25 16 23,2 2,25
24 14,4 3,1 17 24,2 2,25
25 15,4 3,1 18 25,2 2,25
28 18,4 3,1 20 29,6 3,1
30 20 5,1 22 31,6 3,1
30 20,4 3,1 25 34,6 3,1
32 22,4 3,1 25,4 35 3,1
34 24,4 3,1 28 37,6 3,1
35 25,4 3,1 30 39,6 3,1
36 26,4 3,1 31,75 41,35 3,1
38,1 28,5 3,1 32 41,6 3,1
40 30,4 3,1 33,7 46,9 4,35
42 32,4 3,1 34,92 44,52 3,1
45 35,4 3,1 35 44,6 3,1
46,9 33,7 4,35 36 45,6 3,1
47,62 33,42 4,7 40 54,2 4,7
48 33,8 4,7 42 56,2 4,7
50 35,8 4,7 44 49,8 2,1
52 37,8 4,7 44 58,2 4,7
53 38,8 4,7 45 59,2 4,7
53,97 39,77 4,7 48 62,2 4,7
54,7 44,7 4 50 64,2 4,7
55 40,8 4,7 52 66,2 4,7
56 41,8 4,7 55 69,2 4,7
60 45,8 4,7 56 70,2 4,7
62 45 4,7 58 67,6 4,8
62 48 4,7 60 74,2 4,7
63 48,8 4,7 62 76,2 4,7
65 50,8 4,7 63 77,2 4,7
66,67 52,47 4,7 65 79,2 4,7
70 55,8 4,7 70 84,2 4,7
75 60,8 4,7 75 89,2 4,7
76,2 62 4,7 76,2 90,4 4,7
78 60,5 5 80 94,2 4,7
80 65,8 4,7 85 99,2 4,7
82 67,8 4,7 90 104,2 4,7
85 70,8 4,7 92 106,2 4,7
90 75,8 4,7 92 106,4 7,1
93,2 83,2 4 95 109,2 4,7
95 80,8 4,7 100 114,2 4,7
100 85,8 4,7 101,6 115,8 4,7
101,6 87,4 4,7 105 119,2 4,7
105 90,8 4,7 110 124,2 4,7
110 95,8 4,7 115 129,2 4,7
115 100,8 4,7 120 139 6,1
120 105,8 4,7 125 144 6,1
122 107,8 4,7 127 146 6,1
125 106 6,1 130 149 6,1
127 108 6,1 135 154 6,1
128 109 6,1 140 159 6,1
130 111 6,1 150 169 6,1
135 116 6,1 152,4 171,4 6,1
140 121 6,1 160 179 6,1
145 121 6,1 170 189 6,1
150 131 6,1 177,8 196,8 6,1
160 141 6,1 180 199 9,5
165 146 6,1 190 209 6,1
170 151 6,1 200 219 6,1
177,8 158,8 6,1 210 229 6,1
180 161 6,1 215 234 6,1
190 171 6,1 220 239 6,1
200 181 6,1 228,6 247,6 6,1
210 191 6,1 230 249 6,1
220 201 6,1 240 259 6,1
230 211 6,1 250 269 6,1
235 216 6,1 254 273 6,1
240 221 6,1 260 279 6,1
250 231 6,1 280 299 6,1
254 235 6,1 300 319 6,1
254 239,6 7,1 320 339 6,1
280 261 6,1 350 369 6,1
300 281 6,1 360 379 6,1
310 291 6,1 400 419 6,1
320 301 6,1 400 430 9,5
350 331 6,1 410 429 6,1
360 341 6,1 420 439 6,1
400 381 6,1 450 469 6,1
420 401 6,1 480 499 6,1
430 411 6,1 490 509 6,1
450 431 6,1 500 519 6,1
480 461 6,1 510 529 6,1
500 481 6,1 530 549 6,1
520 501 6,1 540 559 6,1
540 521 6,1 560 579 6,1
550 531 6,1 570 589 6,1
570 551 6,1 590 609 6,1
580 561 6,1 600 619 6,1
600 581 6,1 600 630 9,5
610 591 6,1 610 629 6,1
620 601 6,1 630 649 6,1
630 611 6,1 640 659 6,1
650 631 6,1 650 669 6,1
810 791 6
