Наша компания занимается поставкой режущего инструмента для токарных станков с ЧПУ, которые предназначены для обработки различных полимерных материалов как: полиуретан(PU), полиацеталь(POM), фторопласт(PTFE), полиамид(PA), резина(NBR) и пр.
В Таблице 1 представлен основной перечень оборудования(станков) для обработки полимеров ведущих мировых производителей для которых мы имеем возможность поставки режущего инструмента(резцов и резцедержателей).
Таблица 1. “Станки с ЧПУ для обработки полимеров”
|
Компания |
Модель станка |
Страна производитель |
|
DMH |
DMH 250M, DMH 700M, DMH 600H(TCM, TCMY), DMH 400TM(TMY), DMH 1300V, DMH 1500V(VTM) |
Австрия |
|
ECONOMOS(SKF) |
SKF SEAL JET NG 025, SKF SEAL JET NG 040, SKF SEAL JET NG 060, |
Австрия |
|
UTEC sealing solutions |
UT 400E, UT 1500 |
Китай |
Базовая таблица резцов:
 |
HHI100 Двухсторонний карбидный резец со специальной конструкцией для удаления стружки. Держатель: H100 |
 |
HHI511 Двухсторонний карбидный резец для небольшого паза или пружинного корпуса. Держатель: H300 |
 |
HHI200 Двухсторонний карбидный резец со специальной конструкцией для удаления стружки. Держатель: H200 |
 |
HHI512 Двухсторонний карбидный резец для микроканавки или пружинного корпуса. Держатель: H300 |
 |
HHI300 Двухсторонний карбидный резец со специальной конструкцией для удаления стружки. Держатель: H300 |
 |
HHI513 Односторонний твердосплавный резец для большого паза или пружинного корпуса. Держатель: H500 |
 |
HHI400 Трехсторонний карбидный резец со специальной конструкцией для удаления стружки для внутренней канавки. Держатель: H400 |
 |
HHI700 Большой резец для обработки больших углов. Держатель: H700 |
 |
HHI401 Трехсторонний твердосплавный резец со специальной конструкцией для удаления стружки для наружной обработки канавок. Держатель: H401 |
 |
HHI701 Большой резец для средней и угловой обработки. Держатель: H700 |
 |
HHI403 Трехгранный твердосплавный резец с угловой режущей поверхностью для наружной канавки. Держатель: H401 |
 |
HHI702 Большой резец для мелкой обработки и обработки углов. Держатель: H700 |
 |
HHI500 Двухсторонний твердосплавный резец для обработки канавок. Держатель: H300 |
 |
HHI710 Пружинный корпус в уплотнениях вращения(rotary seals). Держатель: H710 |
 |
HHI501 Двухсторонний резец для облицовки и небольших канавок. Держатель: H300 |
 |
HHI1000 Отрезной резец для резки твердых материалов. Держатель: H1000 |
 |
HHI502 Односторонний твердосплавный резец для облицовки и больших канавок. Держатель: H500 |
 |
HHI1100 Отрезной резец для резки NBR и PU материалов. Держатель: H1000 |
 |
HHI510 Двухсторонний карбидный резец для средней канавки или пружинного корпуса. Держатель: H300 |
 |
HHI1200 Резец для обработки небольших отверстий. Держатель: H1200 |
 |
HHI1210 Резец для обработки микро отверстий. Держатель: H1200 |
Базовая таблица держателей:
 |
H100 Внутри снаружи базовая поддержка обработки. Используется для обработки мягких и твердых материалов. Обработка внутри и снаружи. |
 |
H500 Подставка для больших облицовочных инструментов. Облицовка и обработка канавок. |
 |
H200 Обработка деталей на малых диаметрах. Внутренняя обработка. |
 |
H700 Подставка для вставок o-rings. Обработка внутри и снаружи. |
 |
H300 Основная поддержка для облицовочных инструментов. Облицовка и обработка канавок. |
 |
H710 Подставка для пружинного инструмента. Специальная обработка канавок. |
 |
H400 Паз твердосплавной вставки. Внутренняя обработка. |
 |
H1000 Подставка для резки твердого материала. Конструкция держателя позволяет использовать лезвие снаружи внутрь резки (стандарт) и снаружи внутрь. |
 |
H401 Паз твердосплавной вставки. Внешняя обработка. |
 |
Подставка для резки мягких материалов. Конструкция держателя позволяет использовать лезвие снаружи внутрь резки (стандарт) и снаружи внутрь. |
 |
H1200 Поддержка небольших инструментов (внутри инструментов). Внутренняя обработка. |
Базовая таблица губок для крепления втулок
 |
ГКВ250.20.250 Алюминиевый зажим с противоскользящими зубьями в зоне затяжки. Зажимной Патрон: ГКВ 250mm Диапазон: 20-75; 75-160; 160-250 |
 |
ГКВ250.430.520 Алюминиевый зажим с противоскользящими зубьями в зоне затяжки. Зажимной Патрон: ГКВ 250mm Диапазон: 430-520 |
 |
ГКВ250.250.340 Алюминиевый зажим с противоскользящими зубьями в зоне затяжки. Зажимной Патрон: ГКВ 250mm Диапазон: 250-340 |
 |
ГКВ250.520.610 Алюминиевый зажим с противоскользящими зубьями в зоне затяжки. Зажимной Патрон: ГКВ 250mm Диапазон: 520-610 |
 |
ГКВ250.340.430 Алюминиевый зажим с противоскользящими зубьями в зоне затяжки. Зажимной Патрон: ГКВ 250mm Диапазон: 340-430 |

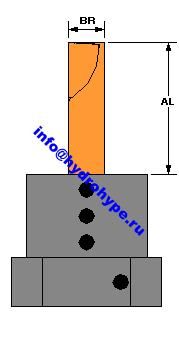

Базы для крепленя держателей-резцов на примере фирмы производителя DMH
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Для заказа интересующего вас резца или резцедержателя(базы) достаточно указать номенклатурный номер, который находится в программном обеспечении оборудования и отправить на почту info@hydrohype.ru. Также можно отправить образец резца.
