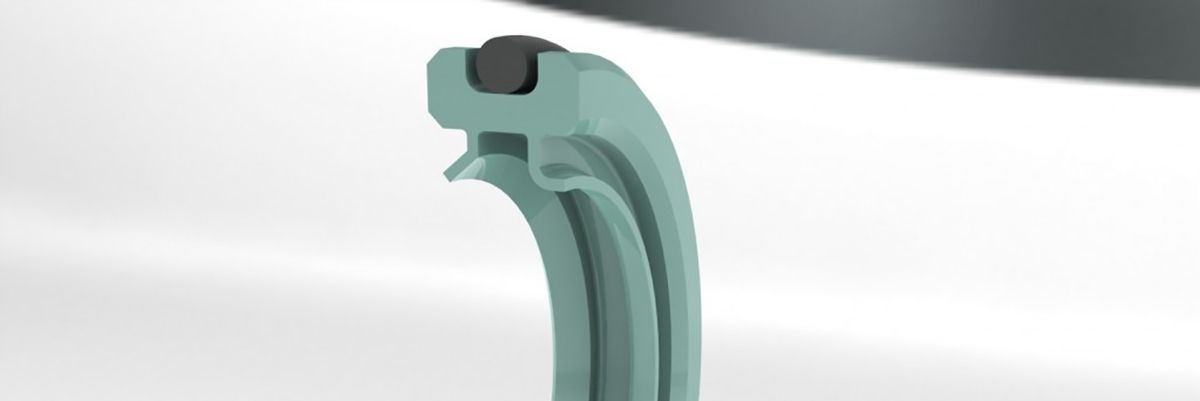

Роторные уплотнения с PTFE кромкой, используются там, где применение стандартных сальников из таких эластомеров как: маслобензостойкой резины(NBR), фторкаучука(FPM, FKM) и силикона(MVQ) не возможно. Условия применения данных уплотнений обусловлены свойствами фторопласта(PTFE) из которого выполнены уплотняющие элементы.

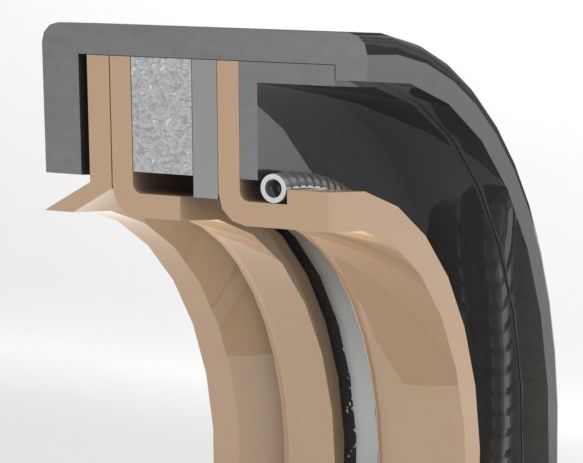

Рис 1. Роторное уплотнение с двумя уплотняющими кромками из PTFE.
Данные уплотнения встречаются в импортном оборудовании, обычно в документации к нему они называются: PTFE Rotary Shaft Seal, Rotary shaft seal with PTFE lip, SL , SLX, SLS, SLA, DL, DLA,YSLE, YNSLE, YSL
Например:
- PTFE Rotary Shaft Seal SL 390*422*15
- TEFLON Shaft Seal SLA 458*490*15
- PTFE Shaft Seal DL 170*180*12
- Уплотнение вала TEFLON type SLX 130*150*12
Для заказа уплотнений вала с PTFE кромкой необходимо предоставить следующие данные:
- размеры посадочного места под уплотнение (диаметр вала, посадочный диаметр в корпусе, ширина посадочного места)
- линейную скорость вала
- температура эксплуатации
- среда
Основные преимущества уплотнений вала с фторопластовой кромкой:
- Работа при повышенных линейных скоростях (до 30 м/с)
- Возможность эксплуатация без смазки
- Выдерживают давление до 3.5 МРа
- Низкий коэффициент трения
- Превосходная устойчивость к различным химическим средам
- Широкий температурный диапазон применения от -70 С до 250 С
- Повышенный срок эксплуатации в сравнении с армированными манжетами по ГОСТ 8752 и DIN 3760, которые изготавливаются из эластомеров.
Так же к данным типам относится:
Уплотнения тип Simmerring B2PT PTFE
B2PT PTFE (SIMRIT MERKEL) - это уплотнение вращающегося вала с уплотнительной кромкой из PTFE(фторопласта) и кольцом предварительного натяжения из эластомера, которое зажато между двумя металлическими сепараторами(Рис.1)

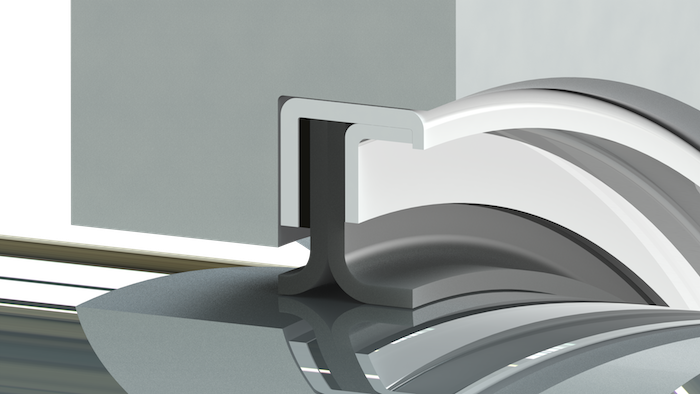

Рисунок 1. Уплотнение B2PT PTFE(RS WCP20).
Основные материалы уплотнения:
Уплотнительная кромка: PTFE + стекловолокно/MoS2 Цвет: серый
Металлические сепараторы: сталь 1.4404 (AISI 316L) Эластомерное кольцо: FKM.
Области применения:
Уплотнение вращающихся элементов машин, таких как валы, ступицы и оси, при высоких окружных скоростях, высоких давлениях и/или высоких температурах. Герметизация агрессивных химикатов благодаря отличной химической стойкости ПТФЭ. Для работы всухую или при недостаточной смазке благодаря очень хорошему коэффициенту трения фторопласта(PTFE).
Функция:
B2PT PTFE(RS WCP20) — уплотнение вращающегося вала одинарного действия для вращающихся или поворотных валов с очень длительным сроком службы. Хорошее уплотнение гарантируется предварительно натянутой уплотнительной кромкой из PTFE на валу. Очень низкий коэффициент трения материала PTFE предотвращает эффект прерывистого скольжения, снижает пусковое сопротивление и поэтому также является хорошим выбором для работы всухую или в условиях недостаточной смазки. RS WCP20 можно использовать на высоких окружных скоростях, так как происходит ограниченное тепловое развитие. Он подходит для больших нагрузок по давлению, опционально 5/10/25 бар.
Плотная и точная посадка достигается за счет внешнего металлического корпуса. Конструкция RS WCP20 имеет ограниченное уплотняющее действие в разреженных жидких и газообразных средах, а также в разъемных корпусах. Чтобы гарантировать высокую степень статического уплотнения на внешней поверхности, требуется более качественная обработка поверхности отверстия корпуса или нанесение дополнительного слоя краски на металлический внешний корпус.
Среды:
Все виды масла, вода, водомасляная эмульсия, горячий воздух, широчайшая химическая стойкость практически ко всем агрессивным средам.
Пример заказа
Конструкция d1-d2-b Материал Артикул №
Simmerring B2PT 125-150-12 PTFE 10/F56101 406838
|
Simmerring B2PT |
||||||||
|
d1 |
d2 |
b |
Конструкция |
DIN 3761 |
Материал |
Наружная поверхность |
Давление (МПа) |
Артикул № |
|
10 |
22 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406518 |
|
12 |
22 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406519 |
|
12 |
25 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406523 |
|
14 |
30 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406526 |
|
15 |
30 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406529 |
|
15 |
32 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406530 |
|
16 |
35 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406531 |
|
17 |
35 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406532 |
|
18 |
32 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406533 |
|
20 |
30 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406536 |
|
20 |
32 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406537 |
|
20 |
35 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406538 |
|
20 |
40 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406539 |
|
20 |
47 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406540 |
|
25 |
38 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406568 |
|
25 |
40 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406569 |
|
25 |
42 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406570 |
|
25 |
47 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406571 |
|
25 |
52 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406572 |
|
28 |
47 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406616 |
|
30 |
40 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406617 |
|
30 |
45 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406619 |
|
30 |
47 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406620 |
|
30 |
50 |
7 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406621 |
|
32 |
47 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406650 |
|
35 |
47 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406651 |
|
35 |
50 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406652 |
|
35 |
52 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406653 |
|
35 |
55 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406698 |
|
35 |
62 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406699 |
|
38 |
55 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406700 |
|
40 |
52 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406701 |
|
40 |
55 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406702 |
|
40 |
60 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406713 |
|
40 |
62 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406715 |
|
42 |
55 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406716 |
|
45 |
60 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406717 |
|
45 |
62 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406789 |
|
45 |
65 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406792 |
|
50 |
62 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406798 |
|
50 |
68 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406801 |
|
50 |
70 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406802 |
|
50 |
72 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406804 |
|
52 |
72 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406805 |
|
55 |
70 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406820 |
|
55 |
72 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
353545 |
|
55 |
80 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406821 |
|
60 |
75 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406823 |
|
60 |
80 |
8 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406825 |
|
65 |
80 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406826 |
|
65 |
85 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406827 |
|
70 |
90 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406771 |
|
70 |
100 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406829 |
|
72 |
100 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406831 |
|
75 |
95 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406832 |
|
75 |
100 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
526214 |
|
80 |
100 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406772 |
|
80 |
110 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406833 |
|
85 |
110 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406834 |
|
90 |
110 |
10 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406773 |
|
95 |
120 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406835 |
|
100 |
120 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406774 |
|
100 |
130 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406837 |
|
105 |
130 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406839 |
|
110 |
130 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406775 |
|
110 |
140 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406840 |
|
115 |
140 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406841 |
|
120 |
140 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406842 |
|
125 |
150 |
12 |
B2PT |
C |
PTFE 10/F56101 |
металлическая |
до 1 MПа |
406838 |
