Манжеты для заправочных СПГ (LNG) пистолетов

Уплотнения топливных форсунок для заправки сжиженным природным газом (LNG (Liquefied natural gas))

Наша компания занимается производством специальных уплотнений, которые установлены в заправочных пистолетах (Рис.1) на станциях по заправке СПГ.

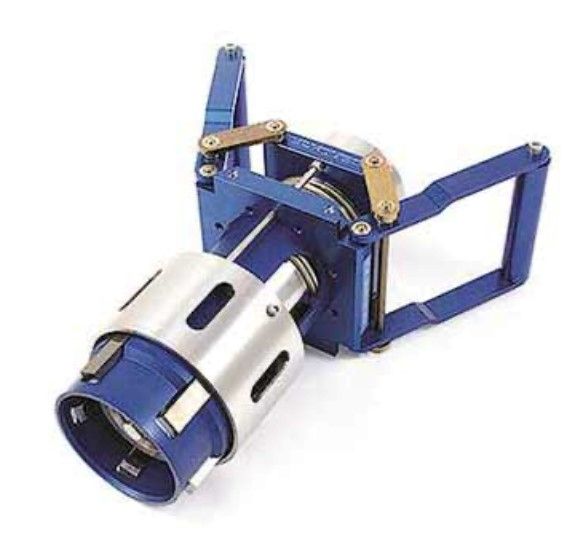

Рисунок 1. Заправочный пистолет (форсунка, LNG nozzle) для заправки СПГ

Ниже представлены модели форсунок, для которых мы изготавливаем уплотнения(манжеты):

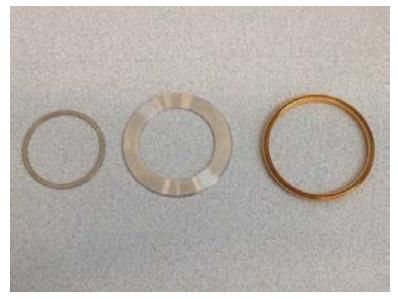

Перечень уплотнений входящих в комлект Kit, Seal Replacement (P/N ) content	Фото комплекта:
Seal, Nozzle P/N 93209 Retainer, Seal, Nozzle P/N 650111 Ring, Retainer, Seal P/N 93220

• JC CARTER LLC Model 650100-2 (High Capacity Nozzle Part Number 50E701-2 Long Handle)
• JC CARTER LLC 50 GPM Nozzles (Part Numbers 50E701-3 Long Handle & 50E701-2 Short Handle)
• Macro LNG Fueling Nozzle CRYOMAC2 50M
• Pacific Marine & Industrial (FN1, FN2)
• NGV Technologies Inc. (CryoDC)
• BlueSky

Основные размеры уплотнений:

• 32,3*40*4,8
• 32,2*39,8*4,6
• 23,85*30*4,5
• 33*40*4/4,2
• 68*76*5
• 32*40,2*4,6/4,9

При возникновении потребности в данных типах уплотнений просьба обращаться по адресу: info@hydrohype.ru

В процессе производства манжет для заправочных форсунок СПГ используется специальный материал, выбор которого обусловлен работой при температуре до – 200С°, низким коэффициентом трения и прочностью. Данный материал превосходит всеми известный PTFE (ПТФЭ, Политетрафторэтиле́н). Так же уплотнения (Рис. 2) оснащены спиральной пружиной, изготовленной из специальной стали (которая выдерживает критически низкие температуры), которая служит для более равномерного распределения давления на уплотняющие кромки манжеты.

Обычно отечественные производители предлагают как аналог уплотнения из фторопласта (PTFE) c меандровой пружиной (V-spring). Наименования аналогов: PRS19, RS19,S19F,PRS19B, PRS19C, PRS19D,DS118, DS119, DS119B, DS154, DS251, S19-F, S03-S и др.
Данные манжеты уступают оригинальным, по причине физико-механических характеристик материалов из которых они изготавливаются. Соответственно срок службы аналогов значительно меньше чем у оригинальных уплотнений.

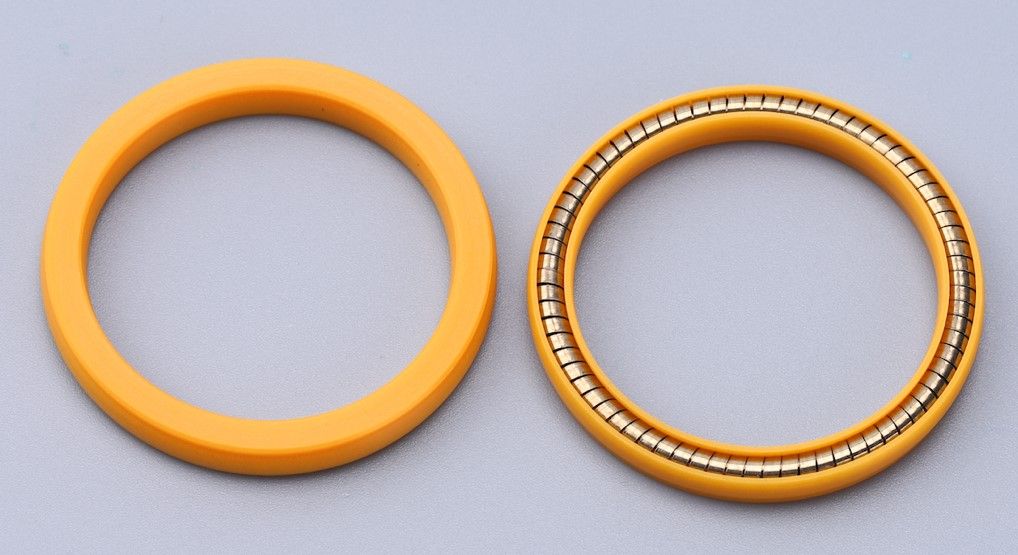

Рисунок 2. Манжета с пружиной (Spring Energized Seal)

Цвет материала для уплотнений обычно жёлтого цвета (Рис. 3), но также бывает синий и полупрозрачный.

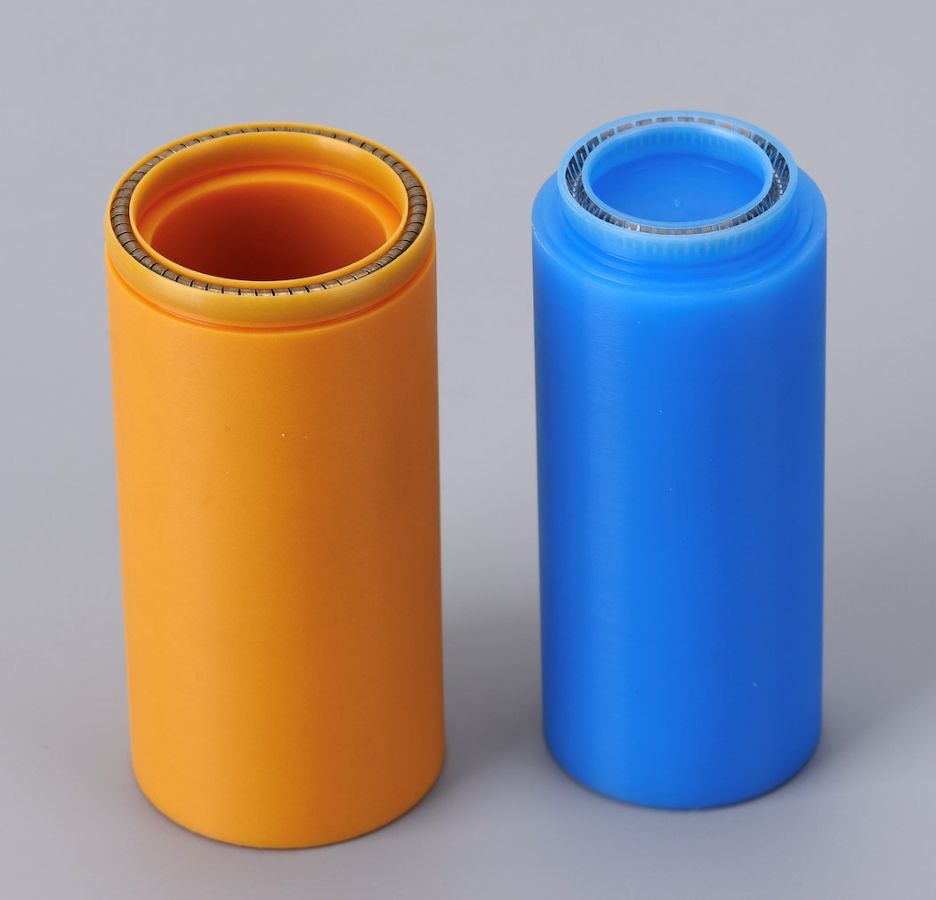

Рисунок 3. Втулки для точения уплотнений для форсунок заправочных пистолетов LNG(СПГ)

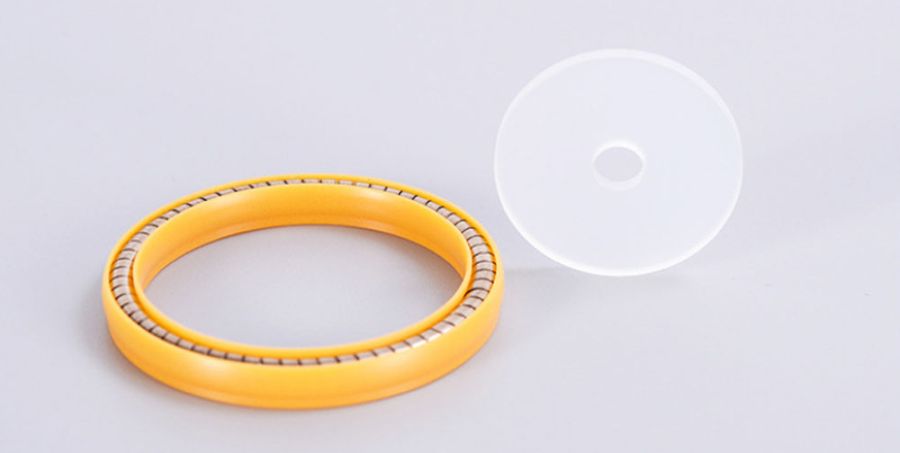

Помимо основного уплотнения с пружиной в комплект входит специальное защитное кольцо прямоугольного сечения (шайба), изготовленное из PСTFE (Политрифторхлорэтилен). Данный материал устойчив к критично низким температурам. Кольцо имеет полупрозначный цвет.

Так же можем предложить манжеты:

• Манжета ДУ-50 для консоли газовой фазы устройства нижнего налива АДК65/50-АНГ-01

• Манжета ДУ-80 для консоли жидкой фазы устройства нижнего налива АДК65/50-АНГ-01

При наличии потребности в данных уплотнениях просьба писать нам на почту:info@hydrohype.ru
