Шевронный пакет КО/М/КН

Каталог
Манжеты
Шевронные
Шевронный пакет КО/М/КН
Шевронный пакет КО/М/КН
Цены по запросу на почту
Оформить заказ

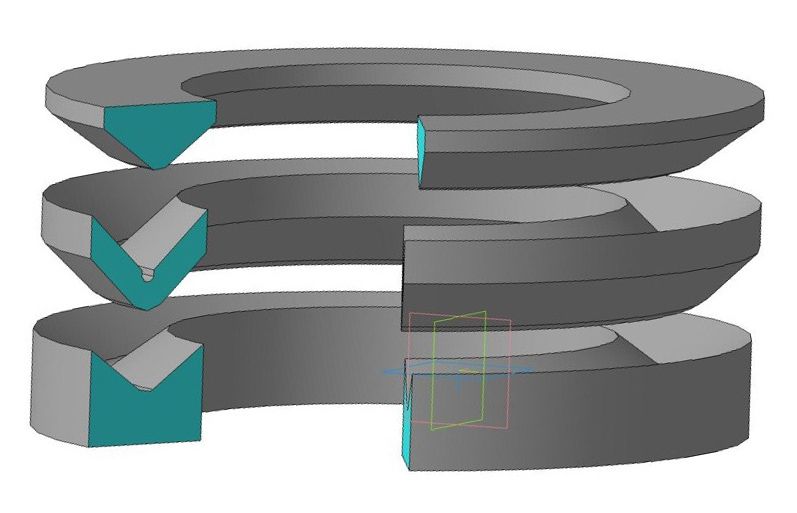

Конструкционно шевронные пакеты состоят из опорного кольца (КО), нажимного кольца (КН) и пакета V-образных манжет (шевронов). Максимальное уплотнение достигается за счет "расклинивания" манжет на опорном кольце, давлением, передаваемым кольцом нажимным. Манжеты и кольца могут быть выполнены из одного материала (чаще это встречается при приобретении полностью комплектного пакета), а могут из разных, так как КО и КН практически не изнашиваются по мере эксплуатации, а манжеты истираются быстрее и требуют более частой замены.

Манжеты так же производятся методом точения по чертежам, каталожным номерам или по индивидуальным размерам заказчика. Для изготовления изделий сверхбольшого диаметра (свыше 2000 мм), используется специализированная лента "Лайон".

Конструкционно шевронные пакеты состоят из опорного кольца (КО), нажимного кольца (КН) и пакета V-образных манжет (шевронов). Максимальное уплотнение достигается за счет "расклинивания" манжет на опорном кольце, давлением, передаваемым кольцом нажимным. Манжеты и кольца могут быть выполнены из одного материала (чаще это встречается при приобретении полностью комплектного пакета), а могут из разных, так как КО и КН практически не изнашиваются по мере эксплуатации, а манжеты истираются быстрее и требуют более частой замены.

Манжеты так же производятся методом точения по чертежам, каталожным номерам или по индивидуальным размерам заказчика. Для изготовления изделий сверхбольшого диаметра (свыше 2000 мм), используется специализированная лента "Лайон".
Описание
Описание

Шевронные уплотнения (пакеты) применяются для обеспечения герметичности гидравлических устройств с подвижными поршнями, плунжерами и штоками, работающими в среде минеральных масел, эмульсий, пресной и морской воды. ГОСТ 9041-59 устанавливает максимальное давление 500 кгс/см² и диапазон рабочих температур от -30 до +50ºС (кратковременно – до +70ºС), более современный (относительно) ГОСТ  22704-77 предполагает более высокое давление – до 63 МПа, и более широкий диапазон температур: от -50ºС до +100ºС (кратковременно – до +120ºС). Скорость движения штока – до 3 м/с. Современные международные стандарты (DIN, ISO) предъявляют более жесткие требования к шевронным уплотнениям, особенно в части применяемых материалов и точности размеров.



К преимуществам шевронных уплотнений следует отнести долговечность, надлежащую работу в сложных условиях, возможность подгонки для соответствующего варианта применения, способность работать (в течение определенного времени) на поврежденной поверхности или поверхности низкого качества.



Основные сферы применения шевронных пакетов:

  • металлургическая промышленность,
  • прессы и оборудование для резки металлолома,
  • литьевые машины,
  • судовая гидравлика.



Применение разных материалов для колец и манжет, позволяет также оптимально подобрать материал по эксплуатационным характеристикам. Для КО и КН используется, как правило, полиацеталь POM или полиамид РА6. Также имеют место конструкции, в которых опорное и нажимное кольцо изготовлены из металла и интегрированы в конструкцию посадочного места. В этом случае, заменяются только шевроны. Манжеты изготавливаются из различных видов резины, фторкаучука, силикона, полиуретана и фторопласта. По ГОСТ 22704-77 манжеты производятся из резинотканевого материала Доместик (ГОСТ материала – 1104-69). Обычно в состав пакета входит три манжеты, но при необходимости, это количество может быть уменьшено или увеличено.
