Помимо ламинарных колец наша компания занимается поставками аналогов стопорных колец (retaining rings) компании SMALLEY.

Вот краткий перечень позиций, для примера оформления заявки на запрос стоимости:


- скачать полный PDF каталог Smalley

Помимо ламинарных колец наша компания занимается поставками аналогов стопорных колец (retaining rings) компании SMALLEY.

Вот краткий перечень позиций, для примера оформления заявки на запрос стоимости:


- скачать полный PDF каталог Smalley
Описание Документы
Описание

Краткий перечень, просчитанных ранее нами номенлкатур:

DNH-19 DNH-115 REATINING RING,INT FOR 1.31 ID BECU, SMALLEY VH-131-BEC
DNH-24 DNM-92-S02  RETAINING RING, SMALLEY,INT FOR .875 DIA, SST, VH-87-S02 (B034622)
DNH-28 FH-105 RETAINING RING,SPIROLOX,EXT FOR 1.50 OD 316 SST, RST-150-SB
DNS-140 FH-130 RING:RETAINING;38.96 KN,56 MM,1.25 MM
DNS-15 FS-090 RING:RETAINING;INTL,4950 LB,MEDUM,2.813
DNS-21 FS-115 SPIRAL RETAINING RING, .669 HOUSING DIA, .025 THK SS-316
DNS-45 ЕН-150-S16  SPIRAL RING, INTERNAL, 12 X 1.0 MM, CUSTOM EH-12, INCONEL X-750
HSM-55 ЕН-155-S16  SPIRAL RING, INTERNAL, 31 X 1.27 MM, SMALLEY ES-31, INCONEL X-750
SSB-0110-S17 SSB-0551 SPIRAL RING, INTERNAL, 36 X 1.69 MM, SMALLEY DNS-36, INCONEL X-750
WHM-253 WHM-312 SPIRAL RING, INTERNAL, 45 X 1.69 MM, SMALLEY DNH-45, INCONEL X-750


Ниже на этой странице представлены описания и размеры к основным четырем наименвоаниям стопорных колец Smalley:


  1. Стандартные стопорные кольца  - Spirolox
  2. Стопорные кольца постоянного сечения - Constant Section Retaining Rings:
  3. Волновые кольца - WaveRings
  4. Стопорные кольца - Hoopster

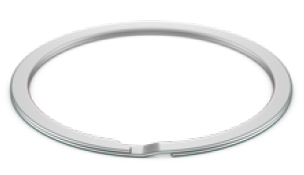

Одним из наиболее распространенных типов стопорных колец является - Spirolox®:


Стандартные стопорные кольца Spirolox доступны в одновитковой, двухвитковой и трехвитковой конфигурациях. Их легче устанавливать и снимать, чем традиционные штампованные кольца, поскольку их можно вкручивать в канавки и вынимать из них
без каких-либо специальных инструментов. Это обеспечивает более безопасную установку, поскольку отсутствует риск вылетания кольца из плоскогубцев.
Многооборотные кольца Spirolox обеспечивают надежную удерживающую поверхность на 360°.


Существует множество серий колец Spirolox®, от легких до тяжелых:

Серия(Series)

Тип уплотнения(внутреннее/наружное)

VHM (легкие условия эксплуатации)

внутреннее

VH (легкие условия эксплуатации)

внутреннее

VSM (легкие условия эксплуатации)

наружное

VS (легкие условия эксплуатации)

наружное

EH (космическая отрасль)

внутреннее

ES (космическая отрасль)

наружное

DNH (средние условия эксплуатации)

внутреннее

DNS (средние условия эксплуатации)

наружное

WH (средние условия эксплуатации)

внутреннее

WS (средние условия эксплуатации)

наружное

WHT (средние условия эксплуатации)

внутреннее

WST (средние условия эксплуатации)

наружное

WHM (тяжёлые условия эксплуатации)

внутреннее

WSM (тяжёлые условия эксплуатации)

наружное


Размерный ряд стандартных стопорных колец:

VHM

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 25, 26, 28, 29, 30, 31, 32, 34, 35, 36, 37, 38, 40, 42, 45, 47, 48, 50, 52, 55, 56, 58, 60, 62, 63, 65, 68, 70, 72, 75, 78, 80, 82, 85, 88, 90, 92, 95, 98, 100, 102, 105, 110, 112, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300

VH

25, 31, 37, 43, 50, 56, 62, 68, 75, 81, 87, 93, 100, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300, 306, 312, 318, 325, 331, 337, 343, 350, 356, 362, 368, 375, 381, 387, 393, 400, 412, 425, 437, 450, 462, 475, 487, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000

VSM

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 25, 26, 28, 29, 30, 32, 34, 35, 36, 38, 40, 42, 45, 48, 50, 52, 55, 56, 58, 60, 62, 63, 65, 68, 70, 72, 75, 78, 80, 82, 85, 88, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300

VS

25, 31, 37, 43, 50, 56, 62, 68, 75, 81, 87, 93, 100, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300, 306, 312, 318, 325, 331, 337, 343, 350, 356, 362, 368, 375, 381, 387, 393, 400, 412, 425, 437, 450, 462, 475, 487, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000

EH

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 34, 35, 36, 37, 38, 40, 42, 45, 46, 47, 48, 50, 52, 53, 55, 56, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 75, 78, 80, 82, 85, 88, 90, 92, 95, 98, 100, 102, 105, 108, 110, 112, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280

ES

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 34, 35, 36, 37, 38, 40, 42, 45, 46, 47, 48, 50, 52, 53, 54, 55, 56, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 75, 78, 80, 82, 85, 88, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280

DNH

13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 40, 41, 42, 45, 47, 48, 50, 51, 52, 55, 56, 57, 58, 60, 62, 63, 64, 65, 67, 68, 70, 72, 75, 76, 78, 80, 82, 85, 88, 90, 92, 95, 98, 100, 102, 105, 108, 110, 112, 115, 120, 125, 127, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300, 310, 320, 330, 340, 350, 360, 370, 380, 390, 400

DNS

13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 33, 34, 35, 36, 38, 40, 42, 45, 46, 47, 48, 50, 52, 54, 55, 56, 58, 60, 62, 63, 65, 67, 68, 70, 72, 75, 77, 78, 80, 82, 85, 88, 90, 95, 98, 100, 102, 105, 108, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 205, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300, 310, 320, 330, 340, 350, 360, 370, 380, 390, 400

WH

50, 51, 53, 56, 59, 62, 65, 68, 71, 75, 77, 78, 81, 84, 86, 87, 90, 93, 96, 98, 100, 102, 103, 106, 109, 112, 115, 118, 121, 125, 128, 131, 134, 137, 140, 143, 145, 146, 150, 156, 157, 162, 165, 168, 175, 181, 185, 187, 193, 200, 204, 206, 212, 216, 218, 225, 231, 237, 243, 244, 250, 253, 256, 262, 267, 268, 275, 281, 283, 287, 293, 295, 300, 306, 312, 314, 318, 325, 331, 334, 337, 343, 350, 354, 356, 362, 368, 374, 375, 381, 387, 393, 400, 406, 412, 418, 425, 431, 433, 437, 443, 450, 452, 456, 462, 468, 472, 475, 481, 487, 492, 493, 500, 511, 512, 525, 537, 550, 551, 562, 570, 575, 587, 590, 600, 612, 625, 629, 637, 650, 662, 669, 675, 687, 700, 708, 712, 725, 737, 748, 750, 762, 775, 787, 800, 825, 826, 846, 850, 875, 885, 900, 905, 925, 944, 950, 975, 1000, 1025, 1050, 1075, 1100

WS

50, 53, 55, 56, 59, 62, 65, 66, 68, 71, 75, 78, 81, 84, 87, 90, 93, 96, 98, 100, 102, 103, 106, 109, 112, 115, 118, 121, 125, 128, 131, 134, 137, 140, 143, 146, 150, 156, 157, 162, 168, 175, 177, 181, 187, 193, 196, 200, 206, 212, 215, 216, 218, 225, 231, 236, 237, 243, 250, 255, 256, 262, 268, 275, 281, 287, 293, 295, 300, 306, 312, 314, 318, 325, 331, 334, 337, 343, 350, 354, 356, 362, 368, 374, 375, 381, 387, 393, 400, 406, 412, 413, 418, 425, 431, 433, 437, 443, 450, 456, 462, 468, 472, 475, 481, 487, 493, 500, 511, 512, 525, 537, 550, 551, 562, 575, 587, 590, 600, 612, 625, 629, 637, 650, 662, 675, 687, 700, 712, 725, 737, 750, 762, 775, 787, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1025, 1050, 1075, 1100

WHT

50, 51, 56, 62, 68, 75, 77, 81, 86, 87, 90, 93, 100, 102, 106, 112, 118, 125, 131, 137, 143, 145, 150, 156, 162, 165, 168, 175, 181, 185, 187, 193, 200, 206, 212, 218, 225, 231, 237, 244, 250, 253, 256, 262, 268, 275, 281, 283, 287, 300, 306, 312, 315, 325, 334, 346, 350, 354, 356, 362, 375, 387, 393, 400, 412, 425, 433, 450, 462, 475, 500, 525, 537, 550, 575, 600, 625, 650, 662, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1050

WST

46, 50, 55, 56, 59, 62, 66, 68, 75, 78, 81, 87, 93, 98, 100, 102, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 177, 181, 187, 196, 200, 206, 212, 215, 225, 231, 237, 243, 250, 255, 262, 268, 275, 287, 293, 300, 306, 312, 315, 325, 334, 343, 350, 354, 362, 368, 375, 387, 393, 400, 425, 437, 450, 475, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000

WHM

25, 31, 37, 43, 50, 51, 56, 62, 68, 75, 77, 81, 86, 87, 90, 93, 100, 102, 106, 112, 118, 125, 131, 137, 143, 145, 150, 156, 162, 165, 168, 175, 181, 185, 187, 193, 200, 206, 212, 218, 225, 231, 237, 244, 250, 253, 256, 262, 268, 275, 281, 283, 287, 300, 306, 312, 315, 325, 334, 347, 350, 354, 356, 362, 375, 387, 393, 400, 412, 425, 433, 450, 462, 475, 500, 525, 537, 550, 575, 600, 625, 650, 662, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1025, 1050, 1075, 1100, 1125, 1150, 1175, 1200, 1225, 1250, 1275, 1300, 1325, 1350, 1375, 1400, 1425, 1450, 1475, 1500

WSM

25, 31, 37, 434, 46, 50, 55, 56, 59, 62, 66, 68, 75, 78, 81, 87, 93, 98, 100, 102, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 177, 181, 187, 196, 200, 206, 212, 215, 225, 231, 237, 243, 250, 255, 262, 268, 275, 287, 293, 300, 306, 312, 315, 325, 334, 343, 350, 354, 362, 368, 375, 387, 393, 400, 425, 437, 450, 475, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1025, 1050, 1075, 1100, 1125, 1150, 1175, 1200, 1225, 1250, 1275, 1300, 1325, 1350, 1375, 1400, 1425, 1450, 1475, 1500



Стопорные кольца постоянного сечения - Constant Section Retaining Rings:

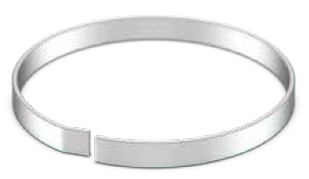

Стопорные кольца постоянного сечения Smalley представляют собой одновитковые кольца с квадратными краями и зазором.


Основные серии стопорных колец постоянного сечения представлены в таблице:

Серия(Series)

Тип уплотнения(внутреннее/наружное)

FH

внутреннее

FS

наружное

FHE

внутреннее

FSE

наружное

XAH

внутреннее

XAS

наружное

XDH

внутреннее

XDS

наружное


Размерный ряд стопорных колец постоянного сечения:

FH

13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 40, 41, 42, 45, 47, 48, 50, 51, 52, 55, 56, 57, 58, 60, 62, 63, 64, 65, 67, 68, 70, 72, 75, 76, 78, 80, 82, 85, 88, 90, 92, 95, 98, 100, 102, 105, 108, 110, 112, 115, 120, 125, 127, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300

FS

13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 33, 34, 35, 36, 38, 40, 42, 45, 46, 47, 48, 50, 52, 54, 55, 56, 58, 60, 62, 63, 65, 67, 68, 70, 72, 75, 77, 78, 80, 82, 85, 88, 90, 95, 98, 100, 102, 105, 108, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200, 205, 210, 220, 230, 240, 250, 260, 270, 280, 290, 300

FHE

50, 56, 62, 68, 75, 81, 87, 93, 100, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300, 306, 312, 318, 325, 331, 337, 343, 350, 356, 362, 368, 375, 381, 387, 393, 400, 412, 425, 437, 450, 462, 475, 487, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1025, 1050, 1075, 1100

FSE

50, 56, 62, 68, 75, 81, 87, 93, 100, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300, 306, 312, 318, 325, 331, 337, 343, 350, 356, 362, 368, 375, 381, 387, 393, 400, 412, 425, 437, 450, 462, 475, 487, 500, 525, 550, 575, 600, 625, 650, 675, 700, 725, 750, 775, 800, 825, 850, 875, 900, 925, 950, 975, 1000, 1025, 1050, 1075, 1100

XAH

37, 43, 50, 51, 56, 62, 68, 75, 77, 81, 87, 90, 93, 100, 102, 106, 112, 118, 125, 131, 137, 143, 145, 150, 156, 162, 165, 168, 175, 181, 185, 187, 193, 196, 200, 206, 212, 218, 225, 231, 237, 244, 250, 253, 256, 262, 268, 271, 275, 281, 283, 287, 300, 306, 312, 315, 325, 334, 346, 350, 354, 356, 362, 375, 387, 393, 400, 412, 425, 433, 443, 450, 462, 475, 500, 525, 537, 550, 575, 600, 625, 650, 662, 675, 700, 725, 750, 800, 825, 850, 875, 900, 905, 950, 984, 1000

XAS

31, 34, 35, 37, 39, 40, 43, 46, 50, 55, 56, 59, 62, 66, 68, 75, 78, 81, 87, 93, 98, 100, 102, 106, 112, 118, 125, 131, 137, 143, 150, 156, 162, 168, 175, 177, 181, 187, 196, 200, 206, 212, 215, 225, 231, 237, 243, 250, 255, 262, 268, 275, 287, 293, 300, 306, 312, 315, 325, 334, 343, 350, 354, 362, 368, 375, 387, 393, 400, 425, 437, 450, 475, 500, 525, 550, 575, 590, 600, 625, 650, 675, 700, 725, 750, 800, 850, 900, 925, 950, 1000

XDH

112, 125, 137, 150, 162, 175, 187, 200, 206, 218, 231, 243, 256, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 575, 600, 650, 700, 725, 750, 800

XDS

50, 62, 75, 87, 100, 112, 118, 125, 131, 137, 143, 150, 162, 168, 175, 193, 200, 218, 225, 237, 250, 275, 293, 300, 312, 325, 337, 350, 375, 400, 425, 450, 475, 500, 550, 600, 650, 700, 750, 800



Волновые кольца - WaveRings:

Волновые кольца (WaveRings) — это двухвитковые стопорные кольца Spirolox® в форме волны(Рис.3). Эти кольца действуют аналогично традиционному стопорному кольцу (обеспечивающему съемный буртик), но при установке обеспечивает силу пружины,

оказывает давление как на стенку канавки, так и на компоненты сборки.


Таблица cерий волновых колец

Серия (Series)

Тип уплотнения (внутреннее/наружное)

WHW

внутреннее

WSW

наружное


Размерный ряд волновых колец:

WHW

75, 87, 100, 112, 125, 137, 150, 162, 175, 187, 200, 212, 225, 237, 250, 262, 275, 287, 300, 312, 325, 350, 362, 375, 387, 400, 412, 425, 450, 475, 500

WSW

75, 87, 100, 112, 125, 137, 150, 162, 175, 187, 200, 212, 225, 237, 250, 262, 275, 287, 300, 312, 325, 350, 362, 375, 387, 400, 412, 425, 450, 475, 500


Стопорные кольца - Hoopster

Стопорные кольца Hoopster представляют собой однооборотные кольца с квадратными краями(Рис.4). Эти кольца имеют минимальную радиальную проекцию.


Таблица c основными сериями колец Hoopster:

Серия(Series)

Тип уплотнения(внутреннее/наружное)

HHM*/HHMU

внутреннее

HH*/HHU

внутреннее

HSM

наружное

HS

наружное


Размерный ряд стопорных колец Hoopster:

HHM*/HHMU

10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 40, 41, 42, 45, 47, 48, 50, 51, 52, 55, 56, 57, 58, 60, 62, 63, 64, 65, 67, 68, 70, 72, 75, 76

HH*/HHU

37, 43, 46, 50, 53, 56, 59, 62, 65, 68, 71, 75, 78, 81, 84, 87, 90, 93, 96, 100, 103, 106, 109, 112, 115, 118, 121, 125, 128, 131, 134, 137, 140, 143, 146, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300

HSM

10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 40, 41, 42, 45, 47, 48, 50, 51, 52, 55, 56, 57, 58, 60, 62, 63, 64, 65, 67, 68, 70, 72, 75, 76

HS

37, 43, 46, 50, 53, 56, 59, 62, 65, 68, 71, 75, 78, 81, 84, 87, 90, 93, 96, 100, 103, 106, 109, 112, 115, 118, 121, 125, 128, 131, 134, 137, 140, 143, 146, 150, 156, 162, 168, 175, 181, 187, 193, 200, 206, 212, 218, 225, 231, 237, 243, 250, 256, 262, 268, 275, 281, 287, 293, 300
