Волновые пружины Smalley: максимальная эффективность в минимальном пространстве!

В мире точного машиностроения и проектирования пространство часто является самым ценным ресурсом. Когда традиционные спиральные пружины просто не помещаются, инженеры обращаются к превосходному решению: волновым пружинам Smalley. Эти уникальные кольца из плоской проволоки обеспечивают исключительную силу в компактном осевом пространстве, революционизируя возможности проектирования во многих отраслях.

Что такое волновая пружина Smalley?

Волновая пружина Smalley — это прецизионно спроектированное кольцо из плоской проволоки, сформированное в виде ряда волн. В отличие от традиционной спиральной пружины, занимающей значительную высоту, конструкция волновой пружины позволяет ей обеспечивать аналогичное усилие и деформацию в гораздо меньшем осевом (высотном) пространстве.

Название «Smalley» является синонимом качества в этой области, поскольку компания Smalley Steel Ring Company является ведущим производителем и пионером современных волновых пружин. Компания известна своими исключительными производственными допусками, высококачественными материалами и обширной библиотекой стандартных деталей.

Ключевые преимущества выбора волновой пружины

Почему вам стоит рассмотреть волновую пружину Smalley для вашего применения? Преимущества очевидны:

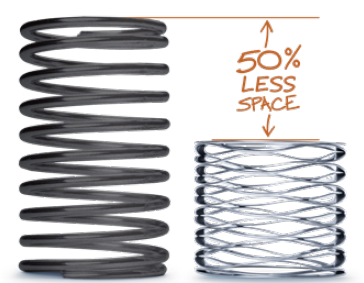

• 50% экономия осевого пространства: основное преимущество. Волновая пружина, как правило, может заменить винтовую пружину, имея высоту примерно в два раза меньше, что позволяет создавать более компактные и легкие узлы.

• Прецизионная нагрузка: изготовленные со строгими допусками, они обеспечивают постоянную и предсказуемую нагрузку, что критически важно для таких применений, как предварительный натяг подшипников.

• Уменьшенный вес: использование меньшего количества материала по сравнению с аналогичной винтовой пружиной напрямую приводит к снижению веса.

• Точечный контакт: гладкая, непрерывная окружность обеспечивает единственную точку контакта с заплечиком корпуса или отверстия, в отличие от винтовой пружины, которая может создавать высокие точки напряжения.

• Экономичность: волновые пружины могут быть более экономичным выбором, особенно при крупносерийном производстве, благодаря эффективному использованию материала.

Распространённые типы волновых пружин Smalley

Smalley предлагает различные типы волновых пружин для решения любых конструктивных задач:

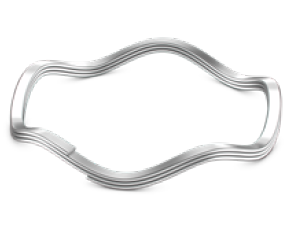

Одновитковые волновые пружины (Single-Turn Wave Springs) (Рис.1): одна металлическая волна, действующая как шайба гребень к гребню. Идеально подходят для применений, требующих малого прогиба и высокой силы в крайне ограниченном пространстве.

Рисунок 1. Одновитковая волновая пружина

SSB Bearing Preload Single-Turn (Одновитковые для предварительного натяга подшипников):
Одновитковые волновые пружины, специально разработанные для создания предварительного натяга подшипников. Обеспечивают точную осевую нагрузку, компенсируют допуски и тепловые расширения, снижая вибрацию, шум и износ. Подходят для легких и средних нагрузок при коротких ходах.

Примеры артикулов:
SSB-0035-517, SSB-0039-517, SSB-0043-517, SSB-0047-517, SSB-0051-517, SSB-0063-517, SSB-0075-517, SSB-0087-517, SSB-0095-517, SSB-0102-517, SSB-0110-517, SSB-0118-517, SSB-0126-517, SSB-0138-517, SSB-0146-517, SSB-0158-517, SSB-0165-517, SSB-0185-517, SSB-0205-517, SSB-0217-517, SSB-0244-517 и др.

SSR Imperial Overlap/Gap Single-Turn (Имперские одновитковые с перекрытием/зазором):
Имперские одновитковые волновые пружины с плоской проволокой. Доступны в двух исполнениях:

Overlap-Type (С перекрытием): Идеальны для малых диаметров, предотвращают запутывание при упаковке.

Gap-Type (С зазором): Используются там, где перекрытие может вызвать проблемы с высотой или сжатием (например, при штабелировании).
Предназначены для легких и средних нагрузок с короткими отклонениями.

Примеры артикулов:
SSR-0050-517, SSR-0062-517, SSR-0075-517, SSR-0087-517, SSR-0100-517, SSR-0112-517, SSR-0125-517, SSR-0137-517, SSR-0150-517, SSR-0162-517, SSR-0175-517, SSR-0187-517, SSR-0200-517, SSR-0212-517, SSR-0225-517, SSR-0237-517, SSR-0250-517, SSR-0262-517, SSR-0275-517, SSR-0287-517, SSR-0300-517 и др.

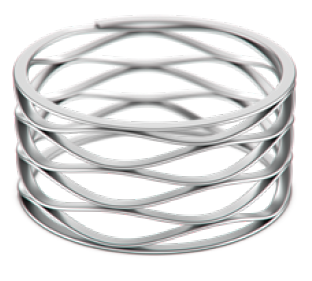

Многовитковые волновые пружины гребень к гребню (Crest-to-Crest Wave Springs (Multi-Turn)) (Рис. 2): изготавливаются путём наложения двух одновитковых пружин друг на друга в противоположных направлениях. Такая конструкция обеспечивает больший прогиб и более линейную кривую силы, что делает их наиболее распространённым типом пружин для замены винтовых пружин.

Рисунок 2. Многовитковая волновая пружина «гребень к гребню» (Crest-to-Crest Wave Spring)

CM Crest-to-Crest without Shim Ends (Метрические Crest-to-Crest без шайбовых концов)
Метрические многовитковые волновые пружины Crest-to-Crest®, навитые последовательно. Обеспечивают аналогичное усилие при высоте до 50% меньше по сравнению с традиционными винтовыми пружинами. Без шайбовых концов (плоские концы). Подходят для легких и средних нагрузок и средних ходов.

Примеры артикулов:
CM10-L1-S17, CM10-M1-S17, CM15-L1-S17, CM15-M1-S17, CM20-L1-S17, CM20-M1-S17, CM25-L1-S17, CM25-M1-S17, CM30-L1-S17, CM30-M1-S17, CM35-L1-S17, CM35-M1-S17, CM40-L1-S17, CM40-M1-S17, CM45-L1-S17, CM45-M1-S17, CM50-L1-S17, CM50-M1-S17 и др.

CMS Crest-to-Crest with Shim Ends (Метрические Crest-to-Crest с шайбовыми концами)
Метрические многовитковые пружины Crest-to-Crest® с шайбовыми концами (Shim Ends). Обеспечивают надежную контактную поверхность 360° для равномерного распределения нагрузки. Используются в приложениях, требующих большой площади сопряжения, например, с мягкими материалами (пластик, алюминий).

Примеры артикулов:
CMS10-L1-S17, CMS10-M1-S17, CMS15-L1-S17, CMS15-M1-S17, CMS20-L1-S17, CMS20-M1-S17, CMS25-L1-S17, CMS25-M1-S17, CMS30-L1-S17, CMS30-M1-S17, CMS35-L1-S17, CMS35-M1-S17, CMS40-L1-S17, CMS40-M1-S17, CMS45-L1-S17, CMS45-M1-S17, CMS50-L1-S17, CMS50-M1-S17 и др.

C Imperial Crest-to-Crest without Shim Ends (Имперские Crest-to-Crest без шайбовых концов)
Имперские многовитковые волновые пружины Crest-to-Crest® без шайбовых концов (плоские концы). Обеспечивают экономию осевого пространства до 50% по сравнению с обычными винтовыми пружинами. Идеальны для легких и средних нагрузок.

Примеры артикулов:
C100-L1-S17, C100-M1-S17, C100-M2-S17, C100-M3-S17, C100-M4-S17, C100-M5-S17, C100-M6-S17, C100-M7-S17, C100-M8-S17, C100-M9-S17, C100-M10-S17, C112-L1-S17, C112-L2-S17, C112-L3-S17, C112-L4-S17, C112-L5-S17, C112-L6-S17, C112-L7-S17, C112-L8-S17 и др.

CS Imperial Crest-to-Crest with Shim Ends (Имперские Crest-to-Crest с шайбовыми концами)
Имперские многовитковые пружины Crest-to-Crest® с шайбовыми концами (Shim Ends). Обеспечивают равномерное распределение нагрузки благодаря контакту 360°. Применяются для мягких материалов или там, где требуется большая площадь опорной поверхности.
Примеры артикулов:
CS100-L1-S17, CS100-M1-S17, CS100-M2-S17, CS100-M3-S17, CS100-M4-S17, CS100-M5-S17, CS100-M6-S17, CS100-M7-S17, CS100-M8-S17, CS100-M9-S17, CS100-M10-S17, CS112-L1-S17, CS112-L2-S17, CS112-L3-S17, CS112-L4-S17, CS112-L5-S17, CS112-L6-S17, CS112-L7-S17, CS112-L8-S17 и др.

Вложенные волновые пружины (Nested Wave Springs) (Рис. 3): для применений, требующих очень больших усилий, несколько волновых пружин можно вкладывать друг в друга. Это увеличивает силу без увеличения высоты конструкции.

Рисунок 3. Вложенная волновая пружина (Nested Wave Springs)

Волновые пружины Shim-Mate®: уникальная конструкция Smalley с плоским наружным диаметром, позволяющая устанавливать её в узкие отверстия без заклинивания, в отличие от традиционной спиральной волновой пружины.

NSSB Nested Spirawave (Метрические вложенные Spirawave)
Многовитковые волновые пружины Nested Spirawave®, навитые параллельно (вложенные). Доступны в двух- или трехвитковом исполнении. Они заменяют собой стопки одновитковых пружин, что исключает ошибки при сборке и сокращает время монтажа. Предназначены для средних и высоких нагрузок при коротких отклонениях.
Примеры артикулов:
NSSB-0063-L2-S17, NSSB-0063-L3-S17, NSSB-0075-L2-S17, NSSB-0075-L3-S17, NSSB-0087-L2-S17, NSSB-0087-L3-S17, NSSB-0095-L2-S17, NSSB-0095-L3-S17, NSSB-0102-L2-S17, NSSB-0102-L3-S17, NSSB-0110-L2-S17, NSSB-0110-L3-S17, NSSB-0118-L2-S17, NSSB-0118-L3-S17, NSSB-0126-L2-S17, NSSB-0126-L3-S17, NSSB-0138-L2-S17, NSSB-0138-L3-S17, NSSB-0146-L2-S17, NSSB-0146-L3-S17 и др.

NSSR Imperial Nested Spirawave (Имперские вложенные Spirawave)
Имперская версия многовитковых пружин Nested Spirawave®, навитых параллельно. Обеспечивают высокие усилия и короткие ходы, являясь отличной заменой стопкам одновитковых пружин. Сокращают время сборки и занимают минимум места.
Примеры артикулов:
NSSR-0050-L2, NSSR-0050-L3, NSSR-0062-L2, NSSR-0062-L3, NSSR-0075-L2, NSSR-0075-L3, NSSR-0087-L2, NSSR-0087-L3, NSSR-0100-L2, NSSR-0100-L3, NSSR-0112-L2, NSSR-0112-L3, NSSR-0125-L2, NSSR-0125-L3, NSSR-0137-L2, NSSR-0137-L3, NSSR-0150-L2, NSSR-0150-L3, NSSR-0162-L2, NSSR-0162-L3 и др.

Отрасли промышленности и применение

• Универсальность волновых пружин Smalley делает их незаменимыми практически в любой отрасли прецизионного производства:

• Автомобилестроение: системы трансмиссии, датчики ABS, сцепления, насосы и клапаны.

• Авиационно-космическая промышленность: приводы, системы управления полётом и газотурбинные двигатели, где критичны вес и экономия пространства.

• Медицинские приборы: ручные хирургические инструменты, насосы для подачи лекарств, имплантаты и диагностическое оборудование, где надежность и миниатюризация имеют первостепенное значение.

• Бытовая электроника: смартфоны, ноутбуки, камеры и разъёмы, обеспечивающие постоянное усилие в небольших отсеках.

• Промышленное оборудование: предварительный натяг подшипников в редукторах, насосах, клапанах и линейных приводах.

Волновые пружины Smalley — это не просто альтернатива винтовым пружинам; это продуманное инженерное решение, отвечающее современным требованиям к миниатюризации, точности и производительности. Обеспечивая значительную экономию пространства и веса без ущерба для силы и надежности, они позволяют внедрять инновации в самых требовательных областях применения.
