Наша компания занимается поставками идентичных аналогов ламинарных колец SMALLEY на протяжении более 6 лет. Наши специалисты помогут Вам выбрать подходящую конструкцию колец в соответствии с конструктивными особенностями вашего оборудования. При возникновении потребности на данные позиции просьба обращаться по адресу: info@hydrohype.ru

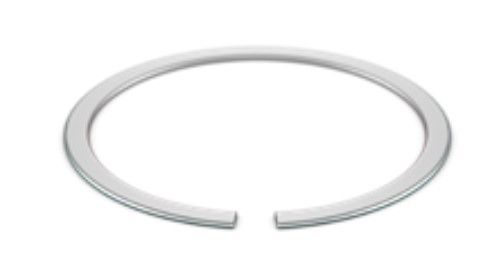

Ламинарные уплотнения (laminar rings) американской компании Smalley представляют собой наборы колец из плоской проволоки, которые вместе образуют лабиринтные уплотнения, используемые для защиты вращающихся узлов оборудования от вредной окружающей среды (Рисунок 1). Их расположение и ориентация определяются применением. Стандартными материалами ламинарных уплотнений являются углерод и нержавеющая сталь. В отличие от традиционных резиновых уплотнений ламинарные кольца более надёжны и долговечны в условиях работы на высоких скоростях, при более высоких температурах или в агрессивных средах.
Стандартные комплекты ламинарных уплотнений:
- Однооборотные(одновитковые), набор из 3-х колец или набор из 5-ти колец
- Двухоборотный(двухвитковые), набор из 2-х колец или набор из 3-х колец

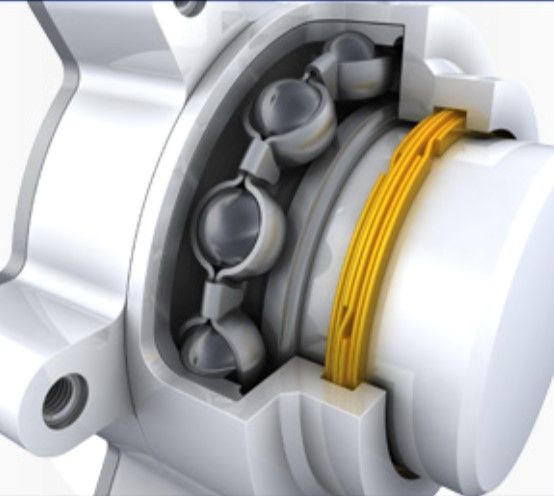

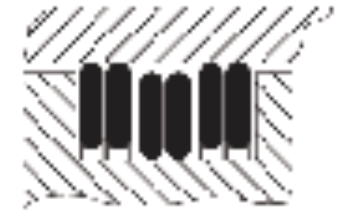

Пример применения ламинарных колец в узле подшипника
Комплекты одновитковых ламинарных колец:
Одновитковые ламинарные уплотнения состоят из трех одновитковых колец (Рис.3 и Рис.4), расположенных параллельно друг другу и прилегающих к отверстию или валу. Эта конфигурация используется для защиты от легкого загрязнения и невысоких температур, сохраняя при этом смазку. Одновитковые комплекты из пяти колец (Рис.4 и Рис.5) будут иметь кольца, которые поочередно прикрепляются как к отверстию, так и к валу. Это используется для применений в средах с большим загрязнением и/или высокими температурами, которые могут сделать смазку менее вязкой.
|

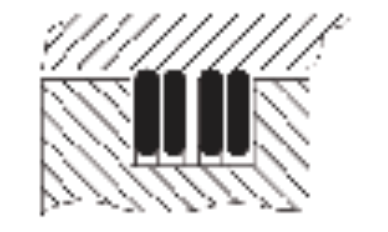

Рисунок 3: Ламинарные кольца серии QH/YH 1 комплект = 3 отдельных кольца (кольца вращаются только вместе с отверстием). |

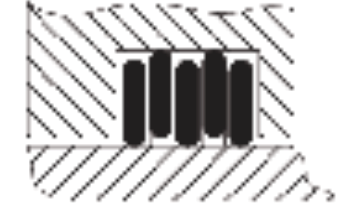

Рисунок 4: Ламинарные кольца серии QS/YS 1 комплект = 3 отдельных кольца (кольца вращаются только вместе с валом). |
|
|

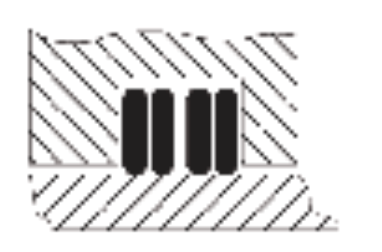

Рисунок 5: Ламинарные кольца серии QHK/YHK 1 комплект = 5 отдельных колец (3 кольца вращаются вместе с отверстием и 2 кольца вращаются вместе с валом). |

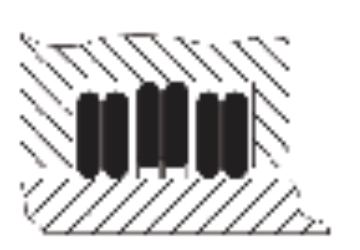

Рисунок 6: Ламинарные кольца серии QSK/YSK 1 комплект = 5 отдельных колец (3 кольца вращаются вместе с валом и 2 кольца вращаются вместе с отверстием). |
Комплекты двухвитковых ламинарных колец:

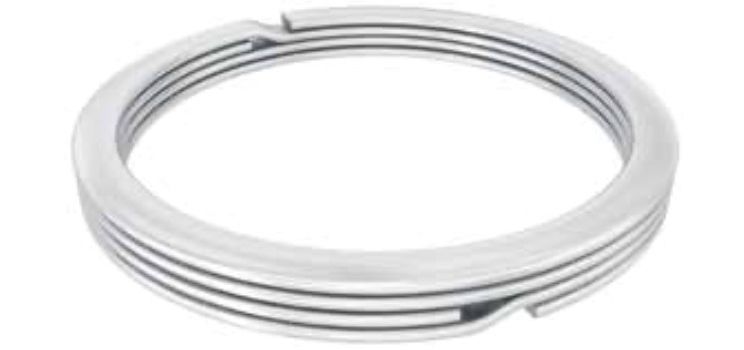

Ламинарные уплотнения изготавливаются также комплектами по два кольца. Эти уплотнения идеально подходят для применений в средах с высоким риском загрязнения. Комплекты двухвитковых колец обеспечивают высочайший уровень защиты от агрессивных загрязнений, грязи, обильных брызг воды и высоких температур. Двухвитковые комплекты колец с попеременным сцеплением обеспечивают максимальную защиту применения.
|

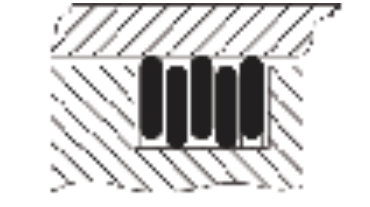

Рисунок 8: Ламинарные кольца серии QHD/YHD 1 комплект = 2 отдельных кольца (кольца вращаются только вместе с отверстием). |
Рисунок 9: Ламинарные кольца серии QSD/YSD 1 комплект = 2 отдельных кольца (кольца вращаются только вместе с валом). |
|
Рисунок 10: Ламинарные кольца серии QSKD/YSKD 1 комплект = 3 отдельных кольца (2 кольца вращаются вместе с валом и 1 кольцо вращаются вместе с отверстием). |
Рисунок 11: Ламинарные кольца серии QHKD/YHKD 1 комплект = 3 отдельных кольца (2 кольца вращаются вместе с отверстием и 1 кольцо вращаются вместе с валом). |
Обозначения типов колец SMALLEY и соответствующие им кольца FEY.
Ниже в таблице находится перечень видов(типов) ламинарных колец SMALLEY, которые идентичны и взаимозаменяемы кольцами компании FEY.
|
SMALLEY |
FEY |
|
QH |
AS (FK3) |
|
QHK |
ASK (FK3) |
|
QS |
IS (FK3) |
|
QSK |
ISK (FK3) |
|
QHD |
ASD (FK6) |
|
QHKD |
ASKD(FK6) |
|
QSD |
ISD (FK6) |
|
QSKD |
ISKD (FK6) |
