Уплотнения из фторопласта Ф-4 (PTFE) обладают рядом выдающихся эксплуатационных характеристик: они устойчивы к высокой (до +260ºС) и сверхнизкой (до -200ºС) температуре, не подвержены воздействию агрессивных реагентов, обладают крайне низким коэффициентом сопротивления трению. Однако использование фторопластовых уплотнений ограничено малой эластичностью материала, его текучестью и высоким показателем остаточной деформации. Нивелировать эти недостатки можно при помощи дополнительных преднатяжителей – меандровых или Helicoil, а так же спиральных пружин.
Заказы принимаются на все три типа пружин. Минимальное количество для оформления заявки по наличию – 10 метров.
Стандртные исполенения пружин поставляются из нержавещей стали, но по специальному заказу, пружины могут быть изготвлены из уникальных сплавов, а именно: Elgiloy (сплав кобальт-хром-никель) ; Hastelloy C-276 (сплав никель-молибден-хром-сплав с добавками вольфрама) ; 17-7PH (сплав с повышенными коррозионностойкими свойствами).

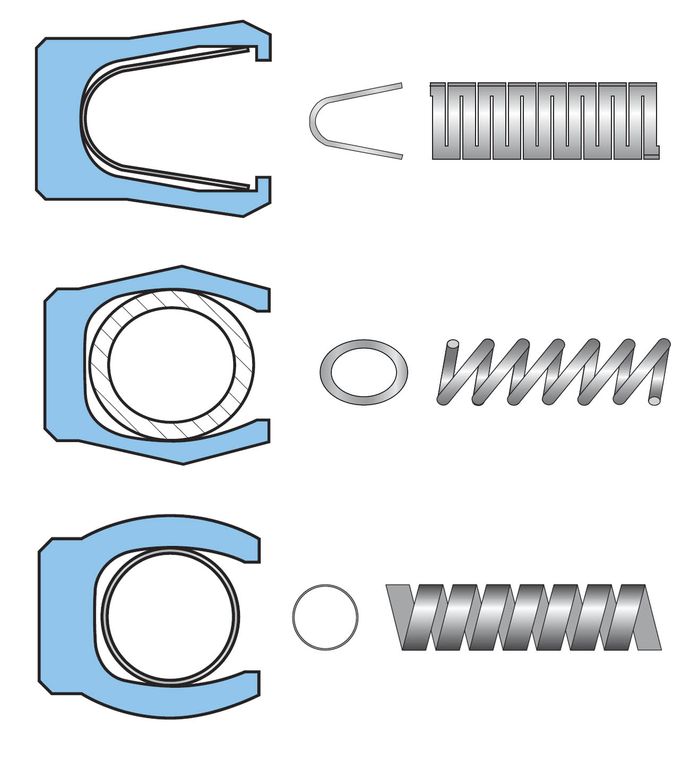

Существует 3 типа пружин для уплотнительных манжет:

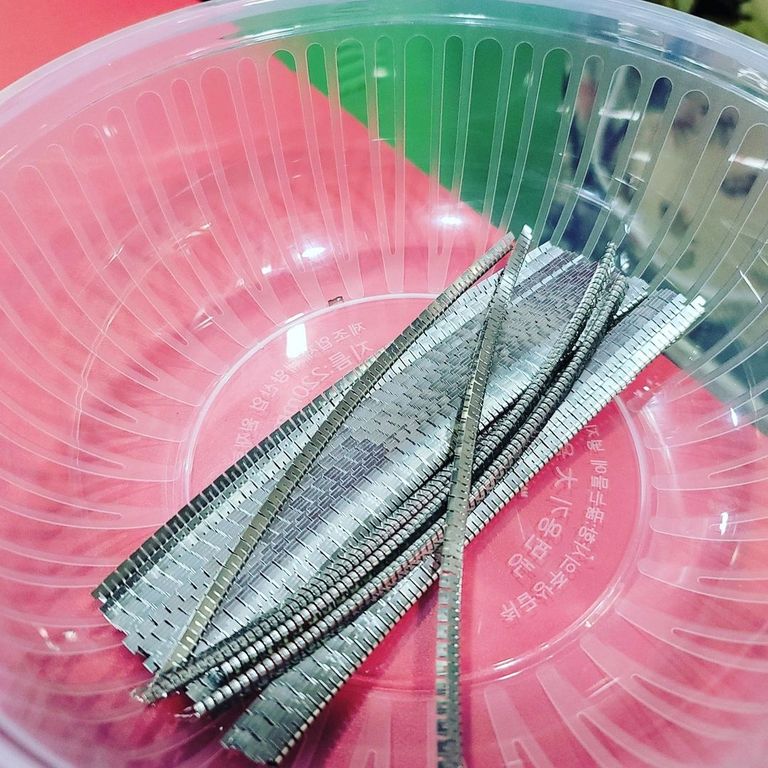

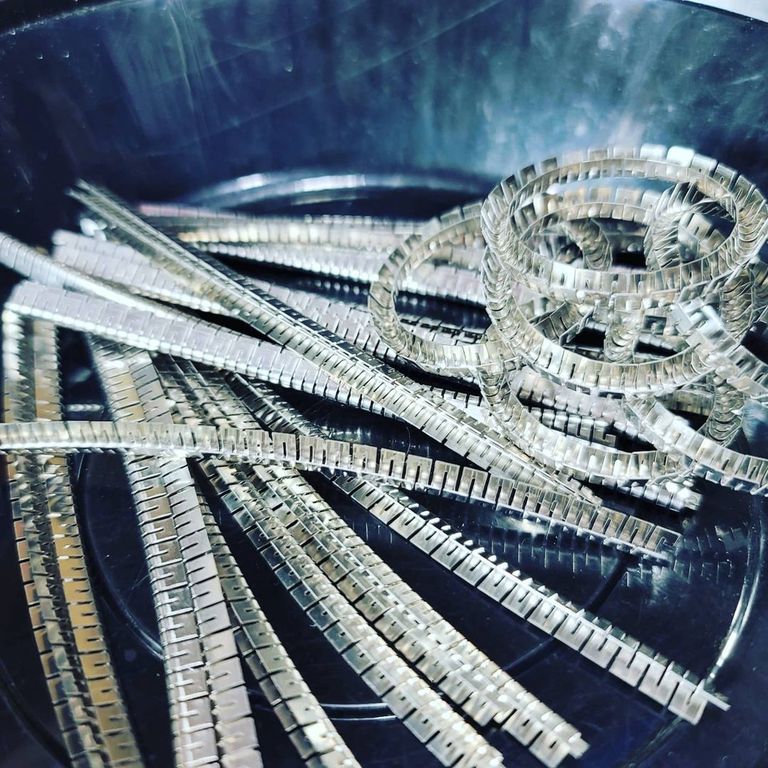

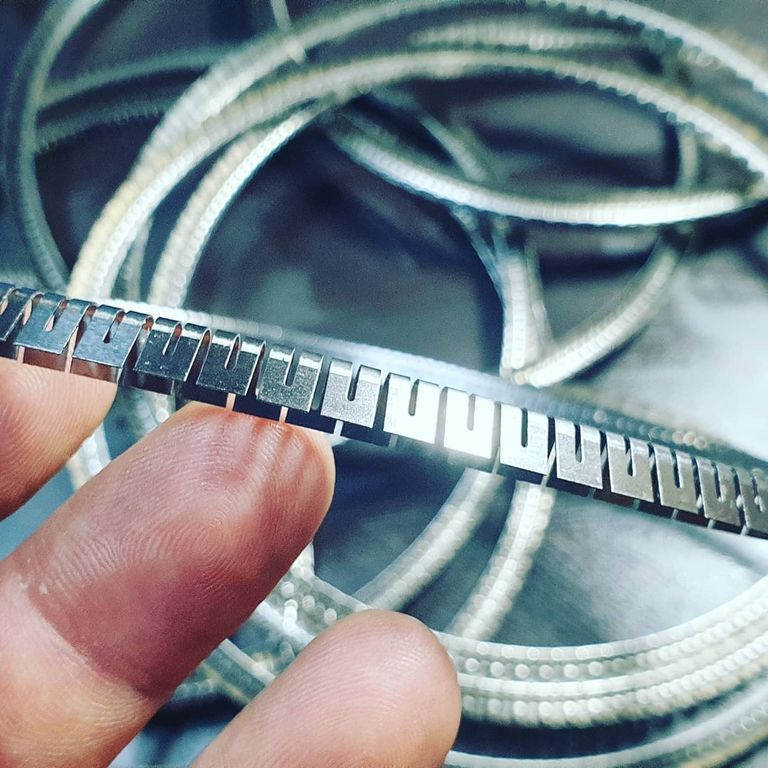

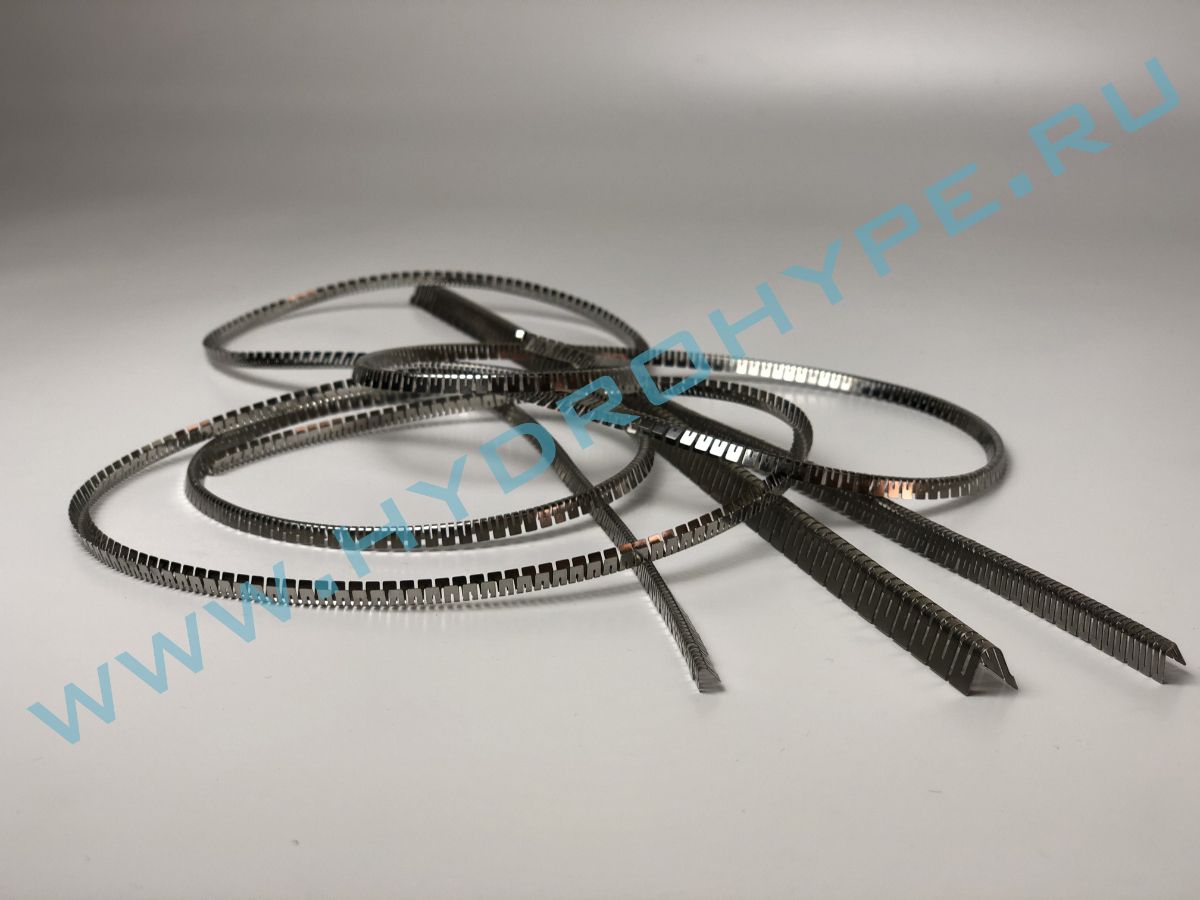

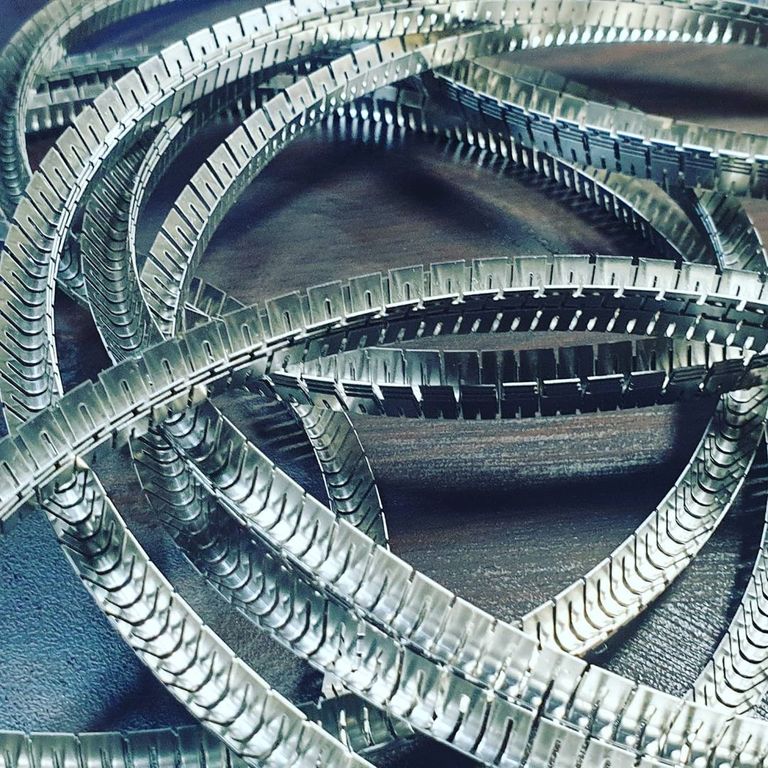

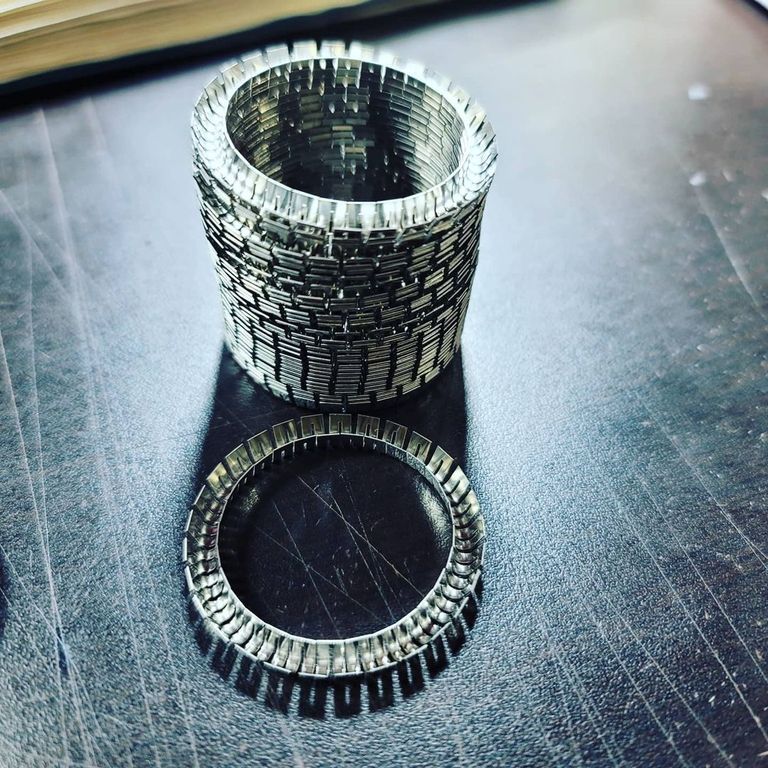

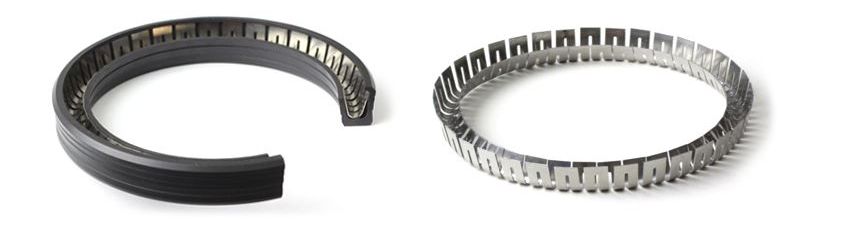

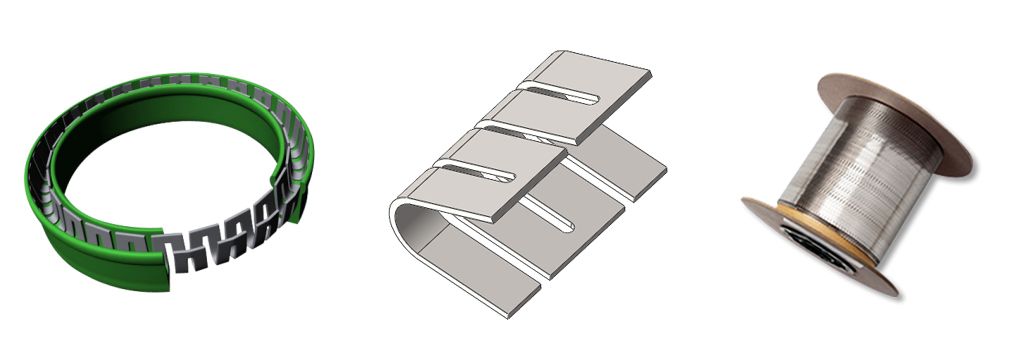

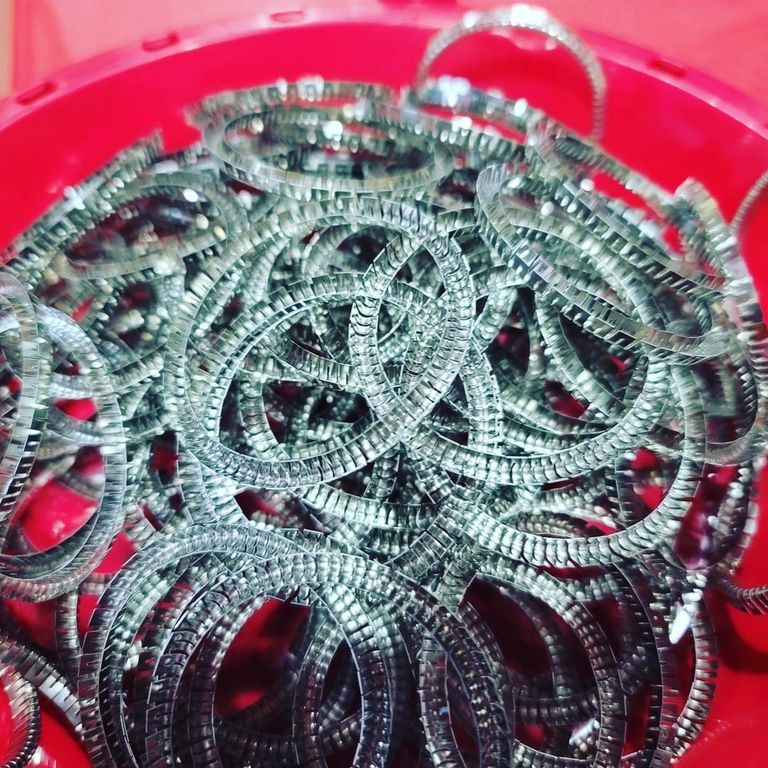

1.Меандровые V-образные (так же некоторые размеры имеют U-образное сечение) пружины служат для создания дополнительного усилия на уплотнении при низком рабочем давлении (при повышении давления, усилие создается гидравлической жидкостью или маслом). Материалом для пружин, в зависимости от предполагаемых условий эксплуатации, служит углеродистая или коррозионно-стойкая нержавеющая сталь. Комбинация тефлона и нержавеющей стали X10CrNi18-8 DIN 1.4310 series (отечественный аналог 12Х18Н9) позволяет уплотнениям штоков и цилиндров выдерживать высокие температуры и противостоять агрессивным средам в процессе эксплуатации.
Наиболее ходовые размеры меандровых отгружаются со склада в России (по ним поддерживается складской запас):
|
№ |

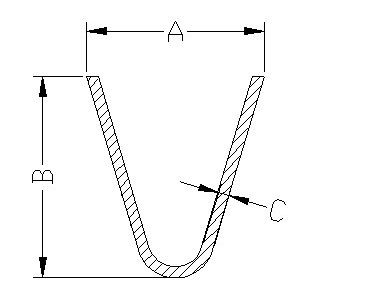

Размер (A*B*C) |
Материал |
Цена, руб./пог.м с НДС |
Минимальная партия, пог.м |
Скидки |
|
1 |
1.2*1.2*0.1 3.1x0.10 |
SS 301 |
1450,00 |
50 |
7% от 100 м/п |
|
2 |
1.5*1.5*0.1 |
SS 301 |
1470,00 |
50 |
7% от 100 м/п |
|
3 |
1.9*1.9*0.1 (4.7x0.12) |
SS 301 |
1210,00 |
10 |
10% от 50 м/п |
|
4 |
2.5*2.5*0.15 |
SS 301 |
1270,00 |
50 |
7% от 100 м/п |
|
5 |
2.8*2.8*0.15 (6.35x0.15) |
SS 301 |
1290,00 |
10 |
10% от 50 м/п |
|
6 |
3.5*3.5*0.18 |
SS 301 |
1310,00 |
50 |
7% от 100 м/п |
|
7 |
3.4*3.8*0.18 |
SS 301 |
1300,00 |
50 |
7% от 100 м/п |
|
8 |
4.0*4.0*0.2 |
SS 301 |
1320,00 |
50 |
7% от 100 м/п |
|
9 |
4.5*4.5*0.15 (9.8x0.18) |
SS 301 |
1330,00 |
10 |
10% от 50 м/п |
|
10 |
4.2*4.8*0.2 |
SS 301 |
1350,00 |
50 |
7% от 50 м/п |
|
11 |
6.5*6.0*0.25 (14.1x0.22) |
SS 301 |
1480,00 |
10 |
10% от 50 м/п |
|
12 |
8.5*9.0*0.25 |
SS 301 |
1650,00 |
50 |
7% от 100 м/п |
Меандровые пружины (V-shaped spring) устанавливаются в эти типы манжет, изготовленных методом точения по технологии Seal Jet:
SealMaker: RS19; PS19; PRS19; RS19A; PS19A
DMH: DS154; DS119; DK119; DK139; DK153; DK154; DR117; DR118; DK119
ECONOMOS (SKF): S19-F; R12-F; R-19F
PU1TECH: DR121; DS11B
UTEC: R19; P19; RT19
Trelleborg: Variseal M2, Variseal M2S and Roto Variseal

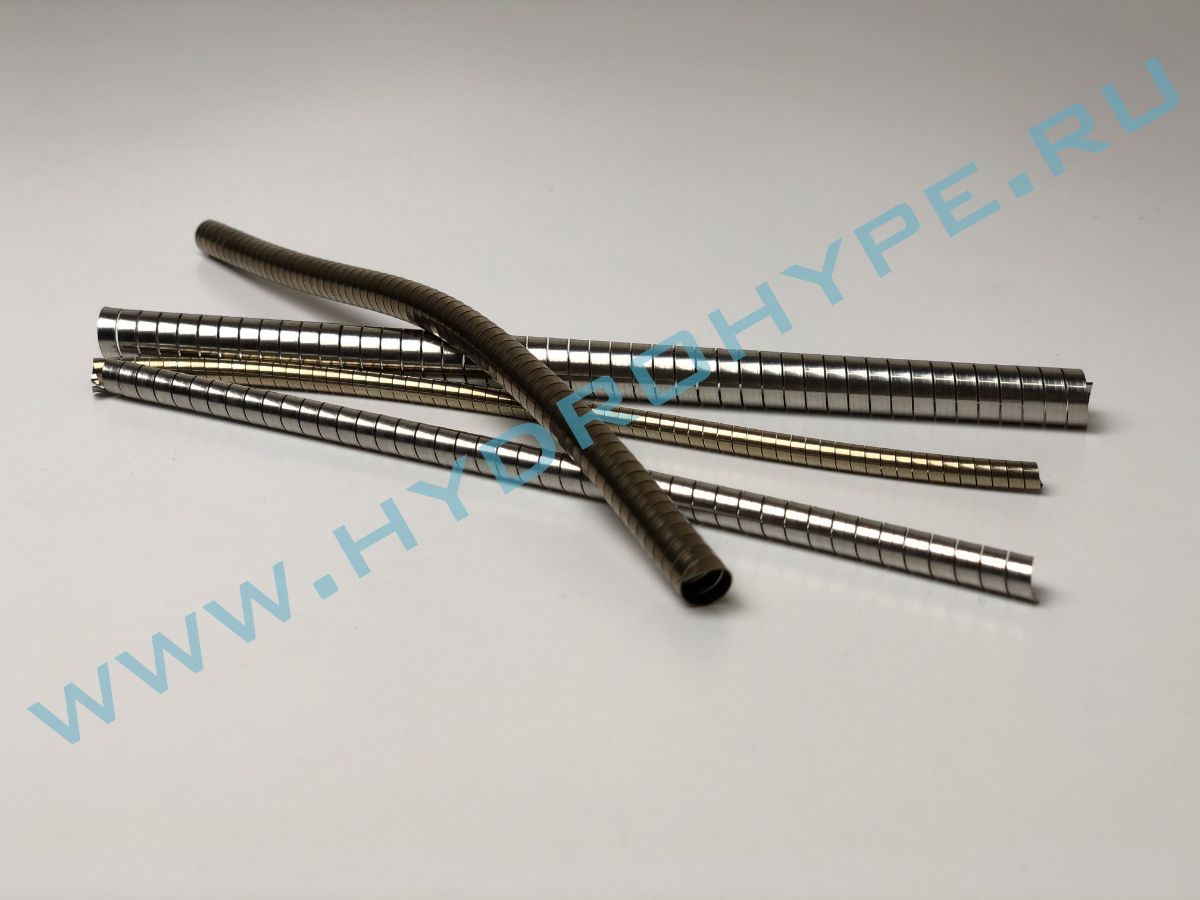

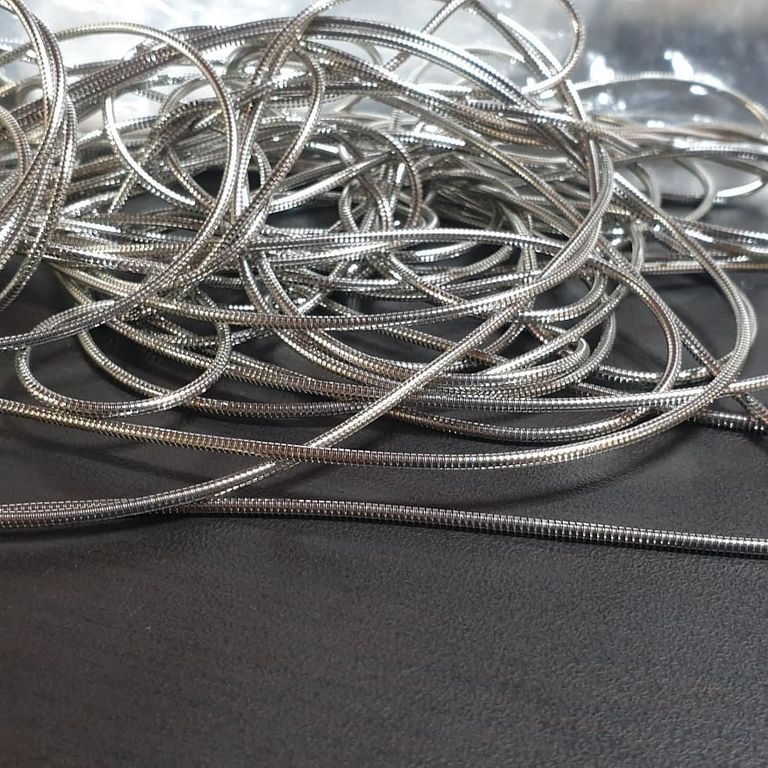

2. Ленточные спиральные пружины Helicoil (helical) объединяют в себе сильные стороны меандровых и простых цилиндрических пружин. Они могут работать как на растяжение (по длине) так и на поперечное (по диаметру) сжатие. Эти пружины создают преднатяжение в симметричных и асимметричных V-образных уплотнениях из фторопласта PTFE. Как и меандровые пружины, Helicoil могут быть изготовлены из углеродистой стали или легированной нержавеющей, устойчивой к коррозии в агрессивных средах. Так же данный тип используется в капсулированных кольцах.

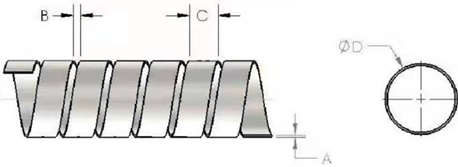

Размерный ряд спиральной (ленточной) пружины:
|
№ |
Размер D*C *A*Длина |
Материал |
Цена, руб. с НДС за 1 пог.м. |
Минимальная партия, пог.м |
|
1 |
1.5*0.42*0.06*2000 mm |
SS 301 |
2510,00 |
30 |
|
2 |
2*0.7*0.1*2000 mm |
SS 301 |
1180,00 |
30 |
|
3 |
2.5*0.7*0.1*2000 mm |
SS 301 |
1200,00 |
30 |
|
4 |
3.2*1.5*0.1*2000 mm |
SS 301 |
1220,00 |
30 |
|
5 |
4*1.5*0.1*2000 mm |
SS 301 |
1250,00 |
2 |
|
6 |
4.5*1.5*0.15*2000 mm |
SS 301 |
1270,00 |
30 |
|
7 |
5*2.0*0.15*2000 mm |
SS 301 |
1290,00 |
2 |
|
8 |
6*2*0.15*2000 mm |
SS 301 |
1540,00 |
30 |
|
9 |
7.9*3.2*0.25*2000 mm |
SS 301 |
1570,00 |
30 |
|
10 |
8.5*3.0*0.3*2000 mm |
SS 301 |
1790,00 |
30 |
|
11 |
9.6*3.2*0.3*2000 mm |
SS 301 |
2080,00 |
30 |
|
12 |
11.7*4*0.4*2000 mm |
SS 301 |
2110,00 |
30 |
|
13 |
15*4*0.4*2000 mm |
SS 301 |
2130,00 |
30 |
|
14 |
17*4*0.5*2000 mm |
SS 301 |
2150,00 |
30 |
доставка в течение 30 календарных дней с момента размещения заказа.
Ленточные пружины (Helical spring) устанавливаются в эти типы манжет, изготовленных методом точения по технологии Seal Jet:
SealMaker: PRS19B; PRS19C; PRS19D
DMH: DS151; DS118; DK150; DK151
ECONOMOS (SKF): K03-S; S03-S
PU1TECH: DS118
UTEC: R03-LFS; P03-LFS
Trelleborg: Variseal H; HF;

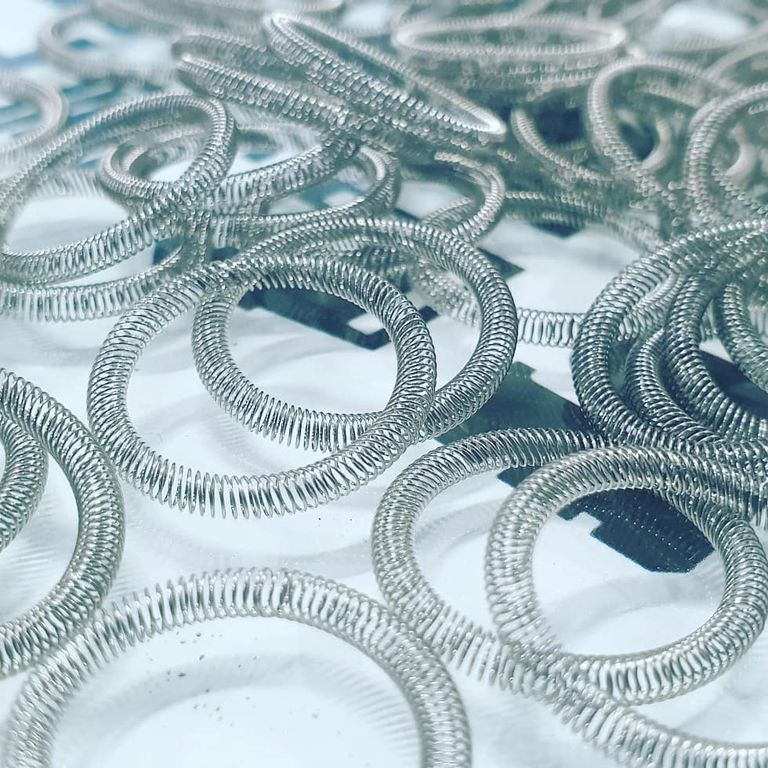

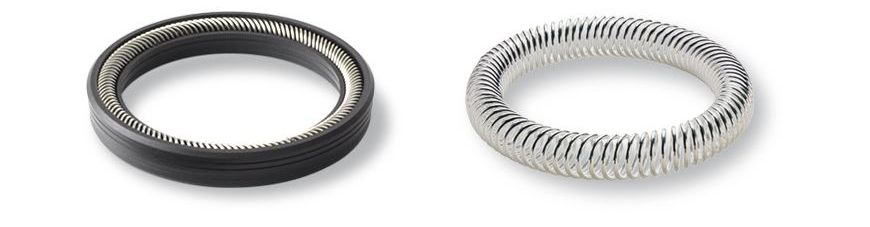

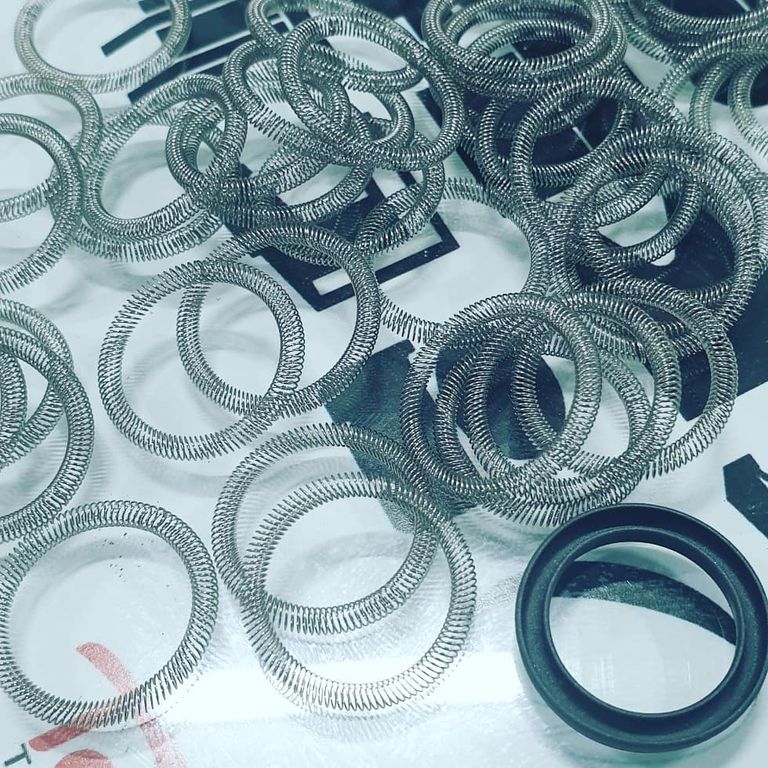

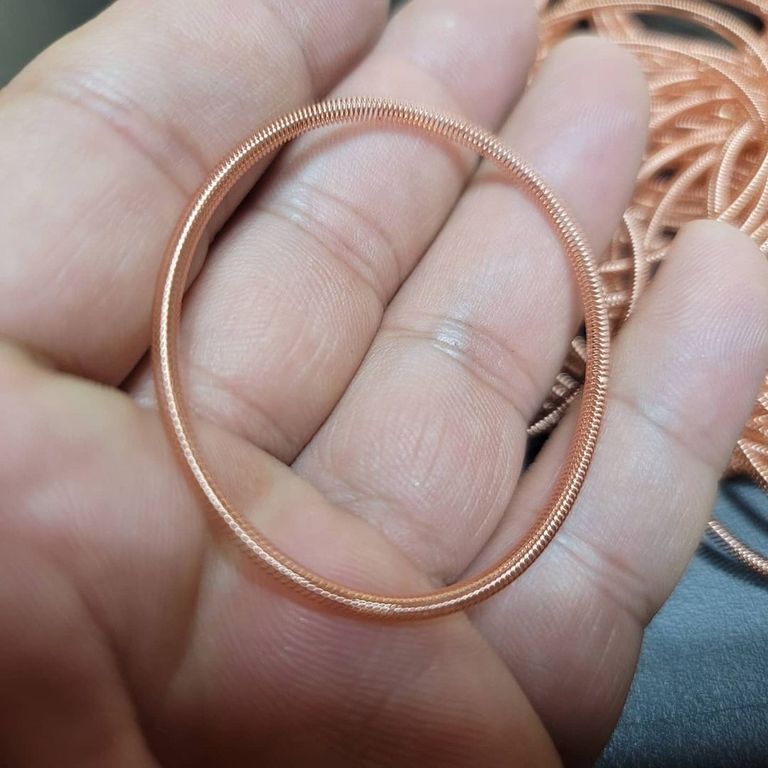

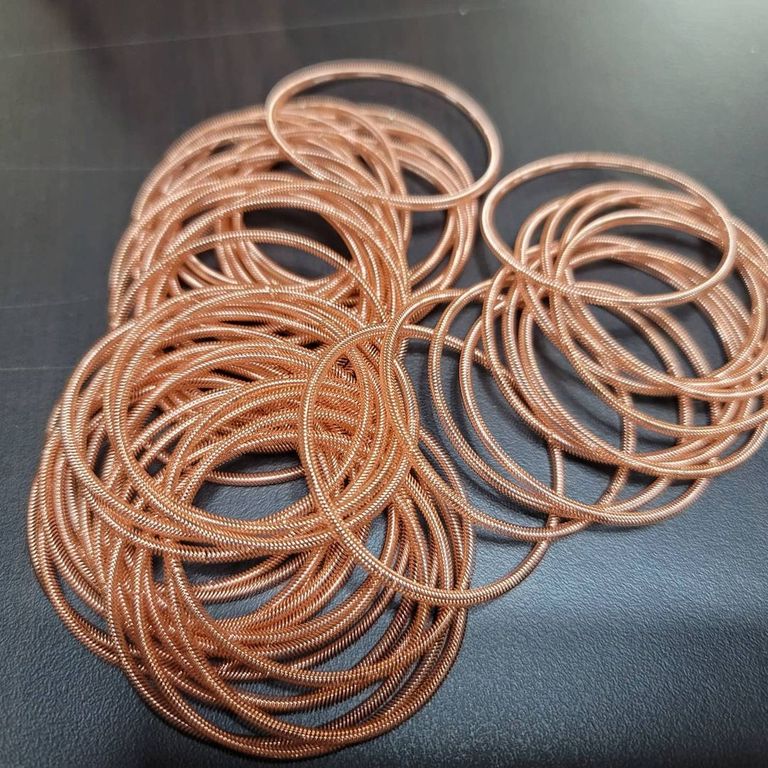

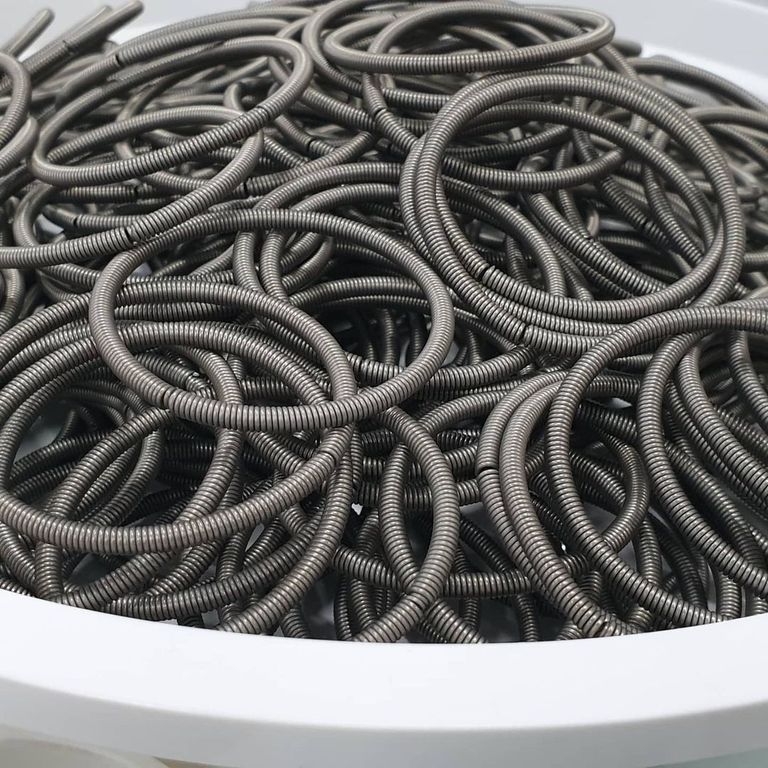

3-тий тип пружины - это спиральная (Canted Coil Springs), изготовленная из проволоки и сформирована в наклонную форму. Используется в динамических возвратно-поступательных движениях. Пружины обеспечивают многоточечный контакт и компенсируют несоответствие сопряженных поверхностей и их несоосность.
Благодаря своей конструкции может применяться для уплотнения штоков диаметр которых менее 12 мм. Не подходит для применения в абразивной среде. Основные материалы данных типов пружин - это нержавеющая сталь и сплав Hastelloy. Компания Trelleborg имеет собственное наименование этой пружины Slantcoil spring.

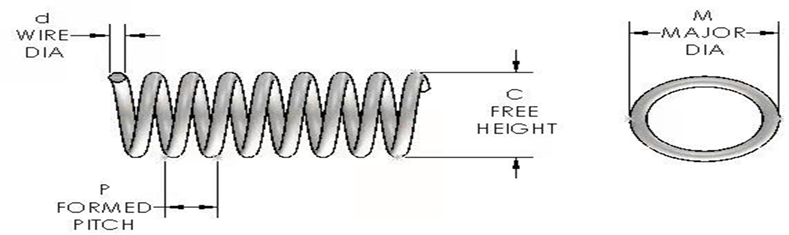

Размерный ряд сприалной пружины N-spring
| Наименование | Width M* Height C* Wire Dimeter d | Материал |
| N Spring | 0.8X1.0X0.25 | ss 301 |
| N Spring | 1.0X1.3X0.25 | ss 301 |
| N Spring | 1.3X1.6X0.25 | ss 301 |
| N Spring | 1.6X1.9X0.25 | ss 301 |
| N Spring | 1.9X2.2X0.25 | ss 301 |
| N Spring | 1.7X2.1X0.2 | ss 301 |
| N Spring | 1.5X1.9X0.2 | ss 301 |
| N Spring | 1.4X1.7X0.25 | ss 301 |
| N Spring | 3.6X4.1X0.5 | ss 301 |
| N Spring | 2X2.5X0.3 | ss 301 |
| N Spring | 2.5X3X0.35 | ss 301 |
| N Spring | 2.8X3.2X0.35 | ss 301 |
| N Spring | 3.8X4.8X0.6 | ss 301 |
| N Spring | 4X4.5X0.6 | ss 301 |
| N Spring | 4.7X5.5X0.6 | ss 301 |
Slantcoil пружина используает в манжетах Variseal W2 от Trelleborg
