Описание

Таконитовые уплотнения (Taconite Seals)

В таких тяжёлых отраслях промышленности, как горнодобывающая промышленность, производство цемента и стали, оборудование работает в экстремальных условиях: в условиях абразивной пыли, высоких температур и больших нагрузок. Уплотнения SKF Taconite (Рис. 1) обеспечивают превосходную защиту от загрязнений, продлевая срок службы подшипников и снижая затраты на техническое обслуживание оборудования.

Рисунок 1. Таконитовое уплотнение

(Taconite Seal)

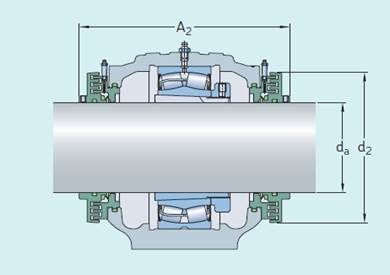

Рисунок 2. Подшипник

с таконитовым уплотнением.

Что такое таконитовые уплотнения?

Таконитовые уплотнения — это прочные лабиринтные уплотнения, разработанные SKF для тяжелых условий эксплуатации. Названные в честь богатой железом руды «таконит» из Миннесоты, эти уплотнения отлично подходят для работы в следующих условиях:

✔ Абразивная пыль и твердые частицы (например, в горнодобывающей промышленности, при производстве заполнителей);

✔ Высокое давление промывки;

✔ Экстремальные температуры

Основные характеристики

✔ Многослойная защита: лабиринтные канавки, резервуары для смазки и изолирующие барьеры.

✔ Отсутствие трения: конструкция без трения минимизирует износ.

✔ Коррозионностойкие материалы: нержавеющая сталь или нитриловый каучук.

✔ Простота модернизации: совместимость со стандартными корпусами подшипников.

Стандартные размеры таконических уплотнений

Серии таконитовых уплотнений SKF:

SKF предлагает различные варианты, включая:

Серия TSD: стандартные таконитовые уплотнения.
Серия TSDF: конструкция с маслоотражательным кольцом для дополнительной защиты.
Варианты исполнения из нержавеющей стали: для коррозионных сред.

Метрические размеры				Дюймовые размеры
Основные размеры			Обозначение	Основные размеры			Обозначение
da	d2	A2		da	d2	A2
mm				in.
50	125	1651)	TK 511	1 15/16	4.84	6.655)	TK 24 V
55	130	1751)	TK 512	2 3/16	5.04	7.365)	TK-29 V
60	135	1801)	TK 513	2 7/16	5.24	7.525)	TK-37 V
65	140	1761)	TK 515	2 11/16	5.87	8.465)	TK-44 V
70	150	2051)	TK 516	2 15/16	6.10	8.505)	TK-53 V
75	155	2101)	TK 517	3 3/16	6.34	9.335)	TK-188 V
80	165	2251)	TK 518	3 7/16	6.77	8.785)	TK-102 V
85	170	2201)	TK 519	3 15/16	7.17	9.845)	TK-109 V
90	175	2321)	TK 520	4 3/16	7.91	10.715)	TK-113 V
100	185	2501)	TK 522	4 7/16	7.91	10.835)	TK-117 V
110	205	2601)	TK 524	4 15/16	8.82	10.985)	TK-122 V
115	215	2651)	TK 526	5 3/16	8.78	11.935)	TK-125 V
125	225	2851)	TK 528	5 7/16	9.41	12.175)	TK-130 V
135	235	2951)	TK 530	5 15/16	11.02	13.005)	TK-140 V
140	240	3151)	TK 532	6 7/16	11.42	13.335)	TK-148 V
150	280	3242), 3023)	TK 34, TK 34N	6 15/16	12.20	14.355)	TK-155 V
160	290	3342), 3123)	TK 36, TK 36N	7 3/16	12.20	15.105)	TK-159 V
170	300	3522), 3303)	TK 38, TK 38N	7 15/16	12.99	15.855)	TK-167 V
180	310	3742), 3503)	TK 40, TK 40N	8 15/16	13.78	15.105)	TK-552 V
200	330	3902), 3673)	TK 44, TK 44N	9 7/16	14.88	15.855)	TK-553 V
220	350	4102), 3833)	TK 48, TK 48N	9 15/16	15.67	16.345)	TK-607 V
240	378	4242), 4013)	TK 52, TK 52N	10 7/16	15.67	16.345)	TK-606 V
260	398	4242), 4013)	TK 56, TK 56N	10 15/16	16.54	20.406)	TK-858 V
280	418	4552), 4313)	TK 60, TK 60N	11 7/16	16.54	20.406)	TK-861 V
300	438	4752), 4513)	TK 64, TK 64N	11 15/16	17.24	20.406)	TK-859 V
320	456	5232), 5154)	TK 68, TK 68B	12 7/16	17.24	20.656)	TK 865 V
340	480	5232), 5154)	TK 72, TK 72B	12 15/16	18.90	21.156)	TK-869 V
360	500	5252), 5504)	TK 76, TK 76B	13 7/16	19.29	21.156)	TK-872 V
380	520	5552), 5504)	TK 80, TK 80B	13 15/16	19.29	21.156)	TK-875 V
400	547	5852), 5854)	TK 84, TK 84B	15	20.47	22.286)	TK-847 V
410	557	5852), 5854)	TK 88, TK 88B	15 3/4	21.54	22.506)	TK-969 V
430	575	5992), 6294)	TK 92, TK 92B	16 1/2	22.32	23.876)	TK-958 V
450	601	5992), 6294)	TK 96, TK 96B	17	22.64	23.586)	TK-838 V
				18	23.66	26.576)	TK-888 V

Почему выбирают таконитовые уплотнения SKF?

✔ Непревзойденная стойкость к загрязнениям

Лабиринтный механизм улавливает загрязнения, а резервуары для смазки создают дополнительный барьер, предотвращая попадание грязи, воды и химикатов.

✔ Увеличенный срок службы подшипников

Защищая подшипники от абразивных частиц, таконитовые уплотнения снижают износ подшипников до 80%, сокращая время простоя и затраты на замену.

✔ Низкие эксплуатационные расходы

В отличие от манжетных уплотнений, таконитовые уплотнения не требуют частой замены — достаточно лишь периодического пополнения смазки.

✔ Универсальное применение идеально подходит для:

Горнодобывающего оборудования (дробилки, конвейеры);
Целлюлозно-бумажного оборудования;
Сталелитейных заводов;
Цементных заводов.

Советы и заключение:

Обсулживание и установка:

Правильное смазывание: используйте высококачественную совместимую смазку (SKF рекомендует LGEP 2 или аналогичную).
Проверка соосности: убедитесь, что уплотнение плотно прилегает к корпусу, чтобы избежать зазоров.
Регулярный осмотр: обращайте внимание на наличие повреждений или чрезмерной утечки смазки.

Таконитовые уплотнения SKF — это экономичное и долговечное решение для отраслей промышленности, работающих с агрессивными загрязняющими веществами. Сводя к минимуму отказы подшипников и необходимость в их обслуживании, они повышают эксплуатационную эффективность и окупаемость инвестиций.

Для заказа данных уплотнений просьба связаться с нашими техническими специалистами по электронной почте info@hydrohype.ru. Наши специалисты помогут правильно подобрать интересующие вас позиции.
