Защитные телескопические пружины
Цены по запросу на почту
Оформить заказ

В наличии на складе имеются:

1.Пружина 60-800-75-80 - 4 шт

2.Пружина 50-1300-75-78 - 2 шт

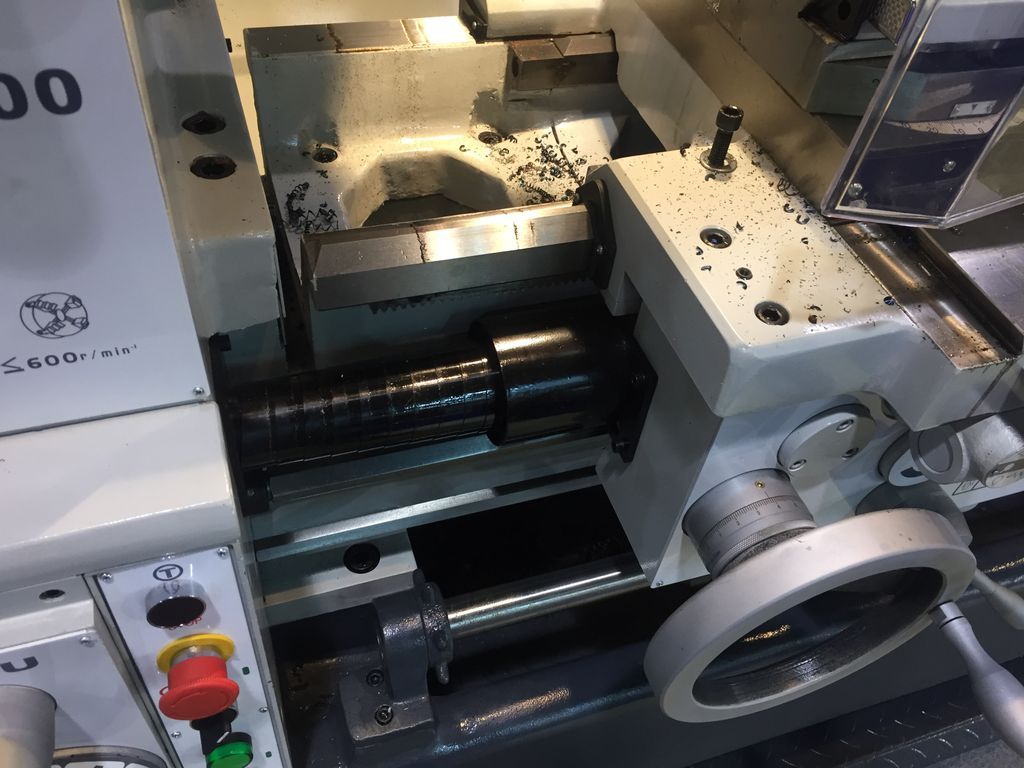

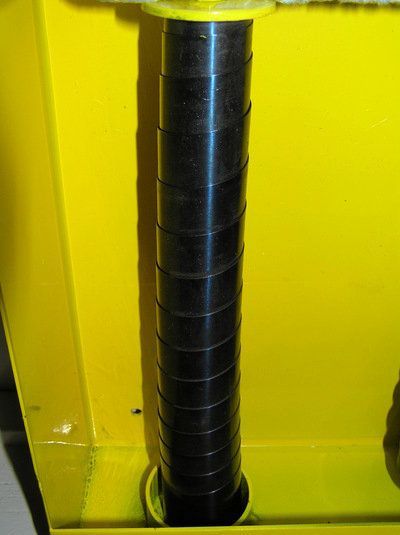

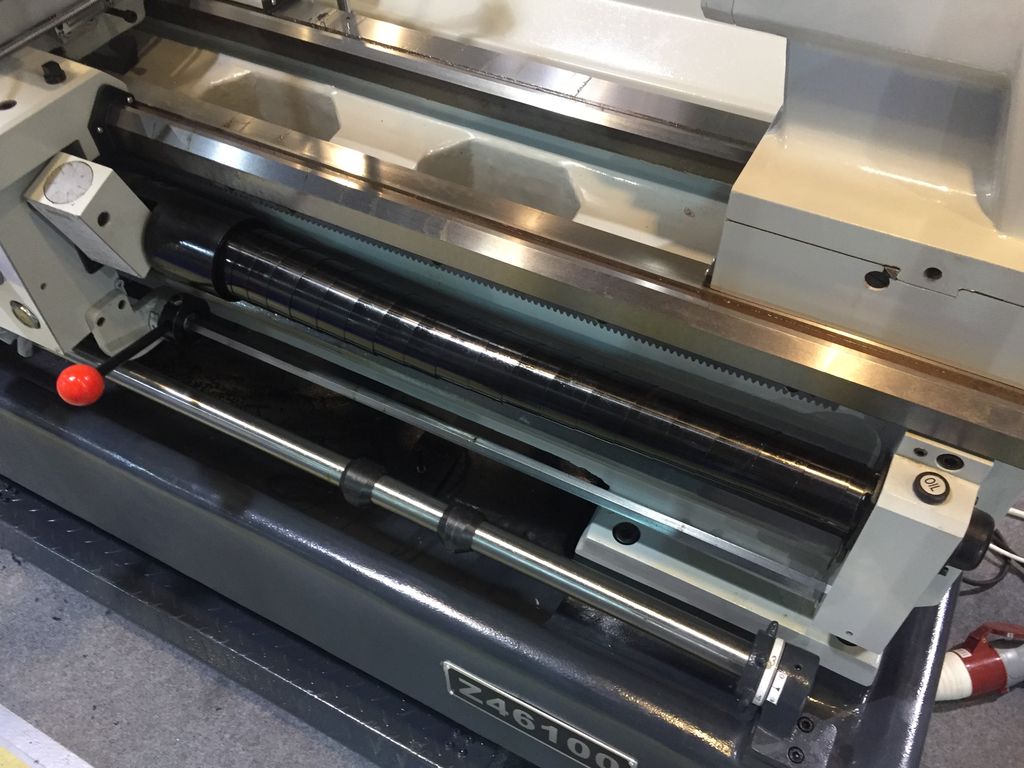

Фото спиральной защиты шпинделей





В наличии на складе имеются:

1.Пружина 60-800-75-80 - 4 шт

2.Пружина 50-1300-75-78 - 2 шт


Фото спиральной защиты шпинделей
Описание
Описание

Телескопические защитные пружины предохраняют износ ШВП, крутящих валов, зеркала штока, направляющих, путём защиты от попадания стружки, следовательно, многократно возрастает срок службы оборудования и увеличиваются временные интервалы по техническому обслуживанию.


Так же, благодаря применению пружинной металлической защиты, снижается риск получения травм и оборудование приобретает товарный и оконченный внешний вид.


Стальные спиральные элементы приводятся в действие автоматически, т.к. они следуют возвратно-поступательным движением защищаемого узла.


Спиральные пружины поставляются в смазанном виде, с помощью масляной пленки обеспечивается превосходное скольжение витков при работе. Спираль необходимо регулярно очищать и обрабатывать смазочным машинным маслом.

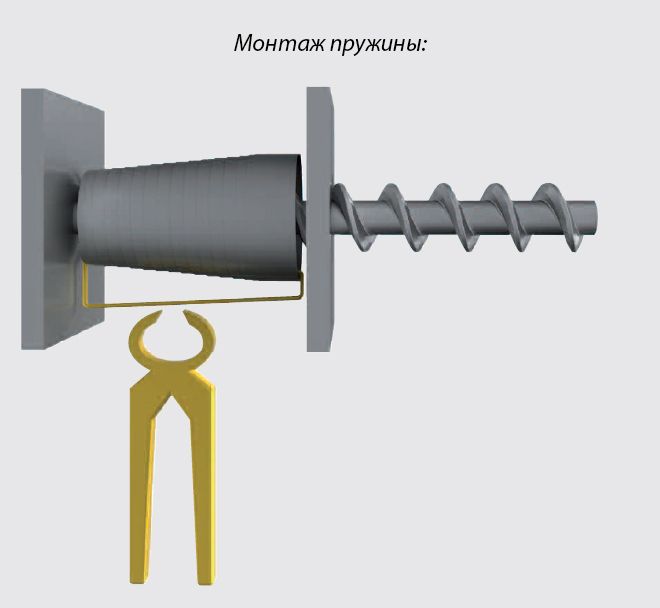

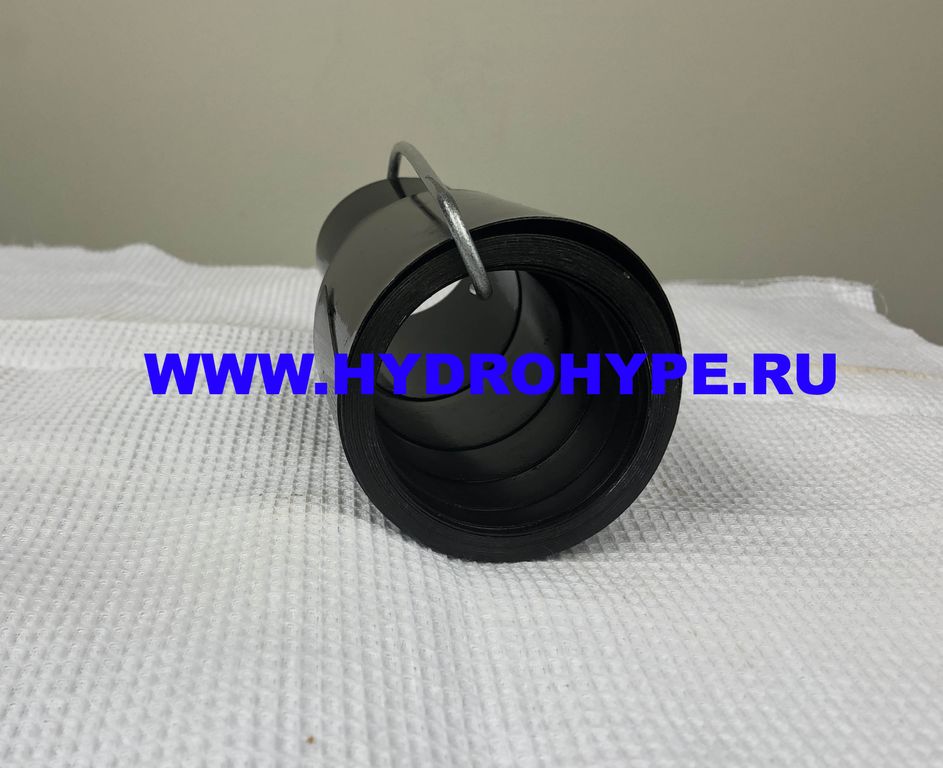

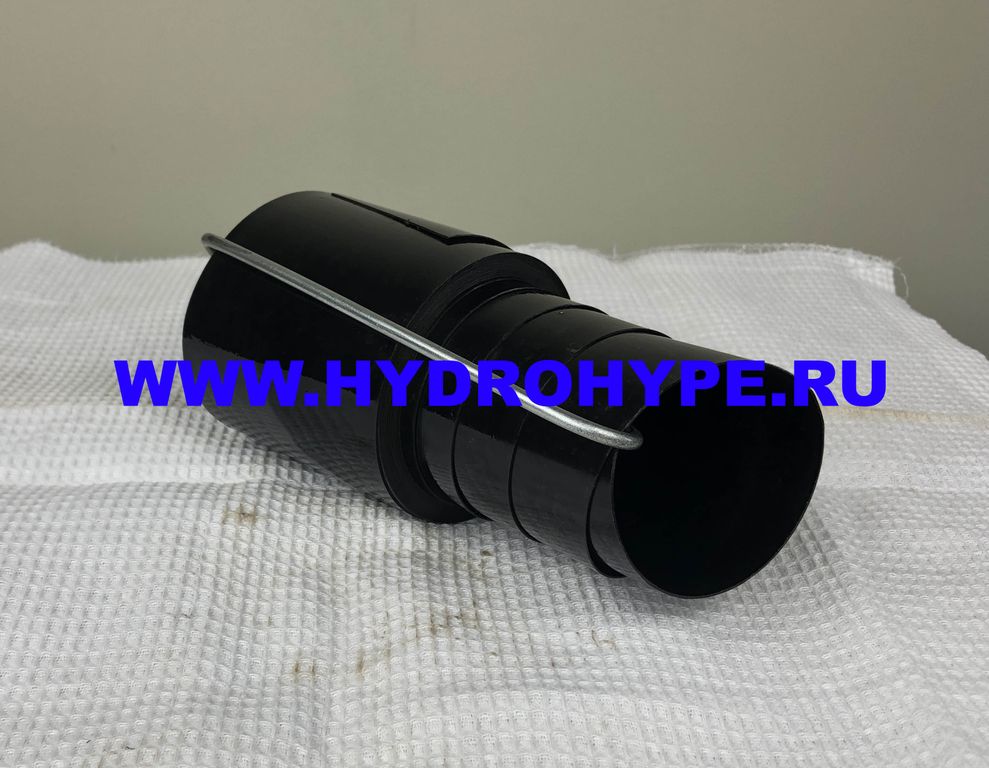

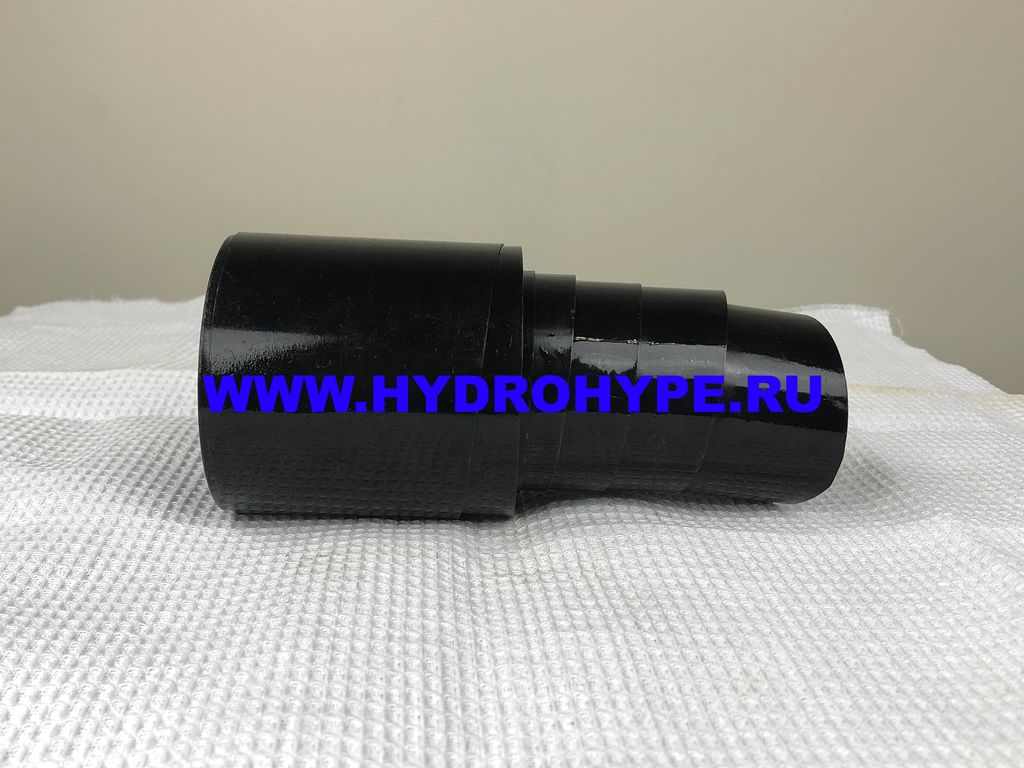

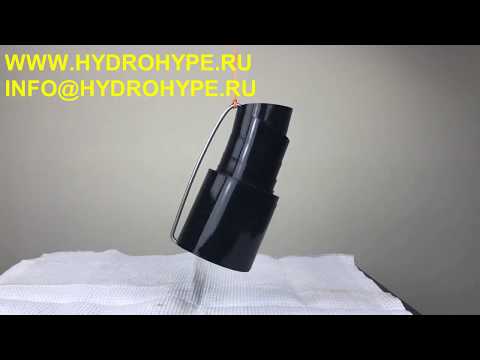

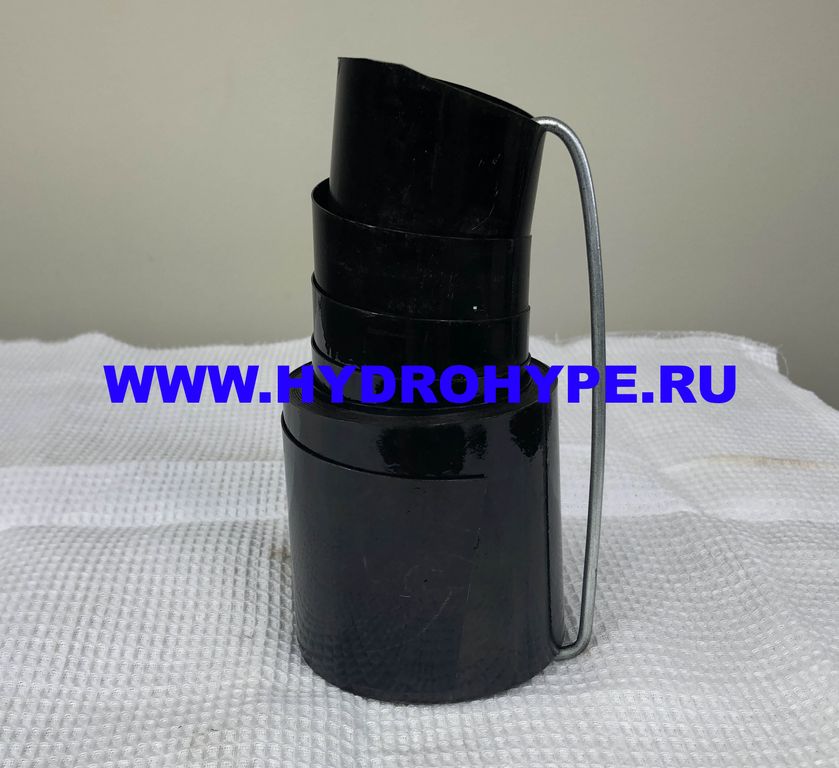

Заказчики получают спирали в сжатом состоянии, зафиксированные проволочной монтажной скобой.


Отверстие защитного элемента должно только быть установлено вниз. После двадцати полноценных движений, пружина достигает полную функциональность.

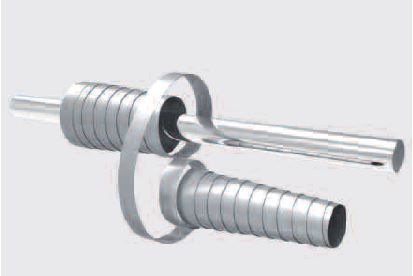

В труднодоступных местах, возможно ручная установка, путем «намотки».

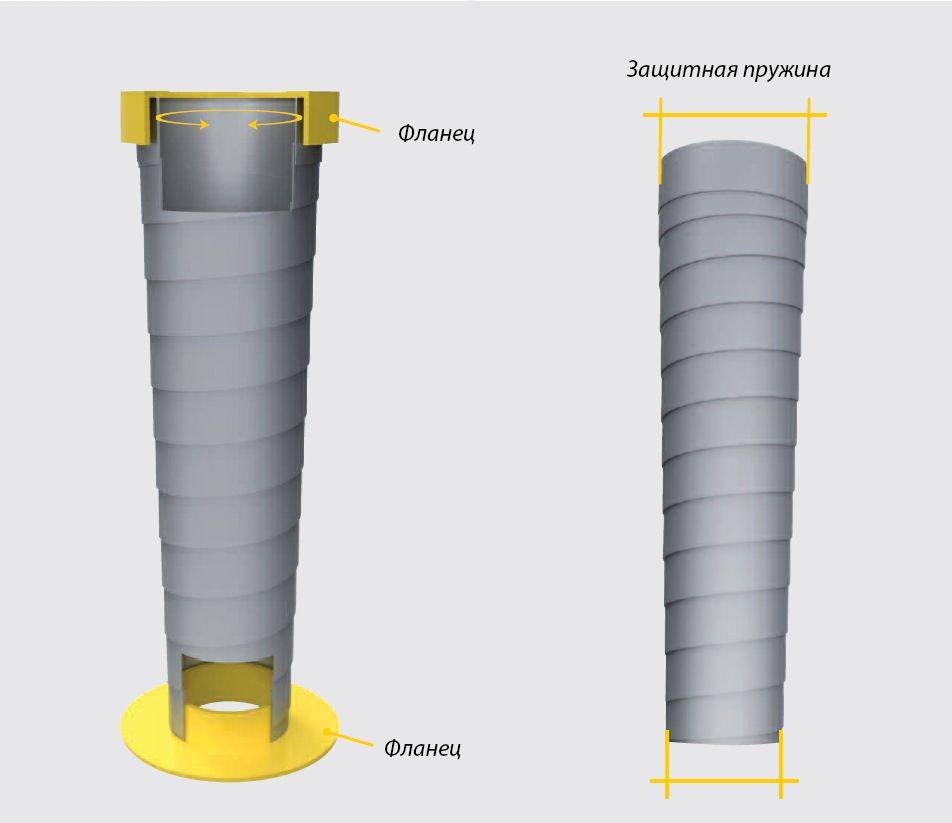

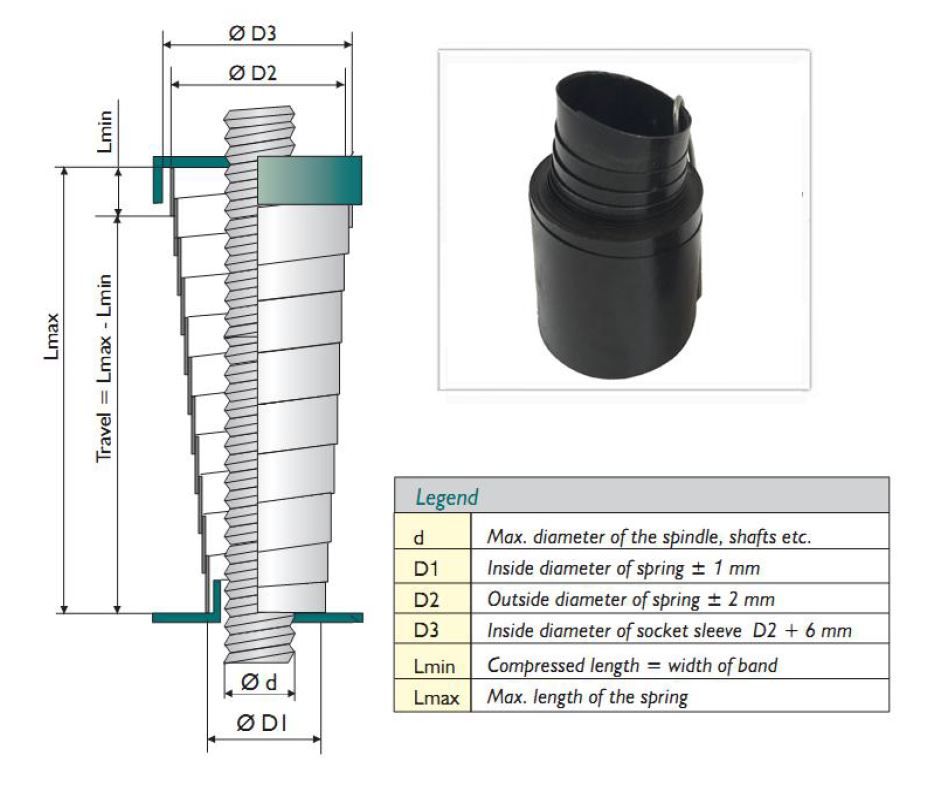

Для монтажа, пружинной защита для вала необходимо в узел интегрировать фланцы. Ниже представлена информация, по которой фланцы можно рассчитать и изготовить самостоятельно.

Цены на центрирующие фланцы предоставляются по запросу, и покупаются отдельно.

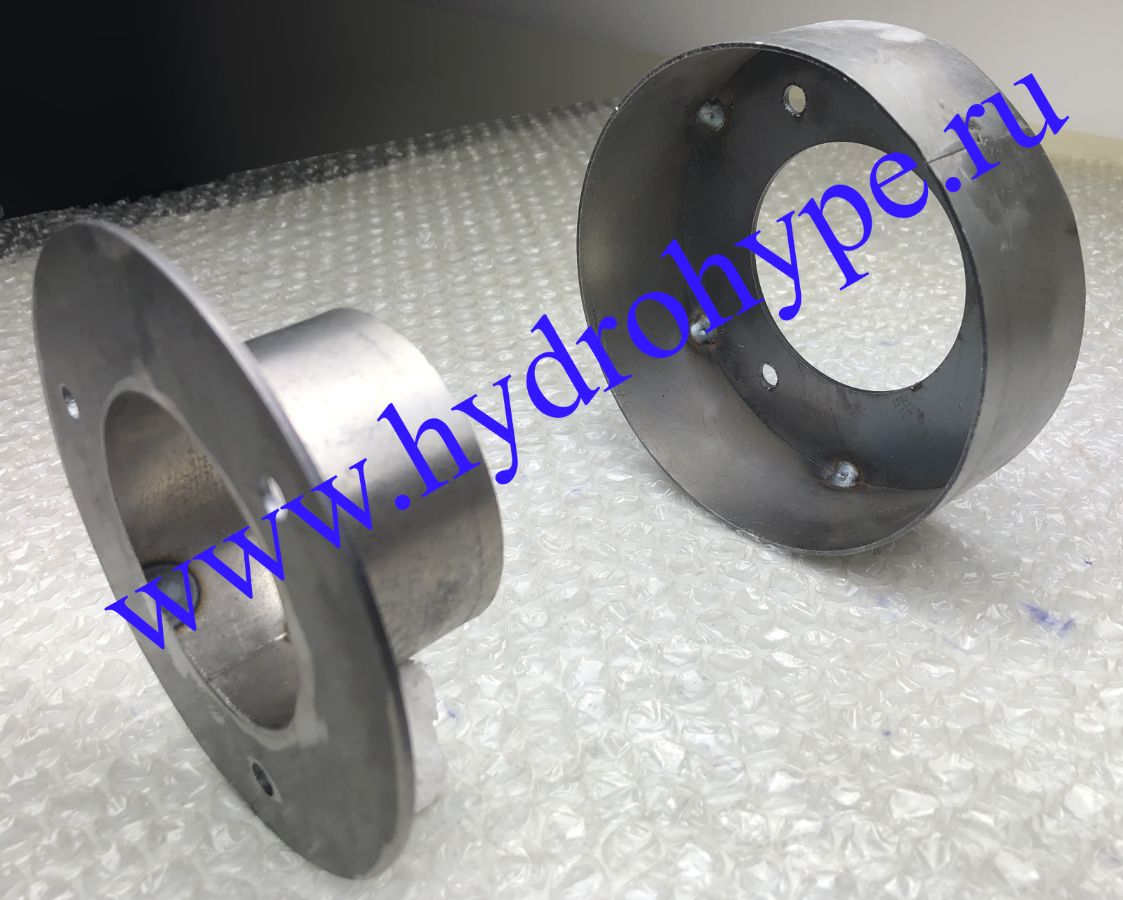

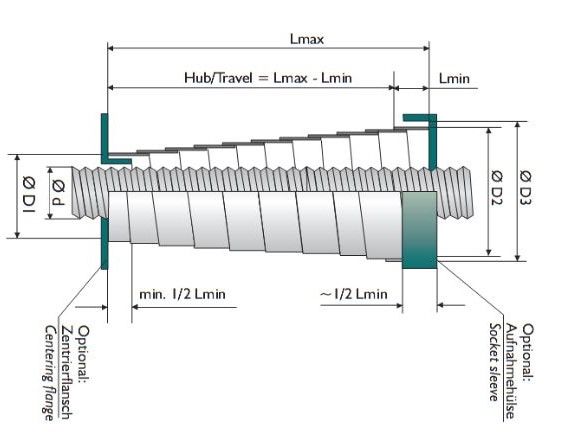

 Фланцы для телескопических защитных пружин

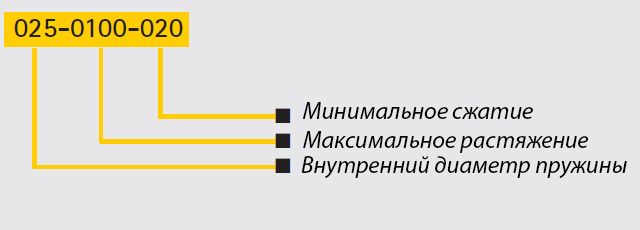

Данная схема объясняет наименование, необходимое для заказа.

Пример параметров, с которыми вы должны определиться.

Материал:

0 = пружинная сталь (65Г)

1 = нержавеющая сталь (201 или 301)



Ориентация работы:

V-вертикальная

H-горизонтальная



Максимальное растяжение / Минимальное растяжение


Размер Di



По многим размерам конической пружинной защиты ходового винта имеется складская программа.



Для получения КП или счёта, присылайте запросы на почту info@hydrohype.ru


015-0100-020 040-0150-020 050-0800-075 060-2400-120 075-0400-060 100-0500-100 140-1000-150
015-0150-020 040-0150-030 050-0800-100 060-2400-150 075-0500-050 100-0650-075 140-1250-150
015-0200-020 040-0150-040 050-1000-050 060-2400-180 075-0500-060 100-0650-100 140-1500-150
015-0300-020 040-0200-020 050-1000-060 060-2400-200 075-0650-060 100-0650-120 140-1800-150
015-0400-020 040-0200-030 050-1000-075 060-2700-120 075-0650-075 100-0800-075 140-1800-180
015-0500-020 040-0200-040 050-1000-100 060-2700-150 075-0650-100 100-0800-100 140-1800-200
020-0075-020 040-0200-050 050-1000-120 060-2700-180 075-0800-060 100-0800-120 140-2100-180
020-0100-020 040-0300-020 050-1250-060 060-2700-200 075-0800-075 100-1000-100 140-2100-200
020-0200-020 040-0300-030 050-1250-075 060-3000-150 075-0800-100 100-1000-120 150-1000-180
020-0200-030 040-0300-040 050-1250-100 060-3000-180 075-1000-075 100-1250-100 150-1000-200
020-0300-020 040-0300-050 050-1500-075 060-3000-200 075-1000-100 100-1250-120 150-1250-180
020-0300-030 040-0400-030 050-1500-100 065-0150-030 075-1000-120 100-1500-100 150-1250-200
020-0300-040 040-0400-040 050-1500-120 065-0150-040 075-1250-075 100-1500-120 150-1500-180
020-0400-020 040-0400-050 050-1800-100 065-0200-030 075-1250-100 100-1500-150 150-1500-200
020-0400-030 040-0400-060 050-1800-120 065-0200-040 075-1250-120 100-1800-120 155-0650-100
020-0400-040 040-0500-030 050-1800-150 065-0300-040 075-1500-100 100-1800-150 155-0800-100
020-0500-030 040-0500-040 050-2100-100 065-0300-050 075-1500-120 100-2100-150 155-0800-120
020-0500-040 040-0500-050 050-2100-120 065-0400-030 075-1500-150 100-2100-180 155-1000-150
020-0650-040 040-0500-060 050-2400-100 065-0400-040 075-1800-100 100-2100-200 160-0650-180
025-0075-020 040-0500-075 050-2400-120 065-0400-050 075-1800-120 100-2400-150 160-0800-150
025-0100-020 040-0650-040 050-2400-150 065-0400-060 075-1800-150 100-2400-180 160-0800-200
025-0150-020 040-0650-050 050-2700-100 065-0500-050 075-2100-100 100-2400-200 160-1000-180
025-0200-020 040-0650-060 050-2700-120 065-0500-060 075-2100-120 100-2700-180 160-1000-200
025-0200-030 040-0650-075 055-0150-030 065-0650-050 075-2100-150 100-2700-200 160-1250-180
025-0300-020 040-0800-050 055-0150-040 065-0650-060 075-2400-120 100-3000-180 160-1250-200
025-0300-030 040-0800-060 055-0200-040 065-0800-060 075-2400-150 100-3000-200 160-1500-180
025-0300-040 040-0800-075 055-0200-050 065-0800-075 075-2700-150 110-0200-075 160-1500-200
025-0400-020 040-1000-050 055-0300-040 065-0800-100 075-2700-180 110-0300-075 160-1800-200
025-0400-030 040-1000-060 055-0300-050 065-1000-075 075-3000-150 110-0400-075
025-0400-040 040-1000-075 055-0300-060 065-1000-100 075-3000-180 110-0500-075
025-0400-050 040-1000-100 055-0400-040 065-1000-120 080-0200-050 110-0500-100
025-0500-040 040-1250-050 055-0400-050 065-1250-075 080-0300-050 110-0650-075
025-0500-050 040-1250-060 055-0400-060 065-1250-100 080-0300-060 110-0650-100
025-0650-040 040-1250-075 055-0500-050 065-1250-120 080-0400-050 110-0800-100
025-0650-050 040-1250-100 055-0500-060 065-1500-075 080-0400-060 110-1000-100
025-0800-050 040-1500-075 055-0650-050 065-1500-100 080-0500-050 110-1000-120
030-0100-020 040-1500-100 055-0650-060 065-1500-120 080-0500-060 110-1250-100
030-0150-020 040-1500-120 055-0650-075 065-1500-150 080-0500-075 110-1250-120
030-0150-030 040-1800-075 055-0800-050 065-1800-100 080-0650-060 110-1250-150
030-0200-020 040-1800-100 055-0800-060 065-1800-120 080-0650-075 110-1250-180
030-0200-030 040-1800-120 055-0800-075 065-1800-150 080-0650-100 110-1250-200
030-0300-020 040-2100-100 055-0900-060 065-2100-100 080-0800-075 110-1500-150
030-0300-030 040-2100-120 055-1000-050 065-2100-120 080-0800-100 110-1500-200
030-0300-040 040-2400-100 055-1000-060 065-2100-150 080-1000-075 110-1800-150
030-0300-050 040-2400-120 055-1000-075 065-2100-180 080-1000-100 110-1800-180
030-0400-030 045-0200-020 055-1000-100 065-2400-120 080-1000-120 110-1800-200
030-0400-040 045-0200-030 055-1000-120 065-2400-150 080-1250-075 110-2100-150
030-0400-050 045-0200-040 055-1250-060 065-2400-180 080-1250-100 110-2100-180
030-0400-075 045-0300-030 055-1250-075 065-2400-200 080-1250-120 110-2100-200
030-0500-030 045-0300-040 055-1250-100 065-2700-120 080-1500-100 110-2400-150
030-0500-040 045-0300-050 055-1250-120 065-2700-150 080-1500-120 110-2400-180
030-0500-050 045-0400-030 055-1500-075 065-2700-180 080-1800-100 110-2400-200
030-0500-060 045-0400-040 055-1500-100 065-2700-200 080-1800-120 110-2700-150
030-0650-030 045-0400-050 055-1500-120 065-3000-120 080-1800-150 110-2700-180
030-0650-040 045-0400-060 055-1800-100 065-3000-150 080-2100-120 110-2700-200
030-0650-050 045-0500-040 055-1800-120 065-3000-180 080-2100-150 110-3000-180
030-0650-060 045-0500-050 055-1800-150 065-3000-200 080-2400-120 110-3000-200
030-0800-040 045-0500-060 055-2100-120 070-0150-040 080-2400-150 120-0500-100
030-0800-050 045-0500-075 055-2100-150 070-0200-040 080-2400-180 120-0650-100
030-0800-060 045-0650-050 055-2400-120 070-0200-050 080-2400-200 120-0800-100
030-0800-075 045-0650-060 055-2400-150 070-0300-040 080-2700-150 120-1000-100
030-1000-050 045-0650-075 055-2700-150 070-0300-050 080-2700-180 120-1000-120
030-1000-060 045-0800-050 060-0150-030 070-0300-060 080-2700-200 120-1250-120
030-1000-075 045-0800-060 060-0150-040 070-0400-060 080-3000-150 120-1250-150
030-1250-060 045-0800-075 060-0150-050 070-0500-050 080-3000-180 120-1250-180
030-1250-075 045-1000-060 060-0200-030 070-0500-060 080-3000-200 120-1250-200
030-1500-060 045-1000-075 060-0200-040 070-0650-060 090-0300-060 120-1500-120
030-1500-075 045-1000-100 060-0200-050 070-0650-075 090-0400-060 120-1500-150
030-1800-100 045-1000-120 060-0300-040 070-0650-100 090-0400-075 120-1500-200
035-0100-020 045-1250-075 060-0300-050 070-0800-060 090-0500-060 120-1800-120
035-0150-020 045-1250-100 060-0300-060 070-0800-075 090-0500-075 120-1800-150
035-0150-030 045-1250-120 060-0400-050 070-0800-100 090-0650-060 120-1800-180
035-0200-020 045-1500-075 060-0400-060 070-1000-075 090-0650-075 120-1800-200
035-0200-030 045-1500-100 060-0500-050 070-1000-100 090-0650-100 120-2100-150
035-0200-040 045-1500-120 060-0500-060 070-1000-120 090-0800-075 120-2100-180
035-0300-020 045-1800-100 060-0500-075 070-1250-075 090-0800-100 120-2100-200
035-0300-030 045-1800-120 060-0650-050 070-1250-100 090-1000-075 120-2400-180
035-0300-040 045-2100-100 060-0650-060 070-1250-120 090-1000-100 120-2400-200
035-0300-050 045-2100-120 060-0650-075 070-1250-150 090-1250-100 120-2700-180
035-0400-030 050-0100-030 060-0650-100 070-1500-075 090-1250-120 120-2700-200
035-0400-040 050-0150-030 060-0800-060 070-1500-100 090-1500-100 120-3000-180
035-0400-050 050-0150-040 060-0800-075 070-1500-120 090-1500-120 120-3000-200
035-0400-060 050-0200-030 060-0800-100 070-1800-100 090-1500-150 120-3500-180
035-0500-040 050-0200-040 060-1000-060 070-1800-120 090-1800-100 120-3500-200
035-0500-050 050-0200-050 060-1000-075 070-1800-150 090-1800-120 130-0650-120
035-0500-060 050-0300-030 060-1000-100 070-2100-100 090-1800-150 130-0800-120
035-0650-040 050-0300-040 060-1000-120 070-2100-120 090-2100-120 130-1000-120
035-0650-060 050-0300-050 060-1250-060 070-2100-150 090-2100-150 130-1000-150
035-0650-075 050-0300-060 060-1250-075 070-2100-180 090-2400-120 130-1250-150
035-0800-040 050-0400-040 060-1250-100 070-2400-120 090-2400-150 130-1250-180
035-0800-050 050-0400-050 060-1250-120 070-2400-150 090-2400-180 130-1250-200
035-0800-060 050-0400-060 060-1500-075 070-2400-180 090-2700-150 130-1500-200
035-0800-075 050-0500-050 060-1500-100 070-2400-200 090-2700-180 130-1800-150
035-1000-060 050-0500-060 060-1500-120 070-2700-150 090-3000-150 130-1800-180
035-1000-075 050-0500-075 060-1500-150 070-2700-180 090-3000-180 130-1800-200
035-1000-100 050-0650-050 060-1800-100 070-2700-200 090-3000-200 130-2100-150
035-1250-060 050-0650-060 060-1800-120 070-3000-150 100-0200-075 130-2100-180
035-1250-075 050-0650-075 060-1800-150 075-0300-050 100-0300-075 130-2100-200
035-1250-100 050-0800-050 060-2100-100 075-0300-060 100-0400-075 130-2400-180
040-0100-020 050-0800-060 060-2100-120 075-0400-050 100-0500-075 130-2400-200
