Аналоги Trelleborg Turcon Roto Variseal

Аналоги Turcon Roto Variseal

ЦЕНЫ ПО ЗАПРОСУ НА ПОЧТУ

Описание

Наша компания занимается производством аналогов уплотнений компании TRELLEBORG Turcon Roto Variseal(см. Рис.1).

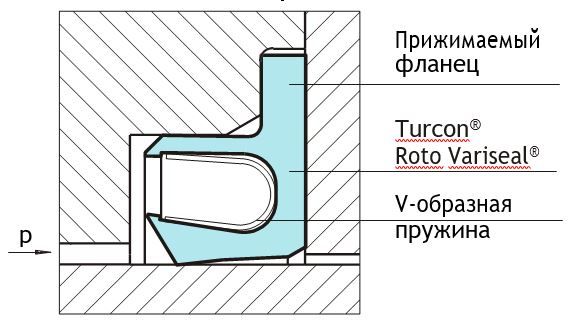

Эскиз профиля уплотнения

Рисунок 1. Уплотнение Turcon Roto Variseal

Данный тип манжеты служит для уплотнения вращающихся элементов(валов), так же хорошо работает при возвратно-поступательном движении и в статике. Основная часть уплотнения изготавливается из наполненного или чистого(Ф-4) фторопласта(PTFE)(см. Рис.2), в которую устанавливается V-образная меандровая пружина из нержавеющей стали, которая создает дополнительное напряжение кромок манжеты.

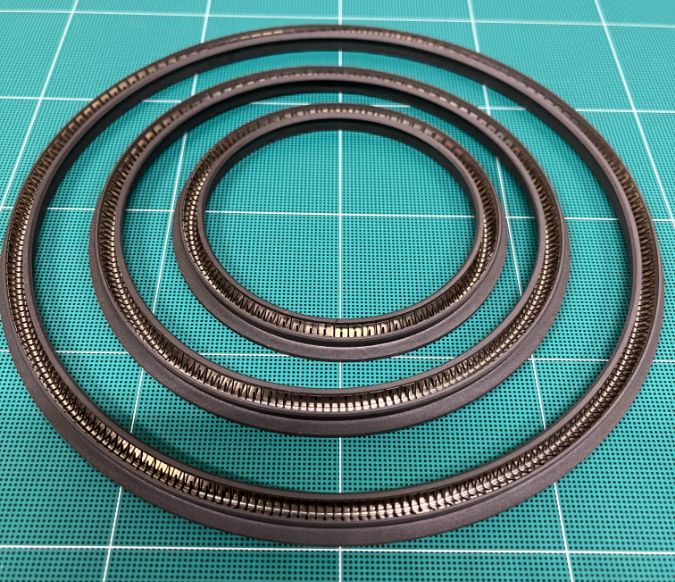

Уплотнение вращения Turcon Roto Variseal

Рисунок 2. Отечественный аналог уплотнения Turcon Roto Variseal

Благодаря материалам, из которых изготовлены уплотнения Turcon Roto Variseal позволяют применять их в широком диапазоне температур От - 100°С до + 260°С практически во всех существующих средах. Данные уплотнения хорошо зарекомендовали себя в химической, нефте-газо-добывающей и пищевой отраслях. На рисунке №3 показана схема монтажа уплотнений Turcon Roto Variseal.

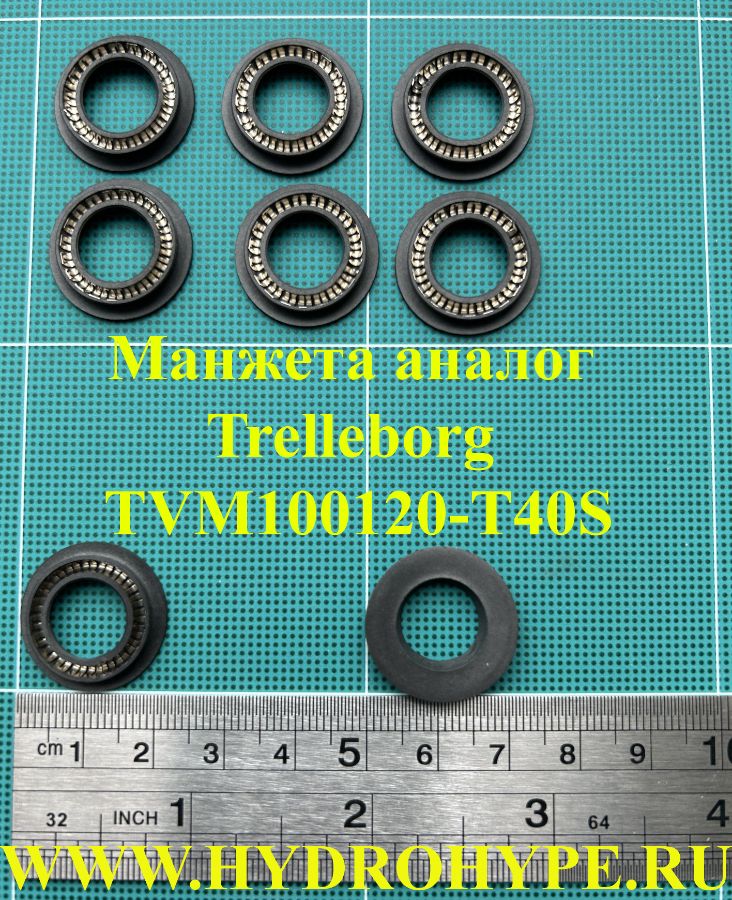

Манжета аналог Trelleborg

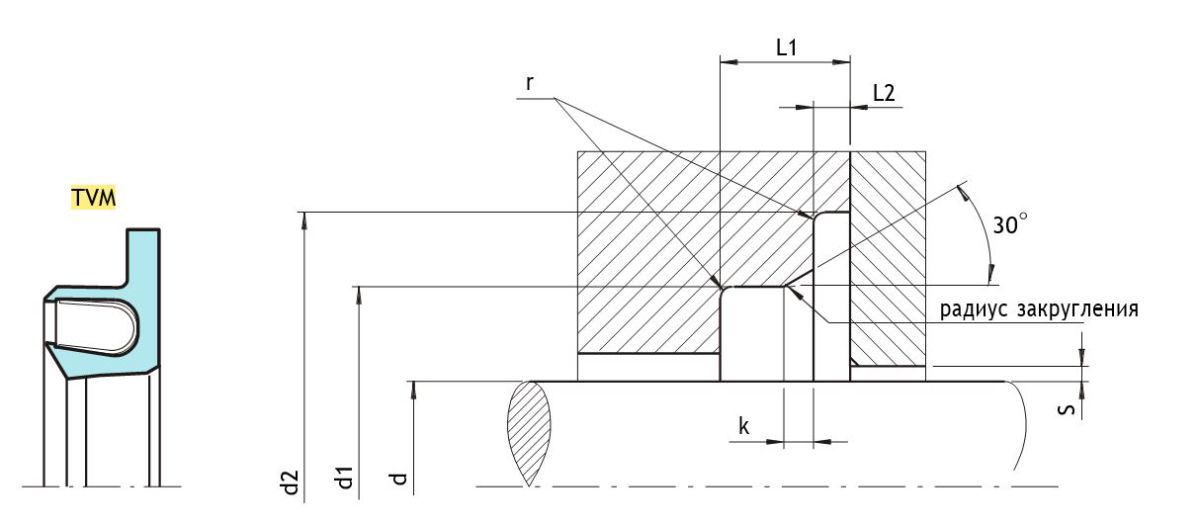

Схема монтажа уплотнений Turcon Roto Variseal

Рисунок 3. Схема монтажа для проектирования и установки Turcon Roto Variseal

Таблица 1. Монтажные размеры

Серия	Диаметр штока d f8/h9		Диаметр канавки		Ширина канавки		Направляющие фаски	Радиус	Радиальный зазор S max.
Серия	Стандартный диапазон	Расширенный диапазон	d1 H9	d2 H10	L1 min.	L2	k	r	<2 MPa (20 bar)	<10 MPa (100 bar)	<20 MPa (200 bar)
TVM1	5.0 - 19.9	20.0 - 200.0	d+ 5.0	d + 9.0	3.6	0.85 +0 -0.1	0.8	0.3	0.25	0.15	0.10
TVM2	20.0 - 39.9	10.0 - 400.0	d + 7.0	d + 12.5	4.8	1.35 +0 -0.15	1.1	0.4	0.35	0.20	0.15
TVM3	40.0 - 399.9	20.0 - 700.0	d + 10.5	d + 17.5	7.1	1.80 +0 -0.20	1.4	0.5	0.50	0.25	0.20
TVM4	400.0 - 999.9	35.0 - 999.9	d + 14.0	d + 22.0	9.5	2.80 +0 -0.20	1.6	0.5	0.60	0.30	0.25

Для заказа уплотнений из стандартного ряда просьба воспользоваться таблицей№2.

Таблица 2. Стандартные уплотнения Turcon Roto Variseal тип TVM.

Диаметр штока	Диаметр канавки	Ширина канавки	Обозначение по каталогу
d f8/h9	d1 H9	L1 min.	Обозначение по каталогу
5.0	10.0	3.6	TVM100050
6.0	11.0	3.6	TVM100060
8.0	13.0	3.6	TVM100080
10.0	15.0	3.6	TVM100100
12.0	17.0	3.6	TVM100120
14.0	19.0	3.6	TVM100140
15.0	20.0	3.6	TVM100150
16.0	21.0	3.6	TVM100160
18.0	23.0	3.6	TVM100180
20.0	27.0	4.8	TVM200200
22.0	29.0	4.8	TVM200220
25.0	32.0	4.8	TVM200250
28.0	35.0	4.8	TVM200280
30.0	37.0	4.8	TVM200300
32.0	39.0	4.8	TVM200320
35.0	42.0	4.8	TVM200350
36.0	43.0	4.8	TVM200360
40.0	50.5	7.1	TVM300400
42.0	52.5	7.1	TVM300420
45.0	55.5	7.1	TVM300450
48.0	58.5	7.1	TVM300480
50.0	60.5	7.1	TVM300500
52.0	62.5	7.1	TVM300520
55.0	65.5	7.1	TVM300550
56.0	66.5	7.1	TVM300560
60.0	70.5	7.1	TVM300600
63.0	73.5	7.1	TVM300630
65.0	75.5	7.1	TVM300650
70.0	80.5	7.1	TVM300700
75.0	85.5	7.1	TVM300750
80.0	90.5	7.1	TVM300800
85.0	95.5	7.1	TVM300850
90.0	100.5	7.1	TVM300900
95.0	105.5	7.1	TVM300950
100.0	110.5	7.1	TVM301000
105.0	115.5	7.1	TVM301050
110.0	120.5	7.1	TVM301100
115.0	125.5	7.1	TVM301150
120.0	130.5	7.1	TVM301200
125.0	135.5	7.1	TVM301250
130.0	140.5	7.1	TVM301300
135.0	145.5	7.1	TVM301350
140.0	150.5	7.1	TVM301400
150.0	160.5	7.1	TVM301500
160.0	170.5	7.1	TVM301600
170.0	180.5	7.1	TVM301700
180.0	190.5	7.1	TVM301800
190.0	200.5	7.1	TVM301900
200.0	210.5	7.1	TVM302000
210.0	220.5	7.1	TVM302100
220.0	230.5	7.1	TVM302200
230.0	240.5	7.1	TVM302300
240.0	250.5	7.1	TVM302400
250.0	260.5	7.1	TVM302500
280.0	290.5	7.1	TVM302800
300.0	310.5	7.1	TVM303000
320.0	330.5	7.1	TVM303200
350.0	360.5	7.1	TVM303500
360.0	370.5	7.1	TVM303600
400.0	414.0	9.5	TVM404000
420.0	434.0	9.5	TVM404200
450.0	464.0	9.5	TVM404500
480.0	494.0	9.5	TVM404800
500.0	514.0	9.5	TVM405000
600.0	614.0	9.5	TVM406000
700.0	714.0	9.5	TVM407000
