Уплотнения USIT выпускаются линейками с дюймовыми или метрическими размерами. Независимо от этого, наши технические специалисты подберут соответствующую заказу деталь или ее аналог для замены. Большая часть уплотнений поставляется со складов западноевропейских производителей – это высококачественная продукция, соответствующая международным нормам и стандартам. Если на первом месте стоит задача экономии бюджета – этот вопрос решается поставкой USIT-ring из Китая. Китайская продукция вполне удовлетворяет основным требованиям к качеству изготовления (которое постоянно повышается) и вполне способна надлежащим образом выполнять свою функцию в общепромышленном оборудовании, не предъявляющем специфических требований к материалам уплотнений.
Для заказа необходимо указать требуемые размеры изделия: внешний и внутренний диаметр, толщину металлической части, высоту резинового кольца без обжатия, материалы металлической и эластичной частей.

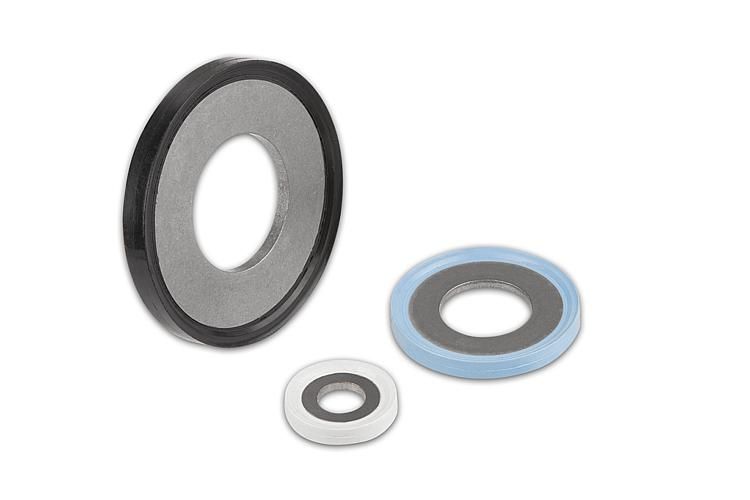

Самоцентрирующиеся резинометаллические уплотнения (USIT-ring) применяются в гидравлических и пневматических устройствах для герметизации силовых соединений, резьбовых фитингов, и фланцев при высоком рабочем давлении. Преимущества металлорезиновых прокладок – простая установка, точная центровка уплотнения, безопасность и высокая прочность соединения. Эти кольца работают в среде минеральных масел, пресной и морской воды, водных эмульсий и гидравлических жидкостей.

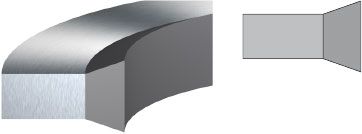

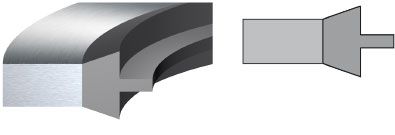

Конструктивно USIT-ring состоят из металлического кольца с запрессованной по внешнему или внутреннему диаметру трапецеидальным резиновым уплотнением. Последний вариант применяется гораздо чаще, его можно считать стандартным. Для изготовления металлического кольца используется углеродистая сталь – оцинкованная или хромированная, уплотняющее кольцо из маслобензостойкой резины NBR или фторкаучука FKM/FPM. Стальные резинометаллические кольца успешно применяются взамен колец из цветных металлов: бронзы, латуни или меди. В случаях, когда возможна преждевременная коррозия, вследствие воздействия агрессивной среды – используются резинометаллические кольца с основой из нержавеющей стали.
 |
 |
|||||
| d | D | H | d | D | H | |
| 3,05 | 6,35 | 1,22 | 5,70 | 9,00 | 1,00 | |
| 3,10 | 6,40 | 1,30 | 5,70 | 10,00 | 1,00 | |
| 3,60 | 7,50 | 1,00 | 6,70 | 10,00 | 1,00 | |
| 4,10 | 7,20 | 1,00 | 6,70 | 11,00 | 1,00 | |
| 4,12 | 7,26 | 1,22 | 8,70 | 13,00 | 1,00 | |
| 4,50 | 7,00 | 1,00 | 8,70 | 14,00 | 1,00 | |
| 4,60 | 9,00 | 1,00 | 10,37 | 15,88 | 2,03 | |
| 5,21 | 8,38 | 1,22 | 10,70 | 16,00 | 1,50 | |
| 5,60 | 10,00 | 1,00 | 10,70 | 18,00 | 1,50 | |
| 5,70 | 9,00 | 1,00 | 12,70 | 18,00 | 1,50 | |
| 5,70 | 10,00 | 1,00 | 12,70 | 19,00 | 1,50 | |
| 6,20 | 9,20 | 1,00 | 12,70 | 20,00 | 1,50 | |
| 6,60 | 11,00 | 1,00 | 13,74 | 20,57 | 2,03 | |
| 6,70 | 10,00 | 1,00 | 14,70 | 22,00 | 1,50 | |
| 6,70 | 11,00 | 1,00 | 16,51 | 25,40 | 2,03 | |
| 6,70 | 11,00 | 2,50 | 16,70 | 24,00 | 1,50 | |
| 6,85 | 13,27 | 1,30 | 17,28 | 23,80 | 2,03 | |
| 6,86 | 13,21 | 1,22 | 18,16 | 25,40 | 2,34 | |
| 6,90 | 13,20 | 1,30 | 18,70 | 26,00 | 1,50 | |
| 6,99 | 13,34 | 1,22 | 20,70 | 28,00 | 1,50 | |
| 7,00 | 11,40 | 1,00 | 21,54 | 28,58 | 2,34 | |
| 7,00 | 13,40 | 1,30 | 21,54 | 28,58 | 2,47 | |
| 7,10 | 12,00 | 1,00 | 22,70 | 30,00 | 2,00 | |
| 7,30 | 10,20 | 1,00 | 23,49 | 31,75 | 2,34 | |
| 8,30 | 12,70 | 1,25 | 24,70 | 32,00 | 2,00 | |
| 8,31 | 13,34 | 1,22 | 26,70 | 35,00 | 2,00 | |
| 8,50 | 13,40 | 1,00 | 27,05 | 34,93 | 2,47 | |
| 8,60 | 13,00 | 1,00 | 27,20 | 36,00 | 2,00 | |
| 8,64 | 14,22 | 1,22 | 30,81 | 38,10 | 2,34 | |
| 8,70 | 13,00 | 1,00 | 31,00 | 39,00 | 2,00 | |
| 8,70 | 14,00 | 1,00 | 32,70 | 40,00 | 2,00 | |
| 8,70 | 14,20 | 1,30 | 33,70 | 42,00 | 2,00 | |
| 8,70 | 16,00 | 1,00 | 33,89 | 42,80 | 2,47 | |
| 9,30 | 13,30 | 1,00 | 33,89 | 42,80 | 3,25 | |
| 10,35 | 16,00 | 2,00 | 36,70 | 46,00 | 2,00 | |
| 10,37 | 15,88 | 2,00 | 42,70 | 53,00 | 2,00 | |
| 10,37 | 15,88 | 2,03 | 42,93 | 52,38 | 2,47 | |
| 10,40 | 14,70 | 1,25 | 42,93 | 52,38 | 3,25 | |
| 10,70 | 16,00 | 1,50 | 48,44 | 58,60 | 2,47 | |
| 10,70 | 17,00 | 1,50 | 48,44 | 58,60 | 3,25 | |
| 10,70 | 18,00 | 1,50 | 54,89 | 69,85 | 3,25 | |
| 11,26 | 18,36 | 2,00 | 60,58 | 73,03 | 2,47 | |
| 11,26 | 18,36 | 2,03 | 60,58 | 73,03 | 3,25 | |
| 11,40 | 16,30 | 1,50 | 66,68 | 79,50 | 3,25 | |
| 11,69 | 19,05 | 2,00 | 76,08 | 90,17 | 3,25 | |
| 11,69 | 19,05 | 2,03 | 89,09 | 101,35 | 3,25 | |
| 11,80 | 18,10 | 1,50 | 6,10 | 11,00 | 1,00 | |
| 11,80 | 18,50 | 1,50 | 10,35 | 16,00 | 2,00 | |
| 11,80 | 19,10 | 1,50 | 10,37 | 15,88 | 2,00 | |
| 12,70 | 18,00 | 1,50 | 10,70 | 16,08 | 1,50 | |
| 12,70 | 19,00 | 1,50 | 11,26 | 18,36 | 2,00 | |
| 12,70 | 20,00 | 1,50 | 13,74 | 20,57 | 2,00 | |
| 13,70 | 20,00 | 1,50 | 16,51 | 25,40 | 2,00 | |
| 13,70 | 20,60 | 2,10 | 17,28 | 23,80 | 2,00 | |
| 13,70 | 22,00 | 1,50 | 18,16 | 25,40 | 2,40 | |
| 13,74 | 20,57 | 2,00 | 23,49 | 31,75 | 2,47 | |
| 13,74 | 20,57 | 2,03 | 23,49 | 31,75 | 2,49 | |
| 13,80 | 20,10 | 1,50 | 27,05 | 34,93 | 2,34 | |
| 13,85 | 18,70 | 1,25 | 27,70 | 36,00 | 2,00 | |
| 13,90 | 18,70 | 1,25 | 30,70 | 39,00 | 2,00 | |
| 14,00 | 18,70 | 1,50 | 30,81 | 38,10 | 2,47 | |
| 14,70 | 21,00 | 1,50 | 33,89 | 42,80 | 2,50 | |
| 14,70 | 22,00 | 1,50 | 33,89 | 42,80 | 3,38 | |
| 14,86 | 22,23 | 2,00 | 33,89 | 42,80 | 3,40 | |
| 14,86 | 22,23 | 2,03 | 36,40 | 43,00 | 2,00 | |
| 15,83 | 22,23 | 2,00 | 42,93 | 52,38 | 3,40 | |
| 15,83 | 22,23 | 2,03 | 48,44 | 58,60 | 3,20 | |
| 16,00 | 22,70 | 1,50 | 48,44 | 58,60 | 3,40 | |
| 16,51 | 25,40 | 2,03 | 54,89 | 69,85 | 3,40 | |
| 16,52 | 25,40 | 2,00 | 76,08 | 90,17 | 3,38 | |
| 16,70 | 23,00 | 1,50 | ||||
| 16,70 | 24,00 | 1,50 | ||||
| 17,20 | 23,90 | 2,10 | ||||
| 17,28 | 23,80 | 2,00 | ||||
| 17,28 | 23,80 | 2,03 | ||||
| 17,30 | 22,70 | 1,25 | ||||
| 17,35 | 22,70 | 1,25 | ||||
| 17,40 | 23,70 | 1,50 | ||||
| 17,40 | 24,00 | 1,50 | ||||
| 18,00 | 24,70 | 1,50 | ||||
| 18,16 | 25,40 | 2,34 | ||||
| 18,70 | 26,00 | 1,50 | ||||
| 18,70 | 27,00 | 2,00 | ||||
| 19,69 | 26,92 | 2,34 | ||||
| 20,70 | 28,00 | 1,50 | ||||
| 20,70 | 29,00 | 2,00 | ||||
| 21,50 | 28,70 | 2,50 | ||||
| 21,54 | 28,58 | 2,34 | ||||
| 21,65 | 26,70 | 1,25 | ||||
| 21,70 | 26,70 | 1,25 | ||||
| 21,70 | 30,00 | 2,00 | ||||
| 22,50 | 28,00 | 1,50 | ||||
| 22,70 | 30,00 | 2,00 | ||||
| 22,70 | 30,00 | 3,00 | ||||
| 22,70 | 31,00 | 2,00 | ||||
| 23,49 | 31,75 | 2,34 | ||||
| 23,70 | 32,00 | 2,00 | ||||
| 24,26 | 33,27 | 2,34 | ||||
| 24,70 | 32,00 | 2,00 | ||||
| 24,70 | 33,00 | 2,00 | ||||
| 26,70 | 35,00 | 2,00 | ||||
| 27,00 | 35,30 | 2,00 | ||||
| 27,05 | 34,93 | 2,34 | ||||
| 27,20 | 36,00 | 2,00 | ||||
| 27,30 | 32,50 | 1,25 | ||||
| 27,30 | 32,60 | 1,25 | ||||
| 27,30 | 32,60 | 2,00 | ||||
| 27,70 | 36,00 | 2,00 | ||||
| 27,82 | 38,61 | 2,34 | ||||
| 28,60 | 36,00 | 2,00 | ||||
| 28,70 | 37,00 | 2,00 | ||||
| 29,20 | 37,50 | 2,00 | ||||
| 29,33 | 36,58 | 2,34 | ||||
| 30,70 | 39,00 | 2,00 | ||||
| 30,81 | 38,10 | 2,34 | ||||
| 31,00 | 39,00 | 2,00 | ||||
| 32,64 | 41,40 | 3,25 | ||||
| 33,70 | 42,00 | 2,00 | ||||
| 33,89 | 42,80 | 2,34 | ||||
| 33,89 | 42,80 | 3,25 | ||||
| 33,90 | 42,80 | 3,25 | ||||
| 34,20 | 39,50 | 2,00 | ||||
| 34,30 | 43,00 | 2,00 | ||||
| 35,94 | 44,45 | 3,25 | ||||
| 36,70 | 46,00 | 2,00 | ||||
| 37,00 | 48,00 | 2,50 | ||||
| 38,96 | 47,75 | 3,25 | ||||
| 40,00 | 51,00 | 2,50 | ||||
| 42,70 | 53,00 | 3,00 | ||||
| 42,80 | 49,50 | 2,00 | ||||
| 42,93 | 52,38 | 2,50 | ||||
| 42,93 | 52,38 | 3,25 | ||||
| 43,00 | 54,00 | 2,50 | ||||
| 45,34 | 57,15 | 3,25 | ||||
| 46,00 | 57,00 | 2,50 | ||||
| 48,44 | 58,60 | 2,50 | ||||
| 48,44 | 58,60 | 3,25 | ||||
| 48,70 | 55,50 | 2,00 | ||||
| 48,70 | 59,00 | 3,00 | ||||
| 49,00 | 60,00 | 2,50 | ||||
| 51,69 | 63,50 | 3,25 | ||||
| 51,70 | 63,50 | 3,25 | ||||
| 52,00 | 60,00 | 3,00 | ||||
| 53,30 | 64,50 | 3,00 | ||||
| 54,89 | 69,85 | 3,25 | ||||
| 58,04 | 70,36 | 3,25 | ||||
| 60,50 | 68,50 | 2,00 | ||||
| 60,58 | 73,03 | 2,50 | ||||
| 60,58 | 73,03 | 3,25 | ||||
| 60,70 | 73,00 | 3,00 | ||||
| 64,39 | 77,22 | 3,25 | ||||
| 66,68 | 79,50 | 3,25 | ||||
| 68,60 | 79,50 | 3,50 | ||||
| 76,08 | 90,17 | 3,25 | ||||
| 76,08 | 90,30 | 3,38 | ||||
| 76,10 | 90,30 | 3,38 | ||||
| 89,09 | 101,35 | 3,25 | ||||
| 89,09 | 101,48 | 3,25 | ||||
| 127,00 | 143,67 | 5,00 | ||||
