V-образные радиальные уплотнения

кольцо уплотнительное v-325a twva03250 trellenborg

V- образные

VA VS VL VLX VE VRME VAX

Оформить заказ

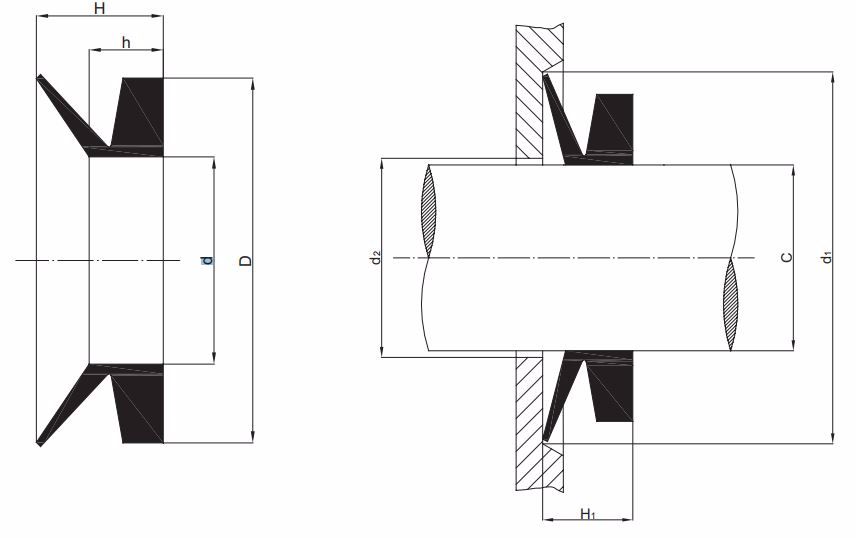

Схематическое обозначение установки торцевого V-образного уплотнения вала Стандартные V-кольца производятся из цельной нитрил-бутадиеновой (NBR) или фтористой (FPM, FKM) резины. Мы поддерживаем складской запас по наиболее часто применяемым уплотнениям, поставка манжет редких размеров или крупных партий изделий производится непосредственно со складов европейских производителей. Также возможно изготовление нестандартных уплотнений, по чертежам или образцам заказчика. Индивидуальные заказы изготавливаются методом точения, в том числе, из полиуретана PU или TPU. Маркировка точеных изделий: VR06 – по каталогу Seal Maker, или R08-A – при изготовлении на станке Economos. Диаметр манжет производимых по индивидуальному заказу – до 2000 мм.

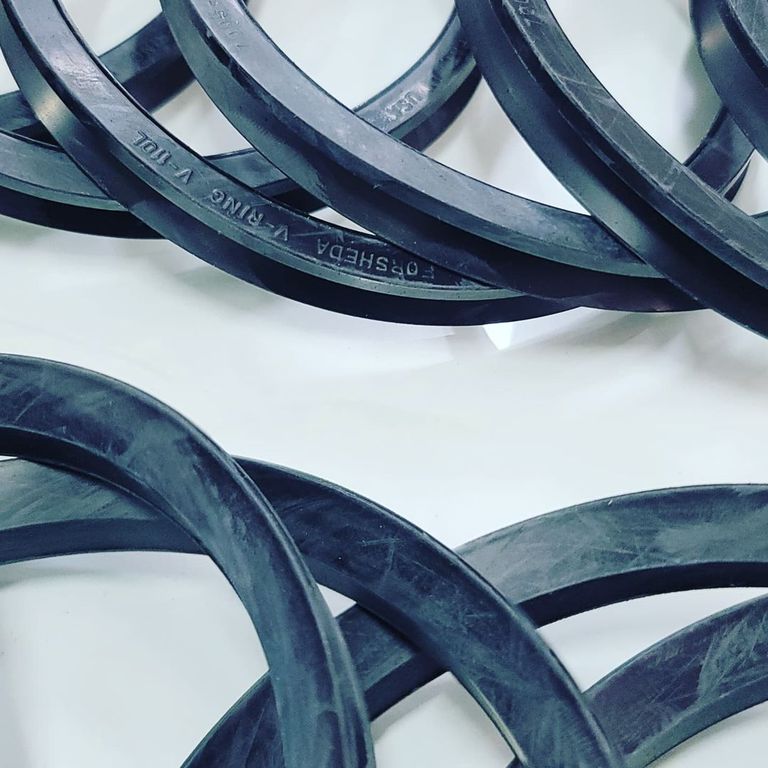

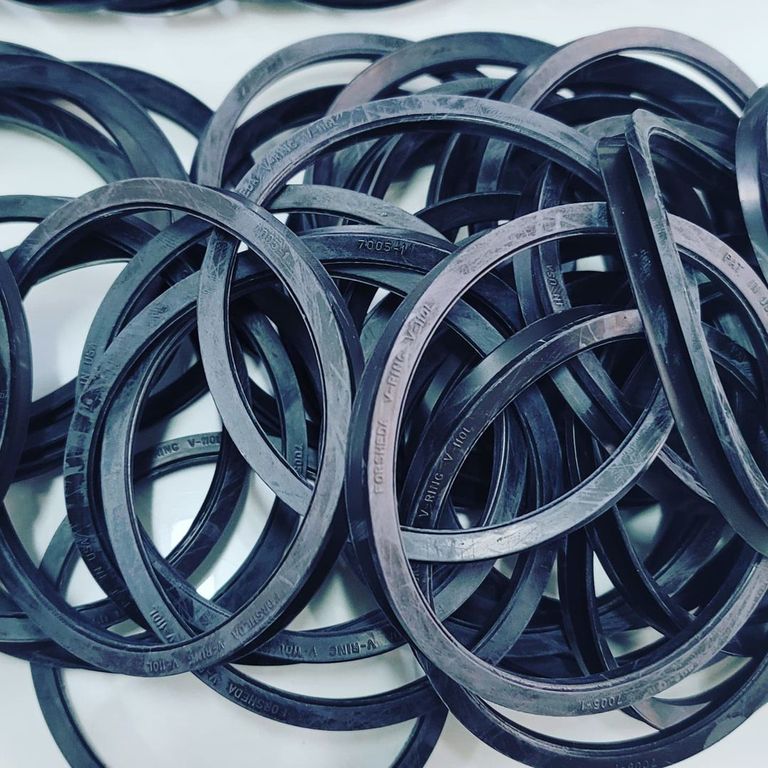

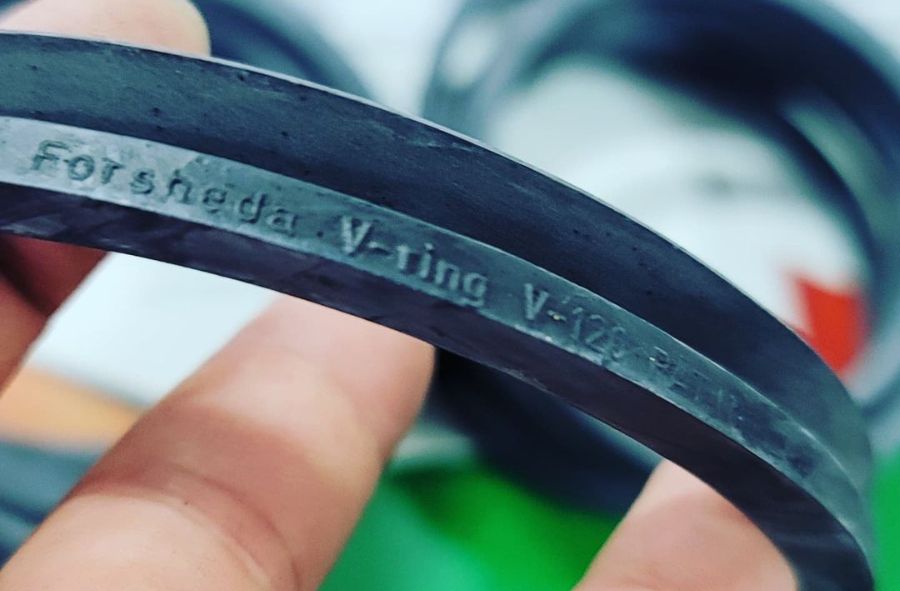

forsheda va seal

VAX

forsheda va seal

VAX

Описание

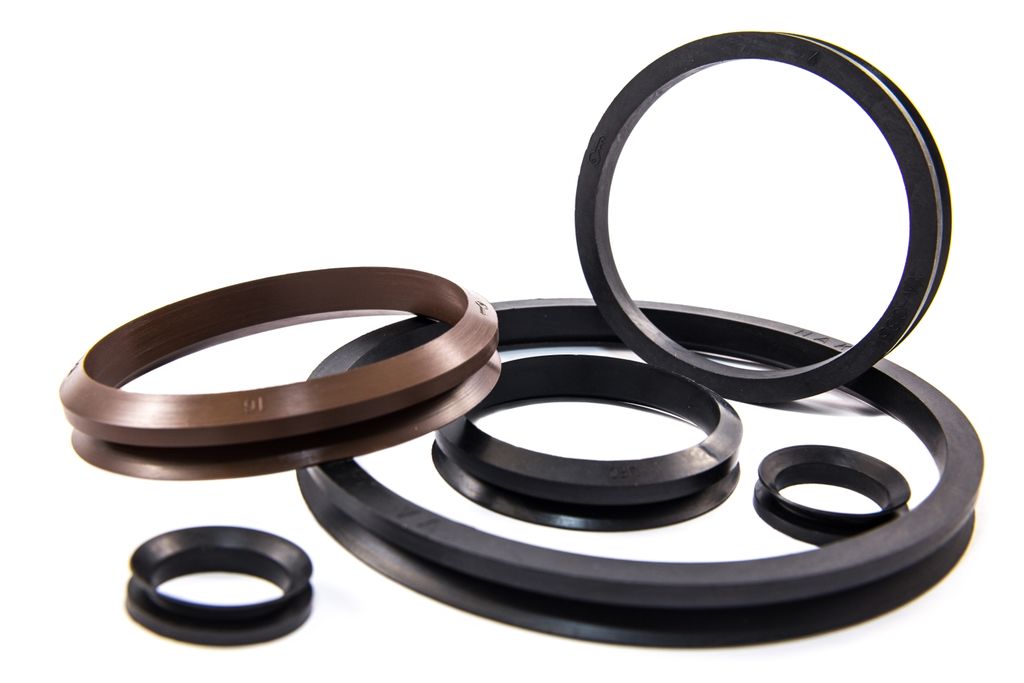

V-образные манжеты (V-rings) – многофункциональные уплотнения для вращающихся валов, выполняющее одновременно несколько задач. Они не допускают попадания внутрь устройства грязи, пыли и влаги; при использовании в комбинации с другими уплотняющими элементами (например, кольцами) защищают их от внешних воздействий; предотвращают подтекание масла из корпуса механизма. V-образные кольца не предъявляют строгих требований к месту установки и не критичны к центровке и износу вала (на их работу не влияет его эксцентричность или несоосность). Благодаря низкому коэффициенту трения между корпусом и уплотняющей юбкой, уплотнения этого типа могут работать при высоких скоростях вращения.

Используется для защиты подшипника од попадания грязи и пыли на роликах ленточных конвейеров

Конструктивно V-образные уплотнения состоят из более твердой удерживающей части, которая неподвижно крепится на валу и вращается вместе с ним, и уплотняющей – которая прижимается к корпусу механизма или специально сформированной встречной поверхности. Когда вал неподвижен – усилие прижима максимальное. По мере увеличения скорости вращения, давление уплотняющей кромки на встречную поверхность уменьшается, за счет действия центробежной силы. Наиболее распространены манжеты типа А (универсальные). Также используются изделия с усиленным креплением на валу (тип S), с тонким профилем для компактной установки (тип L) и их модификации. Замена и установка V-образных манжет производится вручную или при помощи простейшего инструмента, специальная оснастка для этого не требуется.

Торцевое V-образное уплотнение вала

ТИП - VA
VA-3	VA-90	VA-725
VA-4	VA-95	VA-750
VA-5	VA-100	VA-800
VA-6	VA-110	VA-850
VA-7	VA-120	VA-900
VA-8	VA-130	VA-950
VA-10	VA-140	VA-1000
VA-12	VA-150	VA-1050
VA-14	VA-160	VA-1100
VA-16	VA-170	VA-1150
VA-18	VA-180	VA-1200
VA-20	VA-190	VA-1250
VA-22	VA-199	VA-1300
VA-25	VA-200	VA-1350
VA-28	VA-220	VA-1400
VA-30	VA-250	VA-1450
VA-32	VA-275	VA-1500
VA-35	VA-300	VA-1550
VA-38	VA-325	VA-1600
VA-40	VA-350	VA-1650
VA-45	VA-375	VA-1700
VA-50	VA-400	VA-1750
VA-55	VA-450	VA-1800
VA-60	VA-500	VA-1850
VA-65	VA-550	VA-1900
VA-70	VA-600	VA-1950
VA-75	VA-650	VA-2000
VA-80	VA-700
VA-85

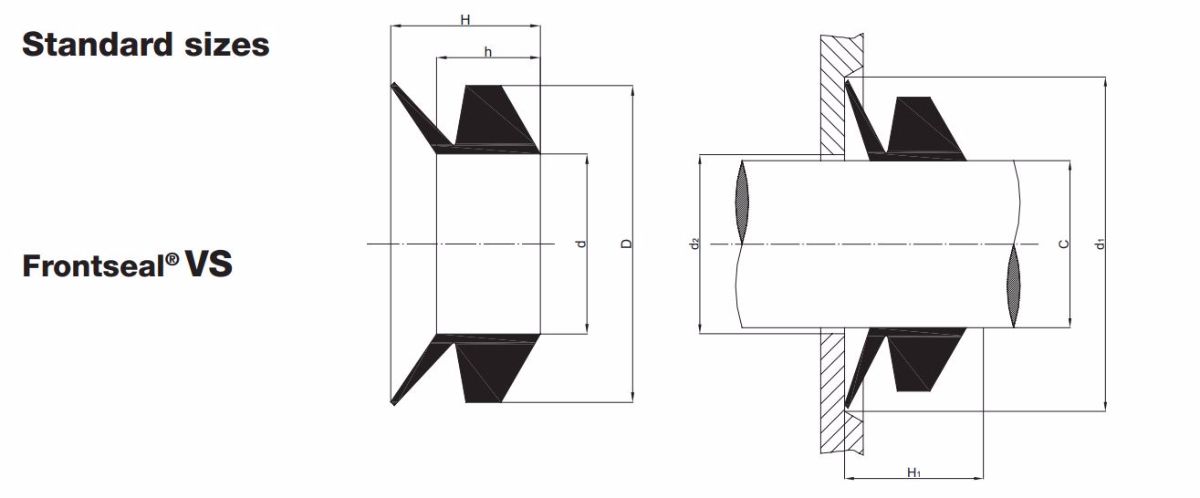

ТИП - VS
VS-5	VS-55
VS-6	VS-60
VS-7	VS-65
VS-8	VS-70
VS-10	VS-75
VS-12	VS-80
VS-14	VS-85
VS-16	VS-90
VS-18	VS-95
VS-20	VS-100
VS-22	VS-110
VS-25	VS-120
VS-28	VS-130
VS-30	VS-140
VS-32	VS-150
VS-35	VS-160
VS-38	VS-170
VS-40	VS-180
VS-45	VS-190
VS-50	VS-199

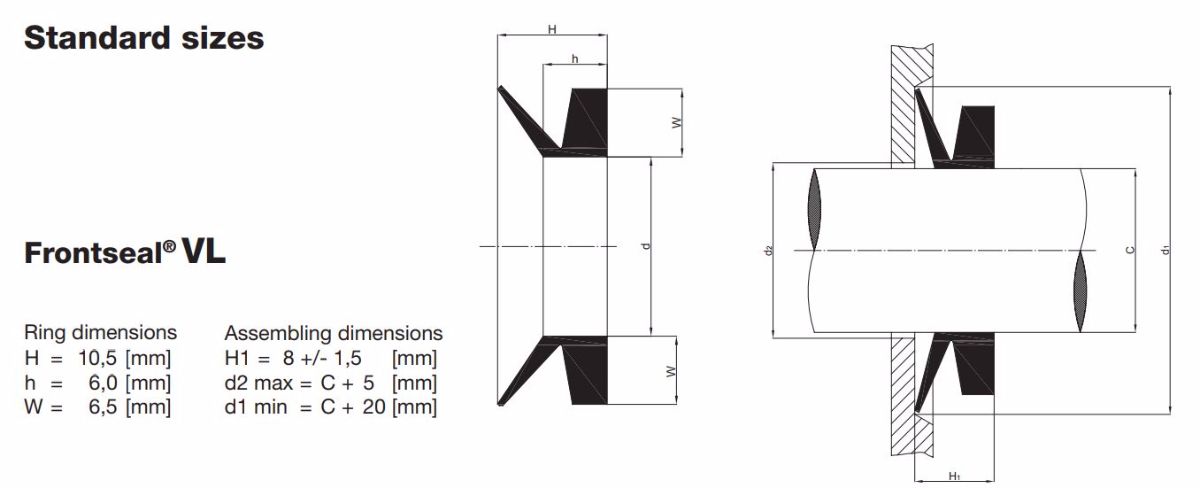

ТИП - VL
VL-110	VL-450
VL-120	VL-500
VL-130	VL-525
VL-140	VL-550
VL-150	VL-575
VL-160	VL-600
VL-170	VL-650
VL-180	VL-700
VL-190	VL-725
VL-200	VL-750
VL-220	VL-800
VL-250	VL-850
VL-275	VL-900
VL-300	VL-950
VL-325	VL-1000
VL-350	VL-1050
VL-375	VL-1100
VL-400	VL-1150
VL-425	VL-1200

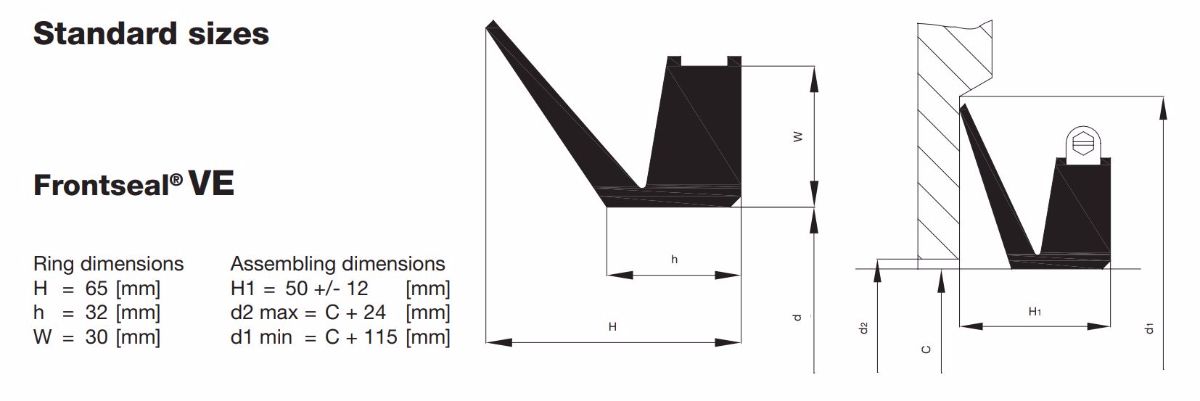

ТИП - VE
VE-300	VE-520	VE-900
VE-305	VE-525	VE-920
VE-310	VE-530	VE-930
VE-315	VE-535	VE-940
VE-320	VE-540	VE-950
VE-325	VE-545	VE-960
VE-330	VE-550	VE-970
VE-335	VE-555	VE-980
VE-340	VE-560	VE-990
VE-345	VE-565	VE-1000
VE-350	VE-570	VE-1020
VE-355	VE-575	VE-1040
VE-360	VE-580	VE-1060
VE-365	VE-585	VE-1080
VE-370	VE-590	VE-1100
VE-375	VE-600	VE-1120
VE-380	VE-610	VE-1140
VE-385	VE-620	VE-1160
VE-390	VE-630	VE-1180
VE-395	VE-640	VE-1200
VE-400	VE-650	VE-1220
VE-405	VE-660	VE-1240
VE-410	VE-670	VE-1260
VE-415	VE-680	VE-1280
VE-420	VE-690	VE-1300
VE-425	VE-700	VE-1325
VE-430	VE-710	VE-1350
VE-435	VE-720	VE-1375
VE-440	VE-730	VE-1400
VE-445	VE-740	VE-1425
VE-450	VE-750	VE-1450
VE-455	VE-760	VE-1475
VE-460	VE-770	VE-1500
VE-465	VE-780	VE-1525
VE-470	VE-790	VE-1550
VE-475	VE-800	VE-1575
VE-480	VE-810	VE-1600
VE-485	VE-820	VE-1650
VE-490	VE-830	VE-1700
VE-495	VE-840	VE-1750
VE-500	VE-850	VE-1800
VE-505	VE-860	VE-1850
VE-510	VE-870	VE-1900
VE-515	VE-880	VE-1950
	VE-890	VE-2000

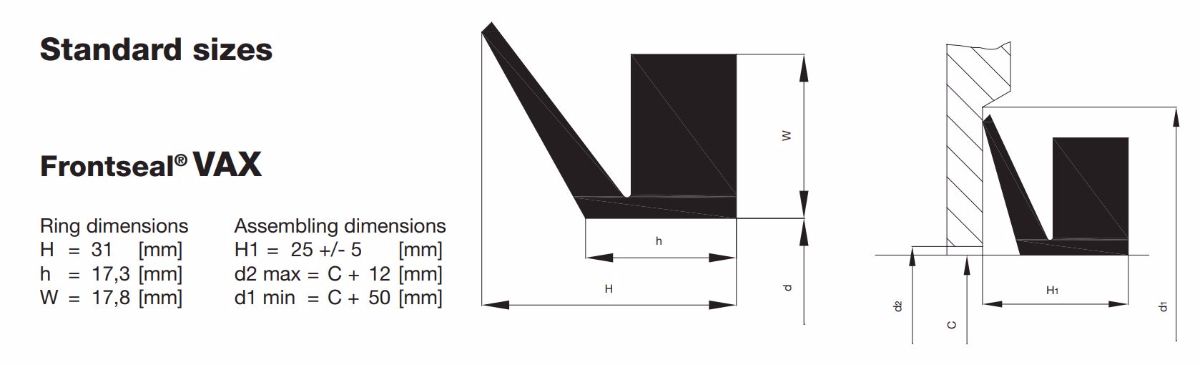

ТИП - VAX
VAX-200	VAX-650
VAX-205	VAX-700
VAX-210	VAX-725
VAX-215	VAX-750
VAX-220	VAX-800
VAX-225	VAX-850
VAX-230	VAX-900
VAX-235	VAX-950
VAX-240	VAX-1000
VAX-250	VAX-1050
VAX-260	VAX-1100
VAX-270	VAX-1150
VAX-280	VAX-1200
VAX-290	VAX-1250
VAX-300	VAX-1300
VAX-310	VAX-1350
VAX-320	VAX-1400
VAX-330	VAX-1450
VAX-340	VAX-1500
VAX-350	VAX-1550
VAX-360	VAX-1600
VAX-380	VAX-1650
VAX-400	VAX-1700
VAX-425	VAX-1750
VAX-450	VAX-1800
VAX-500	VAX-1850
VAX-550	VAX-1900
VAX-600	VAX-1950
	VAX-2000
