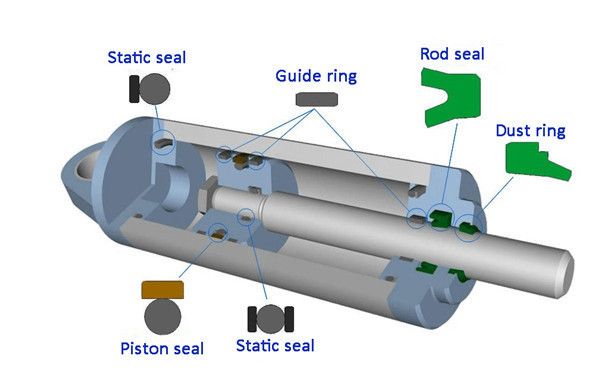

:no_upscale()/e1c065876d48635.s.siteapi.org/img/ahtgpwph2rcw8s80c4sos8w8wk408c "Обозначения и места установки основных уплотнительных элементов гидроцилиндра")
На работу гидроцилиндра влияет не только качество металла, из которого он был изготовлен, но и правильно подобранные уплотнения в процессе его проектирования. Давайте ознакомимся с основными видами/типами гидравлических уплотнений, которые входят в гидроцилиндр и узнаем их роль в процессе работы агрегата.
Наиболее распространенные материалы для гидравлических манжет:
- полиуретан (PU, H-PU,ECOPUR, СКУ ПФЛ и пр. )
- резина (NBR, ECORUBBER 1,2, FPM, FKM, AFLAS, МБС и пр. )
- фторкаучук (FPM, FKM, Viton)
- фторопласт (PTFE-1, PTFE-2, PTFE-3, ECOFLON 1, 2, 3 и пр. )
- полиэфир (TPE)
Грязесъемник-wiper(Рис.1) - тип уплотнения, который служит для предотвращения попадания грязи и пыли из окружающей среды в штоковую полость гидроцилиндра. Находится в буксе, статичен относительно штока. Пыльник/dust ring может быть изготовлен из различных материалов, в зависимости от условий работы. Основные обозначения профилей(типов) скребков: WR01, WR02(Seal Maker), DA101(DMH), A01-B(SKF, ECONOMOS), K09(KASTAS), AS0B, P6(SIMRIT), WRM(Trelleborg).

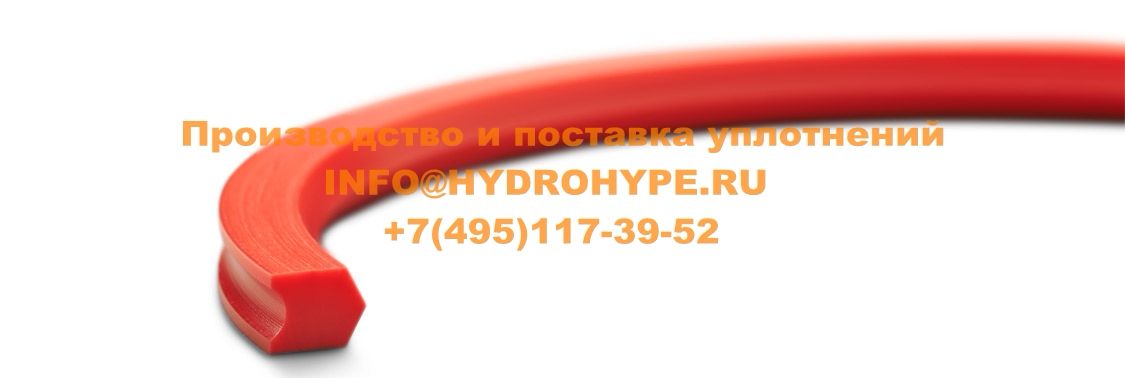

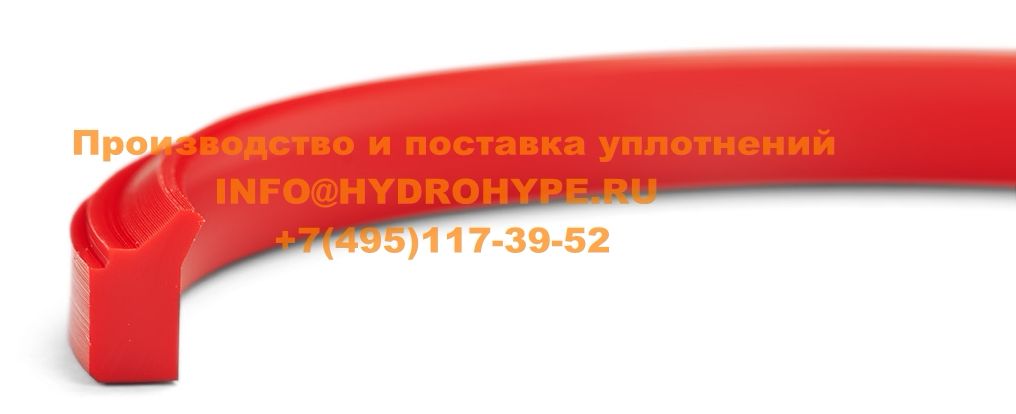

Рис.1 Грязесъемник из полиуретана
Скребок scrapper(Рис.2) может быть как одностороннего так и двустороннего действия. Вторые состоят из 2-х частей: контактную часть, которая уплотняет шток, выполненную из модифицированного(наполненного) фторопласта(PTFE) и резинового кольца круглого сечения/O-ring, материал которого подобран из условий работы грязесъемника, обычно это NBR(резина) или FPM, FKM(фторкаучук), которое выступает в качестве “преднатяжителя” так как фторопласт имеет остаточную деформацию. Основные обозначения грязесъемников двустороннего действия: WR13, WR13_E2, WR14, WR15(Seal Maker); A25-F, A26-F, A27-F(SKF, ECONOMOS); Turcon®Excluder® 2, Turcon®Excluder® 5, Turcon®Excluder® F, Turcon®Excluder® G (TRELLEBORG); DA115, DA116, DA117, DA118, DA119(DMH); K703, K705(KASTAS), PT1, PT3, PT2(SIMRIT); AD(PARKER).

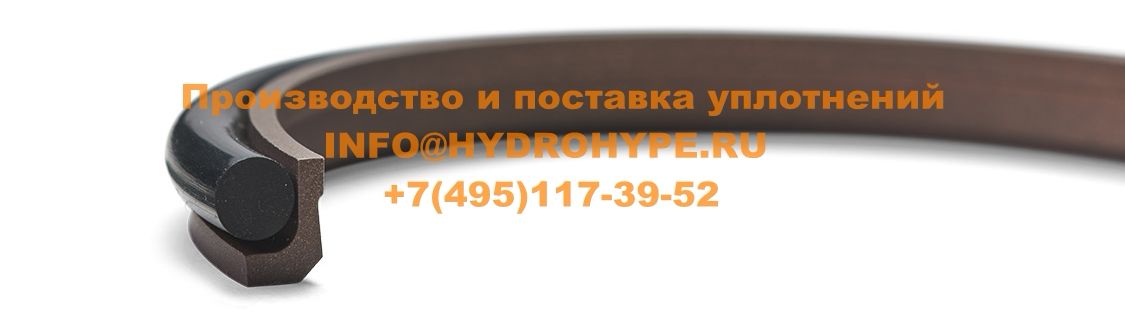

Рис.2 Грязесъемники из фторопласта(PTFE) с кольцом круглого сечения RO
Штоковые уплотнения-rod seals(Рис.3) - это манжеты, которые находятся в буксе гидроцилиндра, уплотняют шток и предотвращают утечки рабочей жидкости. Делятся на уплотнения одностороннего(single action) и двустороннего действия(double action). Манжеты одностороннего действия - это зачастую воротниковые манжеты из полиуретана(PU) или резины(NBR), которые могут быть оснащены защитными кольцами из полиацеталя(POM) или фторопласта(PTFE) и резиновым шнуром. Основные типы(виды) односторонних уплотнений штока: PRS06, RS01, RS02, RS03, RS17(Seal Maker); S01-P, S02-P, S03-P, S06-P, S07P(SKF, ECONOMOS); K22, XT 200, K29, K32, K33(KASTAS); DS101, DS102, DS103, DS107(DMH); T20, T24, TM20, TMP20, SM, LF300, NI300, KI310, KI320(SIMRIT); 652(HALLITE).

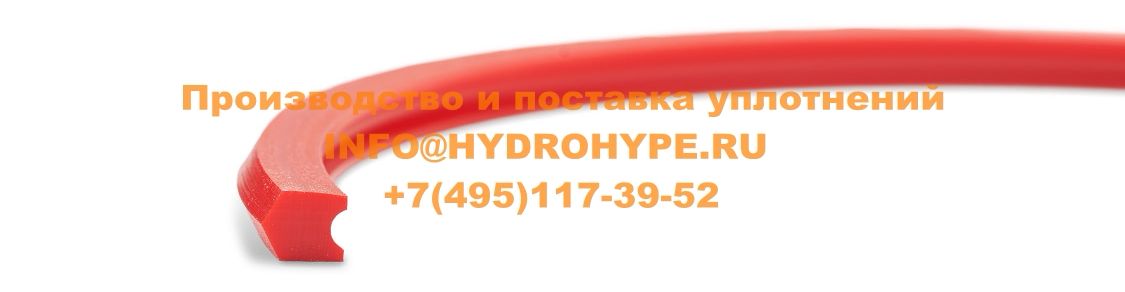

Рис.3 Штоковое уплотнение из полиуретана(PU) с защитным кольцом из полиацеталя(POM) и шнуром из резины(NBR) одностороннего действия
Штоковые уплотнения двустороннего дейсвия(Рис.4) обычно изготавливаются из наполненного тефлона(PTFE) и оснащены кольцами круглого(RO) или прямоугольного сечения из маслобензостойкой резины(МБС,NBR) или фторкаучука(FPM,FKM,VITON) в зависимости от рабочей температуры. Основные типы(виды) двусторонних штоковых профилей: OMS-MR(SIMRIT); K35, K704(KASTAS), Turcon®Glyd Ring®, Turcon®Glyd Ring® T, Turcon®Stepseal® 2K, Turcon®Stepseal® V(TRELLEBORG); RS09B, RS09, RS09A, RS91, RS91B(Seal maker); S09E, S09-ES, S09-D, S09-DS(SKF, ECONOMOS); DS109, DS124, DS129, DS138, DS142, DS238(DMH).

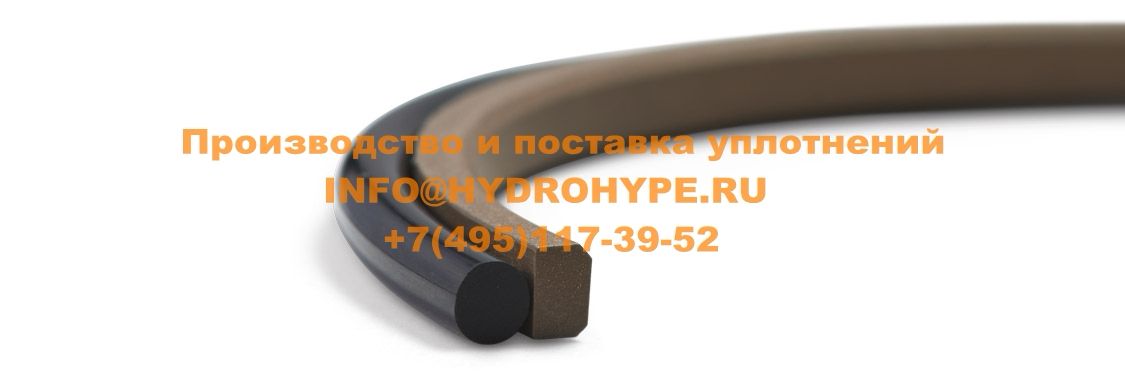

Рис.4 Штоковые уплотнения из фторопласта(PTFE) с кольцом круглого сечения(RO) из резины(NBR) двустороннего действия
Поршневые манжеты-piston seals(Рис.5) -уплотнения, монтирующиеся на поршне гидроцилиндра и служащие для уплотнения цилиндра, предотвращая попадание рабочей жидкости из поршневой полости в штоковую. По принципу действия аналогично штоковым быают одностороннего и двустороннеого действия. Основные типы профилей: OMK-MR, OMK-ES, OMK-ES PR, OMK-QR, OMK-S(SIMRIT); K15, K17, K19, K41, K49, K501, K753, K755(KASTAS); DK108, DK125, DK138, DK142, DK143, DK144, DK145, DK222, DK238(DMH);

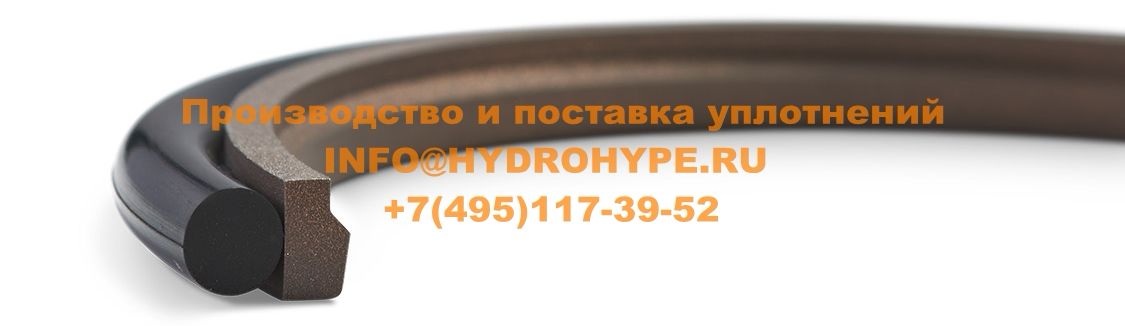

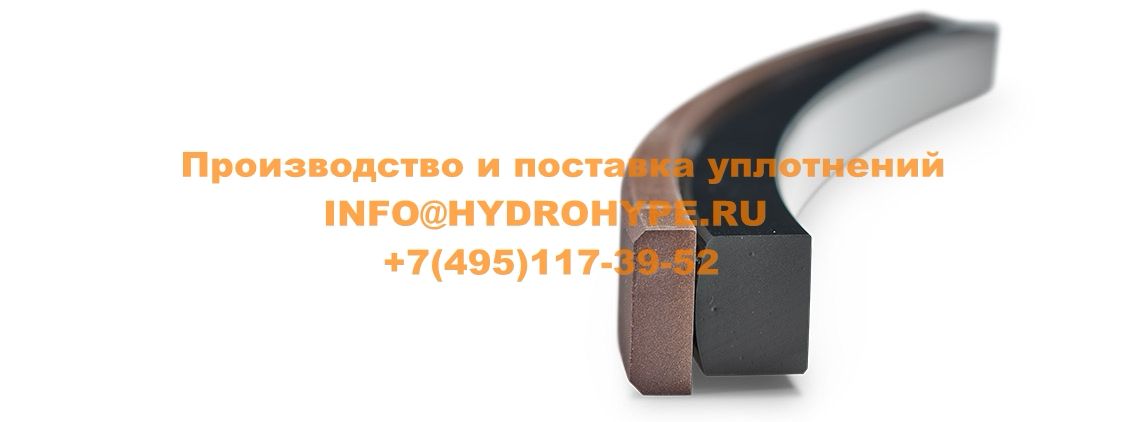

Рис.5 Поршневые уплотнения двустороннего действия
Статические уплотнения-static seals(Рис.6) - тип уплотнений, которые предотвращают утечки рабочей жидкости из буксы гидроцилиндра в системах букса-гильза и поршень шток. Обычно это кольца круглого сечения (O-Rings) из различных материалов(NBR, FPM, FKM и др). Вместе с этими кольцами идут защитные кольца (backup rings) их может быть одно или два с обеих сторон, они служат для предотвращения экструзионного выдавливания резинового кольца. Основные материалы защитных колец - это полиацеталь POM и фторопласт PTFE.
Помимо колец, в качестве статических уплотнений могут быть использованы другие профиля уплотнений(Рис.7) из полиуретана или резины такие как: PS35, RS35, SS01, QR01(Seal Maker); K-35-P, S-35-P(SKF, ECONOMOS); K83, K84, K85, K86(KASTAS); PU 83(SIMRIT); DFL 108(DMH), 155(HALLITE).

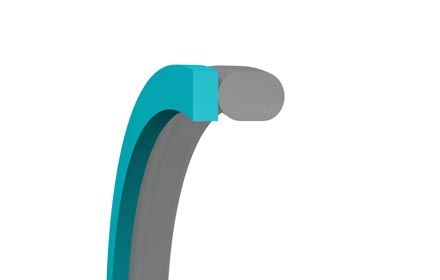

Рис.6 Статическое уплотнение. Схема " кольцо RO + защитное кольцо back-up Ring"
Рис.7 Полиуретановые статические уплотнения
Направляющие элементы-guiding elements(Рис.8,9) - кольца прямоугольного сечения / wearing ring функция которых предотвратить трение металлических частей поршень-гильза и шток-букса при осевых и радиальных нагрузках.
Материалы для направляющих: полиацеталь (POM), полиамид (PA-6), формальдегидная смола армированная тканью (POLYESTER RESIN, PHENOLIC ARAMID, GUIDING TAPE, PTFE with Fiber), модифицированный фторопласт (PTFE).
Направляющие кольца могут поставляться как готовые в размер так и в виде ленты, которую необходимо резать на мерные длины.

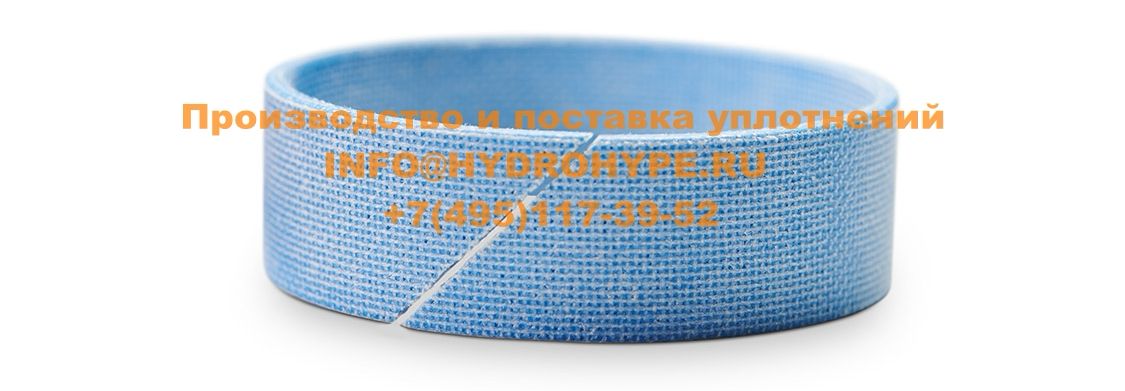

Рис.8 Направляющее кольцо (Guide Ring) изготовленное из формальдегидной смолы армированной тканью(Phenolic resin wear ring)
Рис.9 Направляющее кольцо изготовленное из полиацеталя(POM)
