Цены по запросу на почту

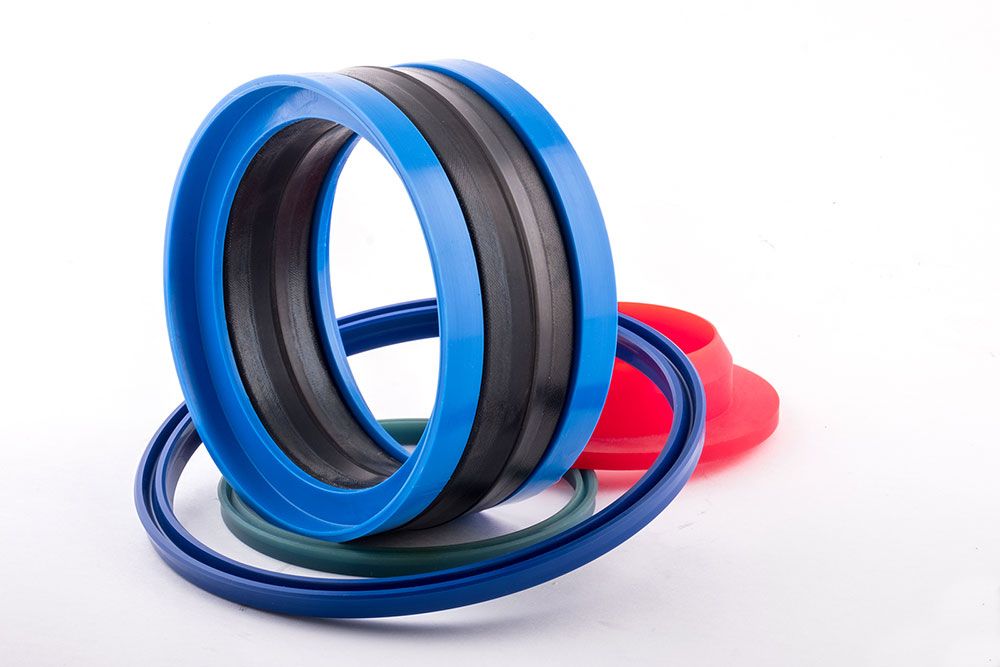

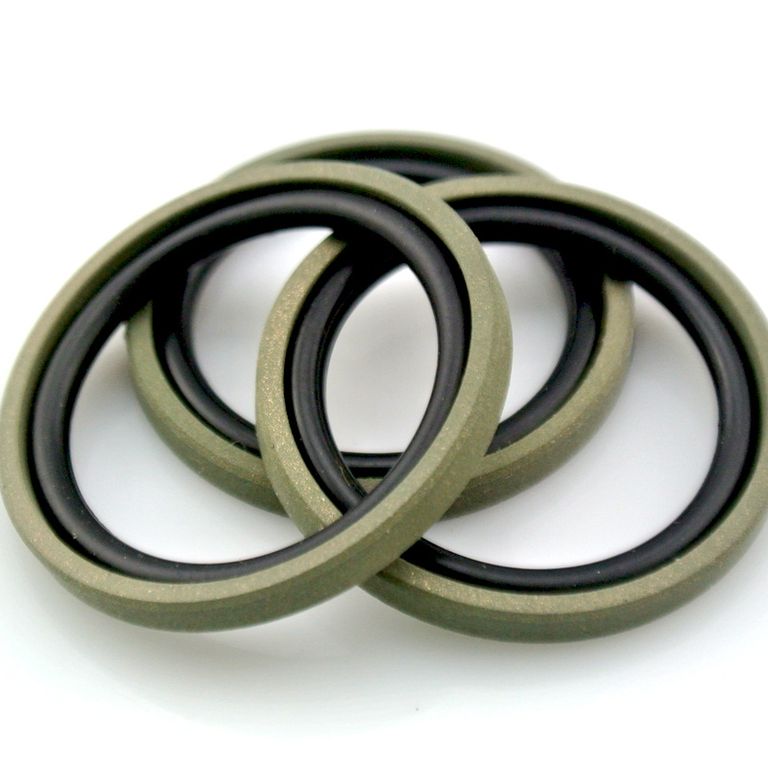

Уплотнения двухстороннего действия (double action seals) - это манжеты, которые применяются в системах с повышенным давлением(до 80 МПа), высокими скоростями перемещения штока и поршня. Часто встречающиеся уплотнения состоят из двух элементов: активного, который уплотняет либо шток, либо поршень и резинового кольца круглого сечения (O-Ring), которое выступает в роли преднатяжителя.

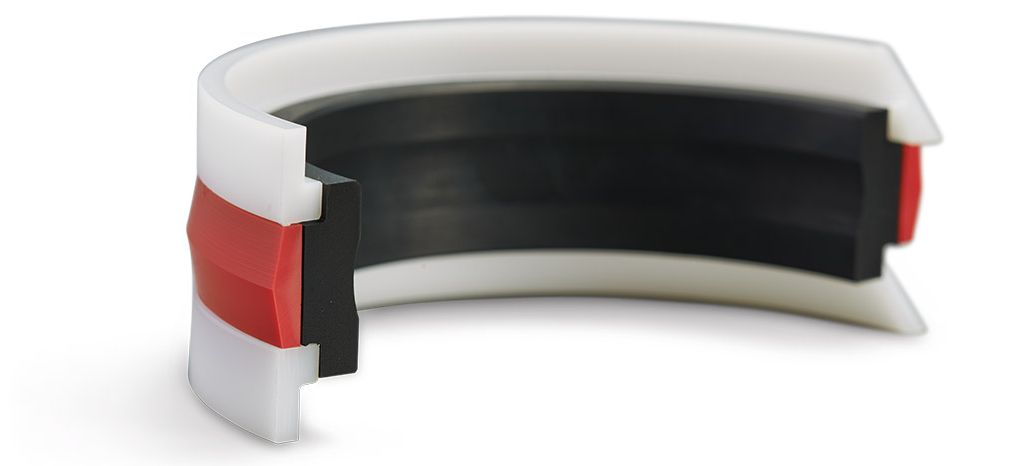

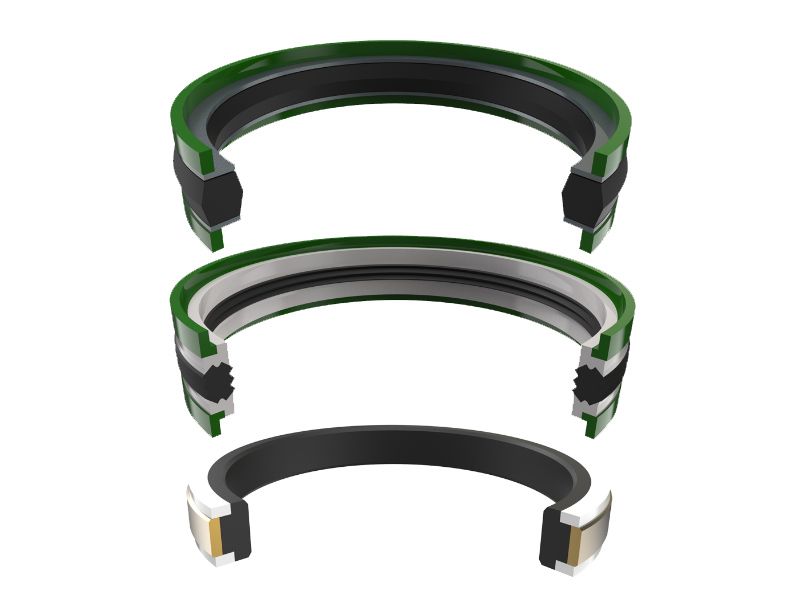

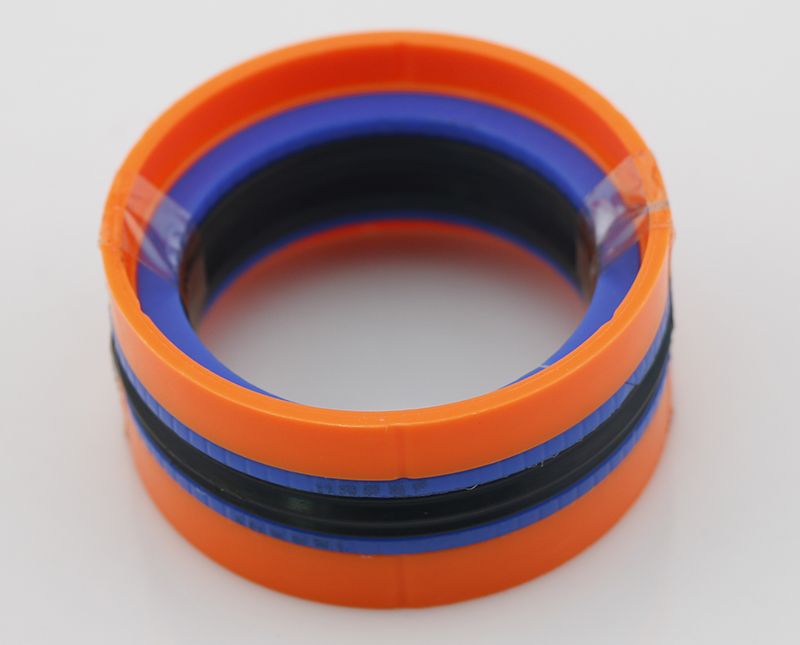

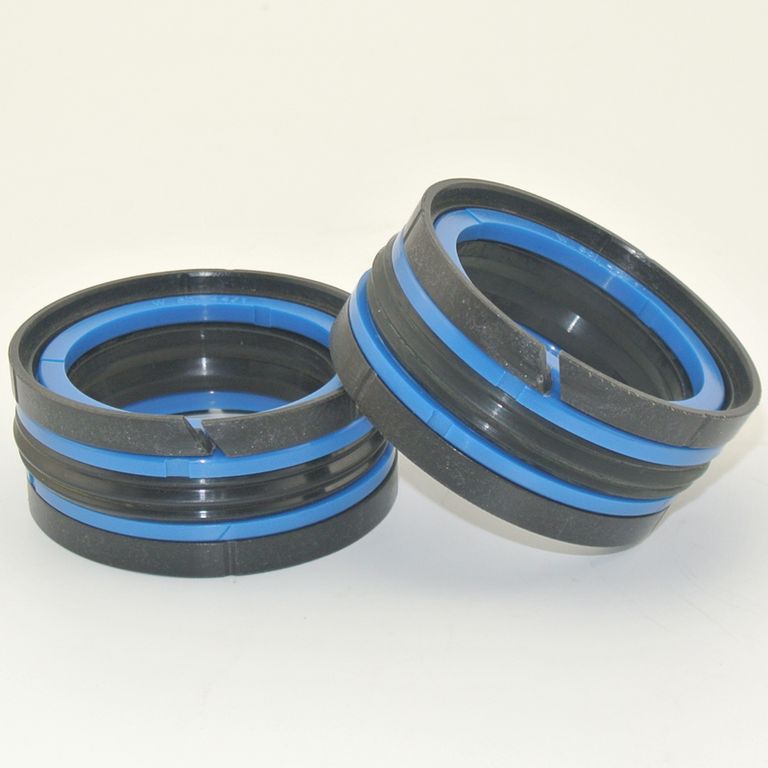

Также очень популярны поршневые многосоставные уплотнения, которые часто встречаются в импортной спецтехнике. Они состоят из трех или четырех основных элементов: активный, преднатяжитель, защитные кольца (backup rings), направляющие элементы (guiding elements ).
Схема установки многосоставных уплотнений поршня типа TPM, DAS, K18, T780, KGD, DBM, L43 расположена на Рис1. Основные размеры поставляемых уплотнений данного типа находятся в Таблице 1. Если вы не можете найти подходящий размер, просьба связаться с нашими специалистами по телефону +7(495)117-39-52 или электронной почте info@hydrohype.ru.

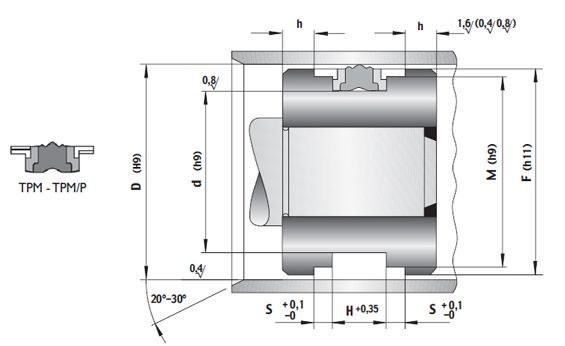

Рис1. Схема установки многосоставного поршневого уплотнения
Таблица1. Основные размеры многосоставных уплотнений поршня
| Наименование | Артикул | D, мм | d, мм | H, мм | S, мм | M, мм | F, мм |
| TPM 9000 | 098059 | 25,00 | 15,00 | 12,50 | 4,0 0 | 22,00 | 24,00 |
| TPM 9000/1 | 098059 | 25,00 | 15,00 | 12,40 | 4,00 | 21,00 | 24,00 |
| TPM 9001 | 0953055 9 | 25,00 | 1 5,0 0 | 16,40 | 6,35 | 21,45 | 23,50 |
| TPM 9002 | 098066 | 25,00 | 17,00 | 10,00 | 4,00 | 22,00 | 24,00 |
| TPM 9003 | 118066 | 30,00 | 17,00 | 15,40 | 6,35 | 26,50 | 28,50 |
| TPM 9004 | -125086 | 32,00 | 22,00 | 12,50 | 4,00 | 29,00 | 31,00 |
| TPM 9005 | 125086 | 32,00 | 22,00 | 16,40 | 6,35 | 28,50 | 30,50 |
| TPM 9006 | 125094 | 32,00 | 24,00 | 10,00 | 4,00 | 29,00 | 31,00 |
| TPM 9007 | 137098 | 35,00 | 25,00 | 16,40 | 6,35 | 31,40 | 33,50 |
| TPM 9008 | 157118 | 40,00 | 30,00 | 16,40 | 6,35 | 35,40 | 38,50 |
| TPM 9009 | 157118 | 40,00 | 30,00 | 12,50 | 4,00 | 37,00 | 39,00 |
| TPM 9010 | 157118 | 40,00 | 30,00 | 12,50 | 4,00 | 36,00 | 39,00 |
| TPM 9011 | 157125 | 40,00 | 32,00 | 10,00 | 4,00 | 37,00 | 39,00 |
| TPM 9012 | 157094 | 40,00 | 24,00 | 18,40 | 6,35 | 35,40 | 38,70 |
| TPM 9013 | 177114 | 45,00 | 29,00 | 18,4 0 | 6,35 | 40,40 | 43,70 |
| TPM 9014 | 177137 | 45,00 | 35,00 | 16,40 | 6,35 | 40,40 | 43,50 |
| TPM 9015 | 196133 | 50,00 | 34,00 | 18,40 | 6,35 | 45,41 | 48,70 |
| TPM 9016 | 196137 | 50,00 | 35,00 | 20,00 | 5,00 | 46,00 | 48,50 |
| TPM 9017 | 196157 | 50,00 | 40,00 | 12,50 | 4,00 | 47,00 | 49,00 |
| TPM 9017/1 | 196157/1 | 50,00 | 40,00 | 11,30 | 4,00 | 46,00 | 49,00 |
| TPM 9018 | 216153 | 55,00 | 39,00 | 18,40 | 6,35 | 50,37 | 53,65 |
| TPM 9019 | 216177 | 55,00 | 45,00 | 12,50 | 4,00 | 52,00 | 54,00 |
| TPM 9020 | 236173 | 60,00 | 44,00 | 18,40 | 6,35 | 55,39 | 58,65 |
| TPM 9020/1 | 236173/1 | 60,00 | 44,00 | 19,40 | 6,35 | 55,39 | 58,65 |
| TPM 9021 | 248185 | 63,00 | 47,00 | 18,40 | 6,35 | 58,39 | 61,63 |
| TPM 9021/1 | 248185/1 | 63,00 | 47,00 | 19,40 | 6,35 | 58,39 | 61,63 |
| TPM 9022 | 248188 | 63,00 | 48,00 | 20,00 | 5,00 | 59,00 | 61,50 |
| TPM 9023 | 248208 | 63,00 | 53,00 | 12,50 | 4,00 | 60,00 | 62,00 |
| TPM 9024 | 255196 | 65,00 | 50,00 | 18,40 | 6,35 | 60,41 | 63,64 |
| TPM 9025 | 275196 | 70,00 | 50,00 | 22,40 | 6,35 | 64,18 | 68,34 |
| TPM 9026 | 275216 | 70,00 | 55,00 | 20,00 | 5,00 | 66,00 | 68,50 |
| TPM 9027 | 295216 | 75,00 | 55,00 | 22,40 | 6,35 | 69,18 | 73,32 |
| TPM 9028 | 314236 | 80,00 | 60,00 | 22,40 | 6,35 | 74,16 | 78,34 |
| TPM 9029 | 314236 | 80,00 | 60,00 | 25,00 | 6,35 | 75,00 | 78,00 |
| TPM 9030 | 314255 | 80,00 | 65,00 | 20,00 | 5,00 | 76,00 | 78,50 |
| TPM 9031 | 334255 | 85,00 | 65,00 | 22,40 | 6,35 | 79,16 | 83,34 |
| TPM 9032 | 334295 | 85,00 | 75,00 | 20,00 | 4,00 | 81,00 | 83,34 |
| TPM 9032/1 | 338255 | 86,00 | 65,00 | 22,40 | 6,35 | 82,00 | 84,34 |
| TPM 9033 | 354275 | 90,00 | 70,00 | 22,40 | 6,35 | 84,15 | 88,31 |
| TPM 9033/1 | 354275/1 | 90,00 | 70,00 | 21,00 | 6,35 | 84,15 | 88,31 |
| TPM 9034 | 354295 | 90,00 | 75,00 | 20,00 | 5,00 | 86,00 | 88,50 |
| TPM 9035 | 374295 | 95,00 | 75,00 | 22,40 | 6,35 | 89,15 | 93,31 |
| TPM 9036 | 393295 | 100,00 | 75,00 | 22,40 | 6,35 | 93,14 | 98,05 |
| TPM 9037 | 393314 | 100,00 | 80,00 | 25,00 | 6,35 | 95,00 | 98,00 |
| TPM 9038 | 393334 | 100,00 | 85,00 | 20,00 | 5,00 | 96,00 | 98,50 |
| TPM 9039 | 393338 | 100,00 | 86,00 | 20,00 | 5,00 | 96,00 | 98,50 |
| TPM 9040 | 413314 | 105,00 | 80,00 | 22,40 | 6,35 | 98,09 | 103,03 |
| TPM 9040/1 | 417314 | 105,80 | 80,00 | 22,40 | 6,35 | 99,09 | 104,03 |
| TPM 9041 | 433334 | 110,00 | 85,00 | 22,40 | 6,35 | 103,10 | 108,00 |
| TPM 9042 | 433334/1 | 110,00 | 85,00 | 25,40 | 6,35 | 103,10 | 108,00 |
| TPM 9043 | 433354 | 110,00 | 90,00 | 25,30 | 6,40 | 104,10 | 108,30 |
| TPM 9044 | 433374 | 110,00 | 95,00 | 20,00 | 5,00 | 105,00 | 108,00 |
| TPM 9045 | 452354 | 115,00 | 90,00 | 22,40 | 6,35 | 108,10 | 113,02 |
| TPM 9046 | 472374 | 120,00 | 95,00 | 22,40 | 6,35 | 113,10 | 118,02 |
| TPM 9046/1 | 480374 | 122,00 | 95,00 | 22,40 | 6,35 | 115,10 | 120,02 |
| TPM 9047 | 492393 | 125,00 | 100,00 | 25,40 | 6,35 | 118,08 | 122,96 |
| TPM 9048 | 492393 | 125,00 | 100,00 | 32,00 | 10,00 | 119,00 | 123,00 |
| TPM 9049 | 492413 | 125,00 | 105,00 | 25,40 | 6,35 | 119,10 | 123,30 |
| TPM 9050 | 511413 | 130,00 | 105,00 | 25,40 | 9,52 | 122,60 | 127,50 |
| TPM 9051 | 492413 | 125,00 | 105,00 | 25,00 | 6,35 | 120,00 | 123,00 |
| TPM 9052 | 511413 | 130,00 | 105,00 | 25,30 | 6,35 | 123,10 | 128,00 |
| TPM 9052/1 | 511433 | 130,00 | 110,00 | 25,40 | 6,35 | 125,00 | 128,00 |
| TPM 9053 | 531433 | 135,00 | 110,00 | 25,40 | 9,52 | 127,60 | 132,50 |
| TPM 9053/1 | 531433/1 | 135,00 | 110,00 | 25,40 | 6,35 | 128,10 | 133,00 |
| TPM 9054 | 551452 | 140,00 | 115,00 | 25,40 | 9,52 | 132,60 | 137,50 |
| TPM 9055 | 551452/1 | 140,00 | 115,00 | 25,40 | 6,35 | 133,00 | 138,00 |
| TPM 9056 | 551472 | 140,00 | 120,00 | 25,00 | 6,35 | 135,00 | 138,00 |
| TPM 9057 | 570472 | 145,00 | 120,00 | 25,40 | 9,52 | 137,60 | 142,50 |
| TPM 9057/3 | 570472 | 145,00 | 120,00 | 25,40 | 6,35 | 137,60 | 142,50 |
| TPM 9057/1 | 578480 | 147,00 | 122,00 | 25,40 | 9,52 | 139,60 | 144,50 |
| TPM 9057/2 | 582484 | 148,00 | 123,00 | 25,40 | 9,52 | 140,60 | 145,50 |
| TPM 9058 | 590492 | 150,00 | 125,00 | 25,40 | 9,52 | 142,60 | 147,50 |
| TPM 9058/1 | 590492/1 | 150,00 | 125,00 | 25,40 | 6,35 | 143,00 | 148,00 |
| TPM 9059 | 590511 | 150,00 | 130,00 | 25,40 | 6,35 | 144,10 | 148,30 |
| TPM 9060 | 610511 | 155,00 | 130,00 | 25,40 | 9,52 | 147,60 | 152,50 |
| TPM 9060/1 | 610511/1 | 155,00 | 130,00 | 25,40 | 6,35 | 148,00 | 153,00 |
| TPM 9061 | 629531 | 160,00 | 135,00 | 25,40 | 9,52 | 152,60 | 157,50 |
| TPM 9061/1 | 629531/1 | 160,00 | 135,00 | 25,40 | 6,35 | 153,00 | 157,50 |
| TPM 9061/2 | 629531/2 | 160,00 | 135,00 | 32,00 | 10,00 | 154,00 | 157,50 |
| TPM 9062 | 629511/2 | 160,00 | 130,00 | 32,00 | 10,00 | 154,00 | 158,00 |
| TPM 9063 | 629551 | 160,00 | 140,00 | 25,00 | 6,35 | 155,00 | 158,00 |
| TPM 9064 | 629511 | 160,00 | 130,00 | 25,40 | 9,52 | 152,60 | 157,50 |
| TPM 9065 | 629511/1 | 160,00 | 130,00 | 25,40 | 6,35 | 153,00 | 157,50 |
| TPM 9066 | 649551 | 165,00 | 140,00 | 25,40 | 9,52 | 157,60 | 162,50 |
| TPM 9066/1 | 669551 | 170,00 | 140,00 | 25,40 | 12,70 | 161,72 | 167,00 |
| TPM 9067 | 669570 | 170,00 | 145,00 | 25,40 | 12,70 | 161,72 | 167,00 |
| TPM 9068 | 688590 | 175,00 | 150,00 | 25,40 | 12,70 | 166,72 | 172,00 |
| TPM 9069 | 708610 | 180,00 | 155,00 | 25,40 | 12,70 | 171,72 | 177,00 |
| TPM 9070 | 708590 | 180,00 | 150,00 | 35,40 | 6,35 | 172,95 | 177,00 |
| TPM 9070/1 | 708590 | 180,00 | 150,00 | 36,00 | 12,50 | 172,95 | 177,00 |
| TPM 9071 | 728629 | 185,00 | 160,00 | 25,40 | 12,70 | 176,72 | 182,00 |
| TPM 9072 | 748649 | 190,00 | 165,00 | 25,40 | 12,70 | 181,72 | 187,00 |
| TPM 9073 | 768669 | 195,00 | 170,00 | 25,40 | 12,70 | 186,72 | 192,00 |
| TPM 9074 | 787669 | 200,00 | 170,00 | 35,40 | 6,35 | 193,00 | 198,00 |
| TPM 9075 | 787669/1 | 200,00 | 170,00 | 36,00 | 12,50 | 192,00 | 197,00 |
| TPM 9076 | 787688 | 200,00 | 175,00 | 25,40 | 12,70 | 191,62 | 197,00 |
| TPM 9077 | 826728 | 210,00 | 185,00 | 25,40 | 12,70 | 201,62 | 207,00 |
| TPM 9078 | 866748 | 220,00 | 190,00 | 35,40 | 6,35 | 212,70 | 217,00 |
| TPM 9079 | 866767 | 220,00 | 195,00 | 25,40 | 12,70 | 211,62 | 217,00 |
| TPM 9080 | 886787 | 225,00 | 200,00 | 25,40 | 12,70 | 216,62 | 222,00 |
| TPM 9081 | 905807 | 230,00 | 205,00 | 25,40 | 12,70 | 221,62 | 227,00 |
| TPM 9082 | 944846 | 240,00 | 215,00 | 25,40 | 12,70 | 231,62 | 237,00 |
| TPM 9083 | 984886 | 250,00 | 225,00 | 25,40 | 12,70 | 241,62 | 247,00 |
| TPM 9084 | 984866 | 250,00 | 220,00 | 35,40 | 6,35 | 242,90 | 247,00 |
| TPM 9085 | 984866/1 | 250,00 | 220,00 | 36,00 | 12,50 | 242,00 | 247,00 |
| TPM 9085/1 | 1000882 | 254,00 | 224,00 | 35,40 | 12,70 | 246,00 | 251,00 |
| TPM 9086 | 1024925 | 260,00 | 235,00 | 35,10 | 12,70 | 252,90 | 257,00 |
| TPM 9086/1 | 1024925/1 | 260,00 | 235,00 | 25,40 | 12,70 | 252,90 | 257,00 |
| TPM 9086/2 | 1062965 | 270,00 | 245,00 | 35,40 | 12,70 | 252,90 | 257,00 |
| TPM 9087 | 1102984 | 280,00 | 250,00 | 35,40 | 9,52 | 272,90 | 277,00 |
| TPM 9088 | 12591141 | 320,00 | 290,00 | 35,40 | 9,52 | 312,40 | 317,00 |
| TPM 9089 | 12591141/1 | 320,00 | 290,00 | 36,00 | 12,70 | 312,00 | 317,00 |
| TPM/P 9600 | 1500-1125 | 38,10 | 28,57 | 11,10 | 3,81 | 33,63 | 36,80 |
| TPM/P 9601 | 1750-1125 | 44,45 | 28,57 | 19,05 | 6,35 | 39,87 | 43,12 |
| TPM/P 9602 | 2000-1375 | 50,80 | 34,92 | 19,05 | 6,35 | 46,23 | 49,50 |
| TPM/P 9603 | 2000-1625 | 50,80 | 41,27 | 11,10 | 3,81 | 46,27 | 49,20 |
| TPM/P 9604 | 2125-1500 | 53,97 | 38,10 | 19,05 | 6,35 | 49,40 | 52,70 |
| TPM/P 9605 | 2375-1750 | 60,33 | 44,45 | 19,05 | 6,35 | 55,73 | 58,98 |
| TPM/P 9606 | 2500-1875 | 63,50 | 47,62 | 19,05 | 6,35 | 58,90 | 62,12 |
| TPM/P 9607 | 2500-2000 | 63,50 | 50,80 | 14,90 | 6,35 | 58,90 | 62,12 |
| TPM/P 9608 | 2500-2125 | 63,50 | 53,97 | 11,10 | 3,81 | 58,90 | 62,12 |
| TPM/P 9609 | 2625-2000 | 66,67 | 50,80 | 19,05 | 6,35 | 62,10 | 65,27 |
| TPM/P 9610 | 3000-2250 | 76,20 | 57,15 | 23,79 | 6,35 | 70,40 | 74,50 |
| TPM/P 9611 | 3500-2750 | 88,90 | 69,85 | 23,79 | 6,35 | 83,08 | 87,22 |
| TPM/P 9612 | 4000-3250 | 101,60 | 82,55 | 23,79 | 6,35 | 95,78 | 99,90 |
| TPM/P 9612/1 | 4500-3500 | 114,30 | 88,90 | 31,75 | 6,35 | 107,40 | 112,40 |
| TPM/P 9613 | 5000-4000 | 127,00 | 101,60 | 32,15 | 6,35 | 120,09 | 124,98 |
| TPM/P 9614 | 6000-5000 | 152,40 | 127,00 | 32,15 | 6,35 | 145,44 | 150,35 |
| TPM/P 9615 | 7000-6000 | 177,80 | 152,40 | 32,15 | 6,35 | 170,80 | 175,75 |
