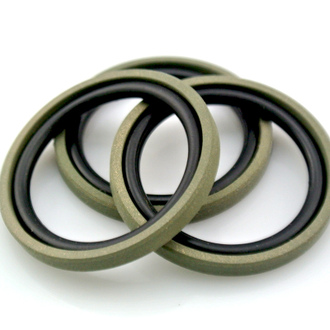

Turcon® Glyd Ring® Trelleborg поршневая манжета

Составное уплотнение DAS (Double Acting Piston Seal)

Уплотнение Compact Seal POLYPAC Type DBM

Поршневое многосоставное уплотнение DBM для стройтехники

Поршневые

Цены по запросу на почту

Оформить заказ

Уплотнения поршня (piston seals) - тип уплотнений, который препятствует утечки рабочей жидкости из поршневой полости в штоковую.Монтируется на поршень цилиндра.

По типу действия делятся на:

Одностороннего(Рис.1) действия(single action seal) - это симметричные манжеты с различными типами профилей (с защитными кольцами, с шнуром и тп.)

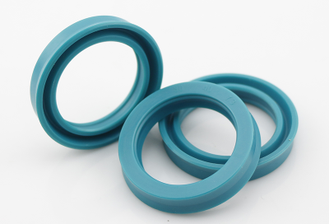

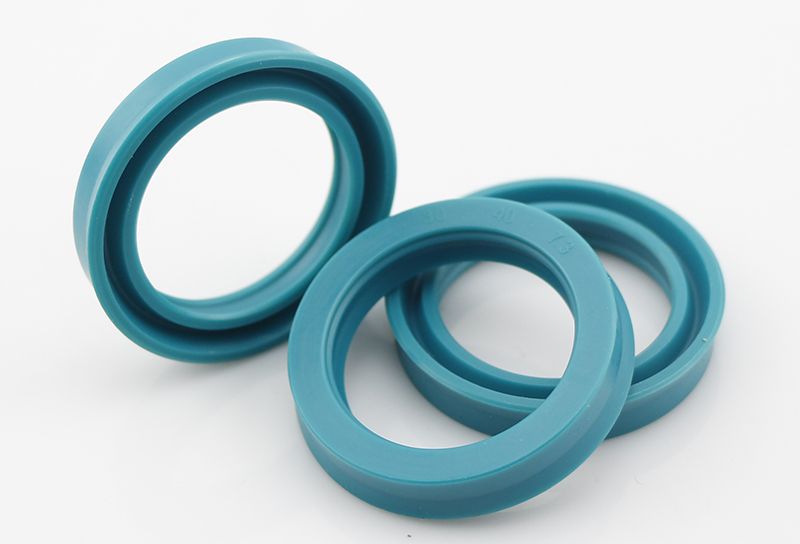

Полиуретановая поршневая манжета

Рис.1 Поршневая воротниковая манжета одностороннего действия из полиуретана(PU)

Двустороннего(double action seal) Рис.2 -состоят из 2-х частей, активной, изготовленной из модифицированного фторопласта/PTFE и кольца круглого сечения из NBR или FPM/FKM

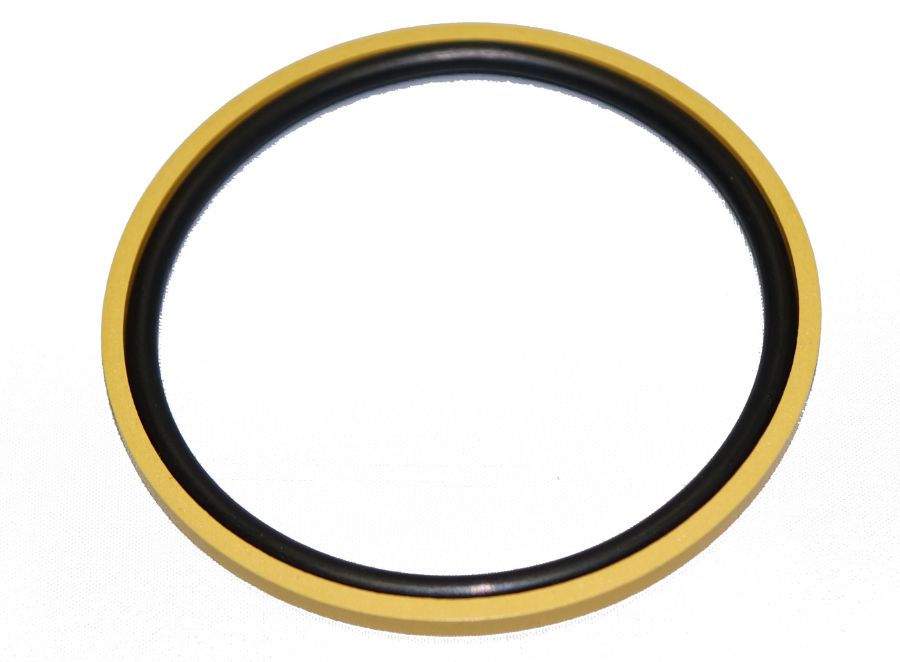

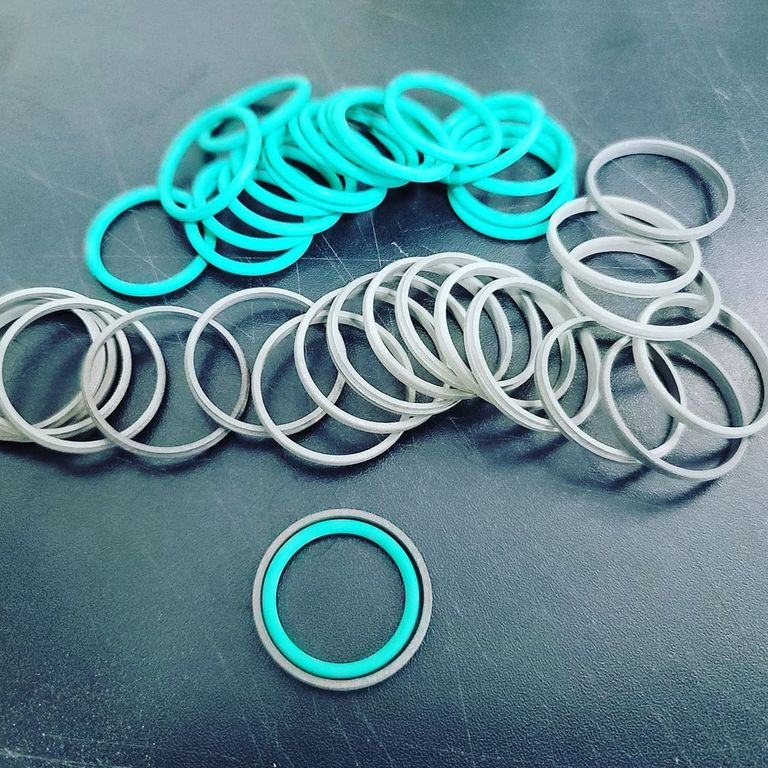

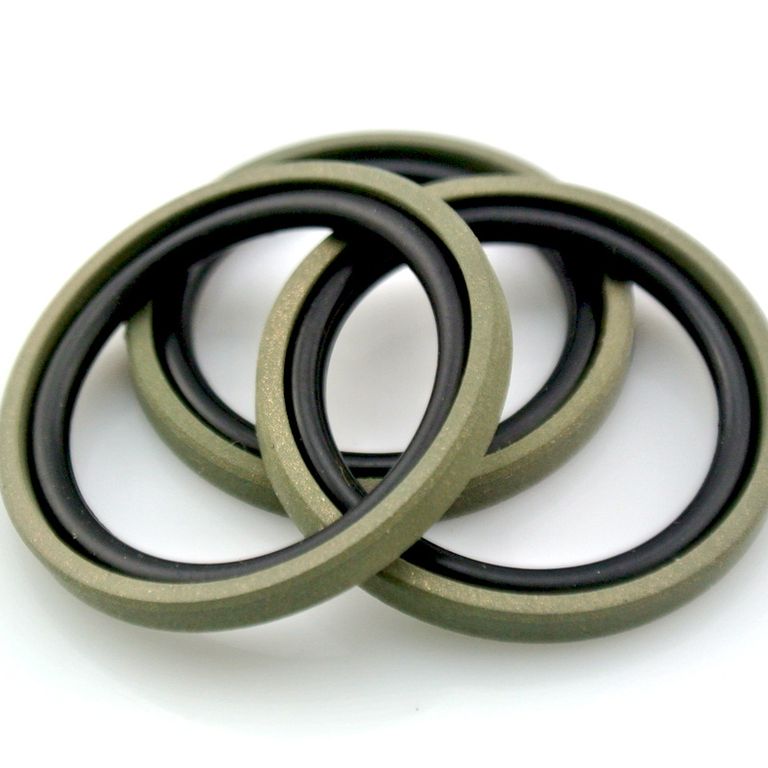

Тефлоновое уплотнение поршня с кольцом круглого сечения(O-Ring)

Рис.2 Поршневая манжета двустороннего действия с преднатяжителем(кольцо круглого сечения RO) из резины(NBR)

Многосоставные(Рис.3)- состоят более чем из 2-х частей(преднатяжитель, активный элемент, направляющие элементы и тп.)

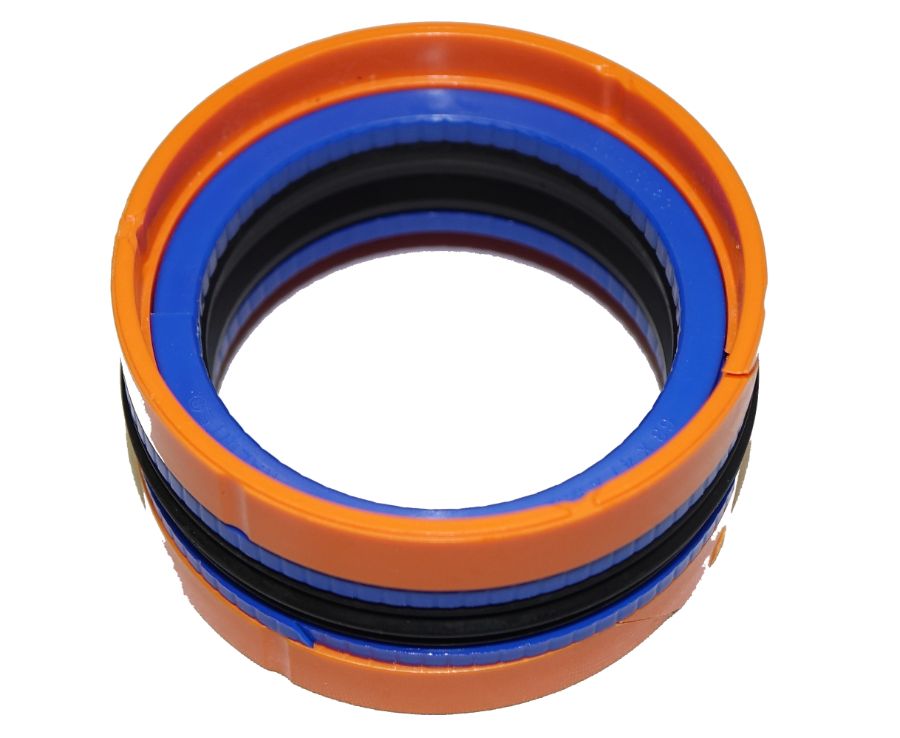

Многосоставное уплотнение поршня тип DBM, DAS

Рис.3 Поршневое многосоставное уплотнение тип " DBM ", " DAS "

По типу действия делятся на:

Одностороннего(Рис.1) действия(single action seal) - это симметричные манжеты с различными типами профилей (с защитными кольцами, с шнуром и тп.)

Полиуретановая поршневая манжета

Рис.1 Поршневая воротниковая манжета одностороннего действия из полиуретана(PU)

Двустороннего(double action seal) Рис.2 -состоят из 2-х частей, активной, изготовленной из модифицированного фторопласта/PTFE и кольца круглого сечения из NBR или FPM/FKM

Тефлоновое уплотнение поршня с кольцом круглого сечения(O-Ring)

Рис.2 Поршневая манжета двустороннего действия с преднатяжителем(кольцо круглого сечения RO) из резины(NBR)

Многосоставные(Рис.3)- состоят более чем из 2-х частей(преднатяжитель, активный элемент, направляющие элементы и тп.)

Многосоставное уплотнение поршня тип DBM, DAS

Рис.3 Поршневое многосоставное уплотнение тип " DBM ", " DAS "

Описание

Наименования наиболее распространенного поршневого уплотнения(Рис. 1), которое состоит из активного элемента, изготовленного из наполненного фторопласта(PTFE) или полиуретана(PU/TPE) и резинового кольца круглого сечения из резины(NBR) или фторкаучука(FPM, FKM) в каталогах различных зарубежных производителей представлены в Таблице 1.

Двусоставное плоршневое уплотнение из форопласта(PTFE) и кольца круглого сечения O-Ring

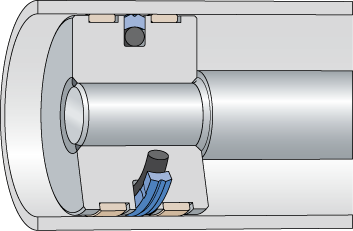

Рис.1 Двусоставное уплотнение поршня

Таблица 1

Производитель	Simrit	Trelleborg	Kastas	Aston Seals	Hansa Flex	Hallite	Parker	Seal Maker	SKF(ECONOMOS)	DMH
Наименование уплотнения	OMK-MR	Turcon® Glyd Ring®	K17	YB	EGR A	454	OE	PS08	K08D	DK108
