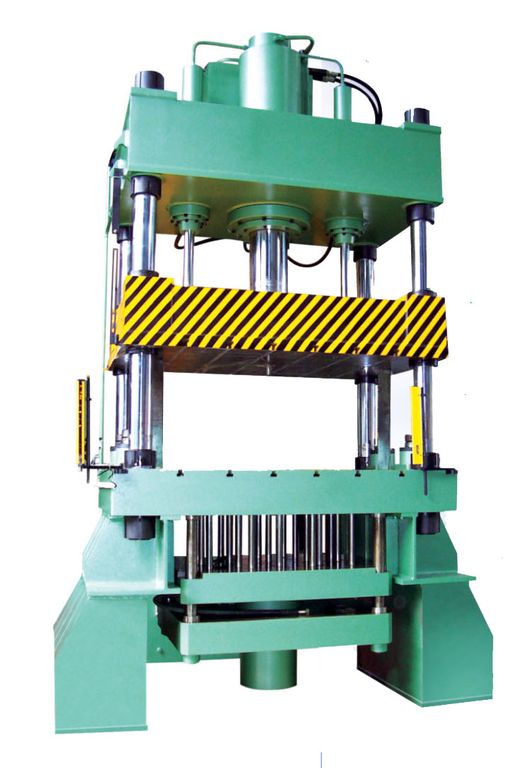

Для прессов

Самыми популярными уплотнениями для гидроцилиндров прессов являются шевронные уплотнения (fabric reinforced rubber) V-seals(Рис1). Эти манжеты укладываются в шевронный пакет (chevron packing seal.) Пакет состоит из опорного, нажимного колец и уложенных между ними шевронных манжет. Стандартный материал всех трёх частей - это резиноткань (доместик).

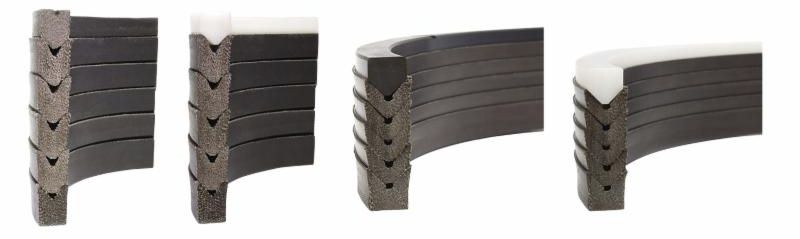

Рис1 Шевронные уплотнения(пакеты) из резиноткани

Основные технические описания и характеристики данных уплотнений можно найти в ГОСТ 22704-77.

Для гидравлических прессов больших диаметров удобно применять полосу лайон - это резинотканевая полоса с профилем по ГОСТ 22704-77 которую можно монтировать не разбирая полностью оборудование. Так же шевронные уплотнения можно изготовить методом точения на станках с ЧПУ(Рис2), они имеют обозначение: PRS1012(Seal Maker); S1012-T, S1012-M, S1315-T, K1012-T, K1012-M, K1315-T(SKF, ECONOMOS); DK110-112(DMH).

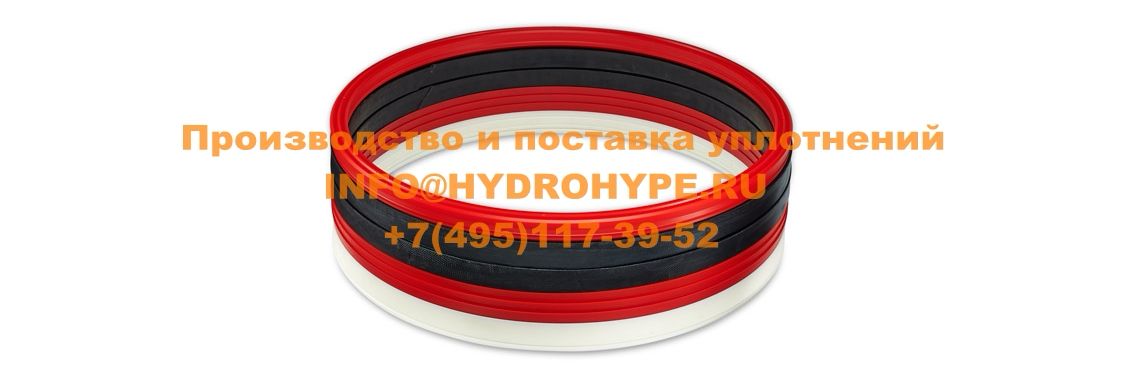

Рис2 Шевронный пакет изготовленный методом точения
